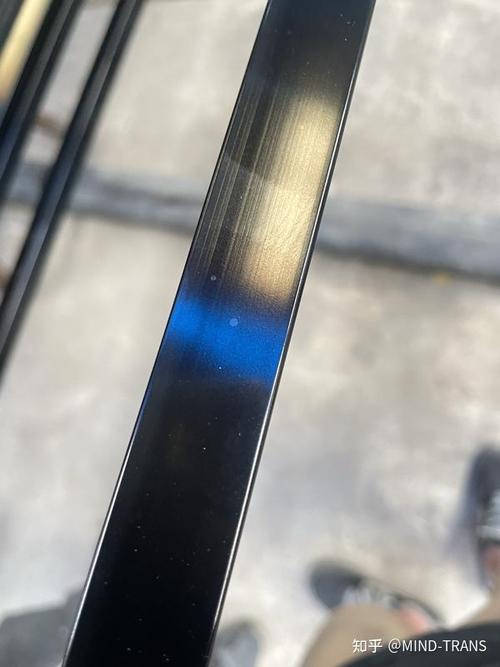

一、氧化膜起灰，到底是谁的锅？
做硬质阳极氧化的时候，最烦的就是膜层发灰——明明槽液参数都对着呢，出来的活儿却跟蒙了一层雾似的。这事儿我去年帮东莞一家厂子排查过，折腾了两天。最后发现是挂具接触不良，电流分布不均匀，局部烧了。你说冤不冤？就一个螺丝没拧紧。
其实发灰的原因挺多的。比如温度高了、铝离子浓度超标、或者添加剂失效。但很多厂子的通病是忽视清洗工序。前处理不干净，表面残留的油污会在氧化时碳化，形成灰斑。最近听说有家德资企业推行了一种叫做“等离子清洗”的前处理技术，能彻底去除分子级油污，效果确实好，但成本也高得离谱。
如果你们遇到这种情况，先别急着加药。测一下槽液的导电率，再看看整流器的输出纹波——有些老机器纹波太大，出来的膜就是灰蒙蒙的。说实话，很多老板舍不得换电源，结果报废率居高不下，得不偿失啊。
二、阳极氧化膜厚度不均，问题往往出在你没想到的地方
膜厚不均是个常见病。记得有一次，客户投诉说一批铝壳体内壁厚度只有10微米，外壁却有25微米，根本没法交差。我过去一看，挂具设计得跟蜘蛛网似的，工件间距太密，电场屏蔽严重。阳极氧化本质上是个电化学过程，电力线分布决定膜厚均匀性，这个道理谁都懂，但真到操作层面，总有人图省事把工件挂得密密麻麻。
不过话说回来，有时候问题出在槽液的循环上。如果循环不好，局部温度过高，氧化膜溶解速度加快，膜厚反而不长。我见过最夸张的一个例子：槽子左边温度22度，右边27度，差5度！——因为泵的出口就在左边直冲。后来加了个导流板，问题立马解决。所以啊，别总盯着电源，流体力学也得懂一点。
还有一点，铝合金牌号的影响被严重低估了。像2024这种高铜合金，氧化时铜会优先溶解，留下孔隙，膜厚仪打上去数据乱跳。这时候你得用涡流测厚仪校准，或者直接用金相法。很多人拿个便携式仪器到处捅，数据能准才怪。
三、染黑色为什么会掉色？密封工艺的坑与诀窍
染黑色掉色，客户能把人骂死。前年有个医疗器械的项目，黑色氧化铝零件在消毒锅里蒸了两次就褪色，差点造成批量退货。我们连夜分析，发现密封温度没控好。常规热水封闭，温度95-98℃是关键，低了不行，高了沸腾会把膜层冲坏。一定要用去离子水，而且pH值要控制在5.5-6.5之间。很多厂直接加自来水，水垢堵住微孔，封闭剂根本进不去。
现在比较流行的是中温封闭剂，60-70度操作，节省能源。但出过一档子事：封闭剂和染料起了反应，表面发花。后来换了染料供应商才解决。选封闭剂一定要做兼容性实验，别听销售瞎吹。之前试过一种含氟的常温封闭剂，效果惊艳，但环保查得严，只能停用。最近欧盟REACH法规又更新了，全氟化合物管控更紧，所以有些老配方必须淘汰——这也逼着我们开发无氟方案。
Q：黑色氧化膜为什么放一段时间会出现白印？
A：八成是残留电解液没洗干净。工件出来之后要三级逆流漂洗，最后一道用去离子水，然后尽快封闭。有时候白印是碱蚀后的水斑，那是因为没中和干净。记住，水洗不充分是所有缺陷的妈妈。

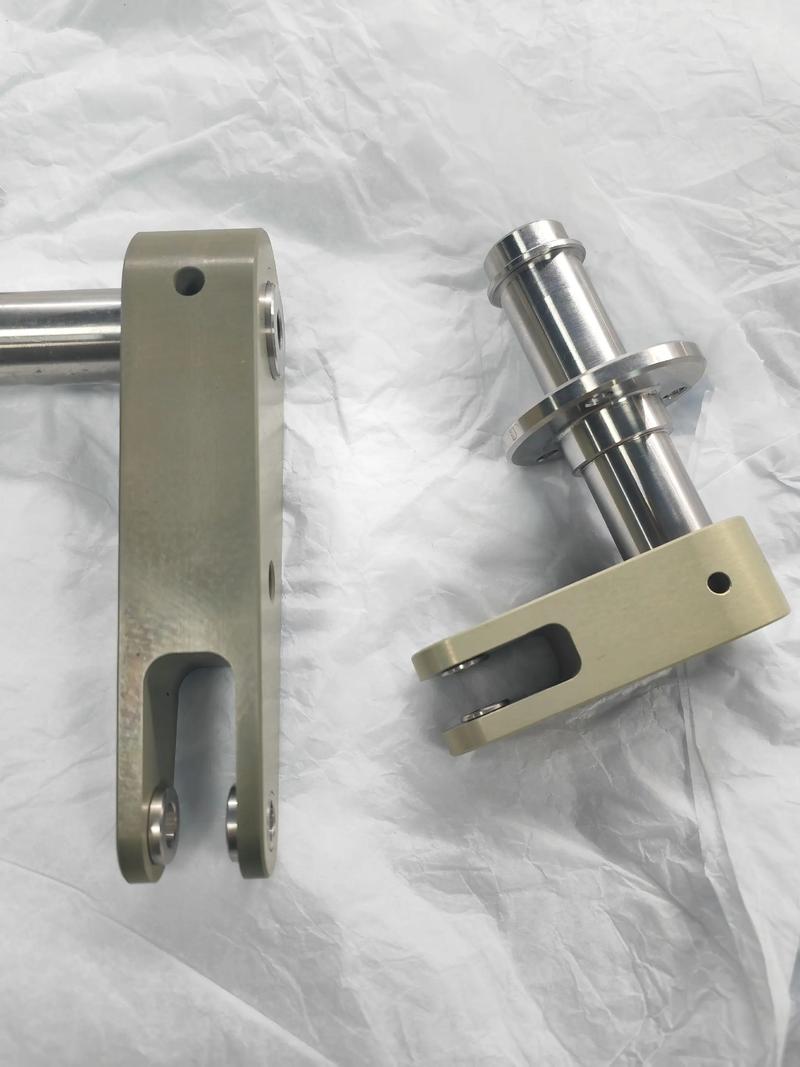

四、铬酸阳极氧化：被误解的“轻量化”工艺
一说阳极氧化，大家立马想到硫酸法。但飞机结构件上，铬酸阳极氧化才是王道。它膜层薄，3-5微米，韧性好，不像硫酸膜那么脆，能承受铆接和弯曲。关键是对铝合金的疲劳强度影响极小，这对于航空部件来说是命脉。
不过，六价铬剧毒，废水处理成本高。前些年一直说要替代，搞了三价铬甚至无铬的技术，比如酒石酸-硫酸阳极氧化（TSA）已经用在空客某些机型上。然而三价铬的耐腐蚀性在盐雾测试中还是略逊一筹，特别是对于2xxx和7xxx系合金。所以现在出现了一种混合脉冲阳极氧化的工艺，通过调整波形来改善膜层结构，算是个折中方案。前几天在展会上看到国外一设备商演示，确实牛，但价钱也牛——一套脉冲电源报价80万，够买两台国产直流机了。
Q：硬质阳极氧化和普通阳极氧化除了硬度还有什么区别？
A：最直观的是颜色。普通膜透明或染色，硬质膜天然就是深灰色或黑色，因为膜层厚且结构致密，吸光。另外，硬质阳极化通常在0℃左右的硫酸或混合酸中进行，电流密度高，所以成膜速度快但能耗大。它还会导致工件尺寸增加，一般膜厚可达50微米甚至更高，设计时需预留尺寸余量。还有就是耐磨性，硬质氧化膜的耐磨性比普通膜高出一个数量级。不过，硬质膜太脆，如果基体变形，膜层容易崩裂。
五、阳极氧化的环保困局与出路
这些年环保督察越来越严，阳极氧化产线动不动就被限产。酸雾、碱雾、含铝废水、镍等重金属，都是敏感词。我帮数家厂子做过清洁化改造，最大的感触是：不能只盯着末端治理，要从工艺源头减量。比如采用低浓度硫酸电解液，或者回收硫酸再利用。离子交换法回收铝挺成熟，但初期投入大，中小企业承受不了。不过不做不行，去年浙江台州那边，关停了一大片不合规的氧化厂，活下来的都是舍得在环保上砸钱的。
另外，封闭环节的无镍化是趋势。欧洲已经明令禁止含镍封闭剂用于与皮肤接触的铝制品，国内也会跟进的。现在有几种无镍封闭剂，比如基于丙烯酸树脂或硅烷的，效果在逐渐逼近传统工艺。虽然还有些小毛病——比如硬度上不去，但至少环保达标。我们实验室正在评估一种有机-无机杂化封闭剂，盐雾能过1000小时，但愿能早日商业化。
Q：如何检测阳极氧化膜的封闭质量？
A：简单的方法用染色点滴试验：滴一滴酸性红染料在膜面，过几分钟擦掉，看有没有染上色，染上说明封闭不好。定量可以用导纳仪测微西门子值，低于20μS就合格。更严苛的做沸腾乙酸试验或者磷铬酸失重试验，参照ISO 3210。其实如果客户有要求，直接做盐雾试验最说服人。
