上个月帮苏州一家做工程机械属具的小厂排问题，他们花了十几万买了正版CAE仿真软件，算出来的挖斗疲劳寿命是实测值的3倍多，老板当场差点把鼠标摔了。
干这行快15年，见过的仿真踩坑案例能堆半间办公室。真不是软件不行，也不是工程师技术差，很多时候就是几个不起眼的小操作，把整个仿真结果带偏了。
你以为的“仿真准”，其实是网格划错了
很多刚接触仿真的工程师总觉得只要把模型导进去，点一下计算按钮，出来的云图就是能直接用的设计依据，根本没意识到网格划分的精度直接决定了应力计算的上限。

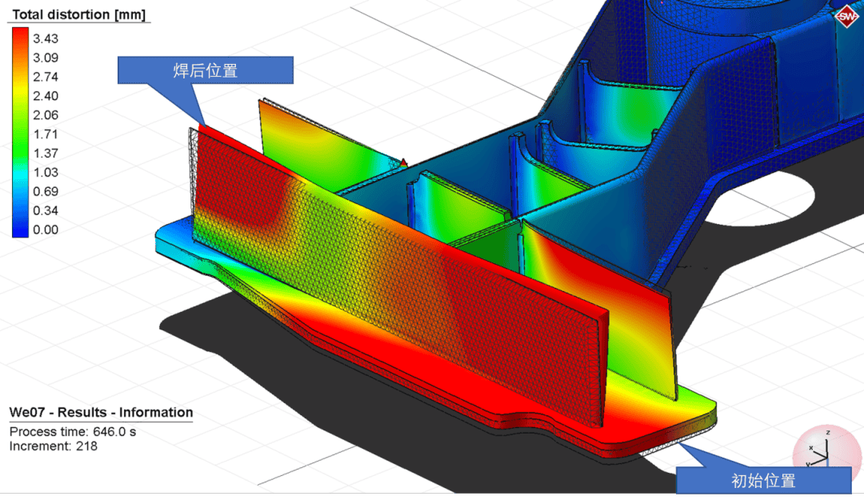

那家苏州的小厂，我打开他们的模型一看，整个挖斗的网格全是10mm的均匀六面体，耳板和斗齿座的焊缝位置，居然跟非受力的蒙皮位置网格密度一模一样。这种情况下，焊缝位置的应力集中被粗网格直接平均掉了，算出来的应力比实际值低40%都不止，疲劳寿命自然能差出两三倍。
✅ 正确的网格划分逻辑：不用追求全模型的极致精度，只在焊缝、螺栓孔、尖角这些应力集中的位置把网格加密到1-2mm，非受力的蒙皮、加强板边缘这些位置，网格放到15mm都没关系，整体单元数控制在50万以内，计算精度跟全模型细网格的结果差不到5%，计算速度能快10倍都不止。
说到这肯定有人要问了——
问：我看网上教程说网格越密越准，那我全模型划1mm的网格不就完事了？
答：快打住。你要是全模型划1mm的网格，一个挖斗的模型单元数能飙到2000万以上，普通工作站算一次要跑12个小时，要是做疲劳分析得跑3天，等你算完，车间里的样件都已经焊完发出去了。工程仿真从来不是做学术研究，要的是在合理的计算成本下拿到能用的结果，不是追求绝对的数值精度。
边界条件瞎设，算出来的数全是“空中楼阁”
❗ 90%的小厂工程师都犯过的错：把挖斗的整个安装耳板的内孔面全做固定约束，再在斗齿尖的位置加个垂直向下的10吨集中力，点完计算就等着看云图。
我见过最离谱的操作，有人把整个挖斗的底面全固定死，那算出来的最大应力全在约束边界上，跟实际挖斗受力的位置半毛钱关系都没有。

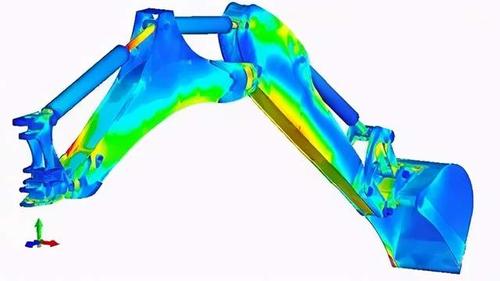

实际工况下，挖斗靠两根销轴连在动臂上，销轴和安装孔之间是有装配间隙的，接触不是完全绑定的，受力的时候会有微小的相对转动；斗齿的受力也不是单一的垂直力，分切土的水平阻力、侧向的偏转力、提升的垂直力三个方向，每个方向的力值占比都不一样。你把这些实际的接触关系、载荷方向全简化掉，算出来的结果跟你在纸上画个受力图拍脑袋算的数，能有啥区别？
说到这肯定又有人要问了——
问：那我怎么知道边界条件设得对不对？总不能每次都拆个传感器贴在样件上测吧？
答：哪有那么复杂。你要是没有实测的应变片数据，就拿极端情况倒推。比如你算出来的挖斗最大应力是200MPa，而Q355钢材的屈服强度是355MPa，那你就得想想，实际挖斗在满斗硬土的工况下，耳板位置的变形量是不是跟你仿真出来的变形量对得上——通常挖斗耳板位置的弹性变形量不会超过2mm，要是你算出来变形有10mm，那不用看，约束肯定设错了。我一般会在仿真前先拿个游标卡尺量一下销轴和安装孔的配合间隙，接触设置里把摩擦系数设成0.15，比你瞎填个绑定接触靠谱100倍。
别迷信软件自带的材料库，你的材料可能根本不是那回事
很多人做仿真的时候，材料参数直接从软件自带的库里抄，选个Q355，输入屈服355MPa，弹性模量210GPa，就开始算。
💡 别忽略一个很现实的问题：小厂采购的钢板，很多时候不是严格的国标料。我之前碰到个客户，买的标称Q355的钢板，实际测下来屈服强度只有280MPa，比标称值低了20%。你要是按标称值输入材料参数，算出来的安全系数肯定是虚高的。
还有焊接位置的热影响区，材料强度会比母材低15%-20%，你要是把焊接位置的材料属性跟母材设成一样的，算出来的疲劳寿命肯定偏高。更别说很多人直接把焊接残余应力给忘了——通常焊缝位置的残余拉应力能到100-150MPa，这个值是直接叠加在工作应力上的，你要是没把这个值算进去，疲劳寿命的结果至少差一个数量级。
上周那个苏州的小厂给我发消息，说按照调整后的仿真参数做的第三版挖斗，装机跑了3个月，没出现之前的焊缝开裂问题，算下来光省的样件测试、售后返修的钱，就把之前买软件的成本收回来了。
说真的。
CAE仿真从来不是给大厂做高端研发用的专属工具。
你要是能把每一步的操作跟实际生产、实际工况对上，哪怕是十几万的小厂，也能靠它把产品的可靠性提上去，少交不少学费。
