见过太多研发团队，熬几个月出方案，开模做样机，一通上电测温升，核心器件直接超了十几度，几十万的投入直接打了水漂。
改方案重新开模，又耽误一两个月上市时间，竞品都卖爆了，你还在改散热。
为什么热仿真是研发降本的隐形关键
现在的工业产品，功率密度越做越高。新能源车的IGBT模块，要在巴掌大的空间塞下几百千瓦的功率；数据中心的UPS电源，机柜里挤了十几层功率板；户外光伏逆变器，夏天要扛四五十度的环境温，还要满功率输出。
热问题，已经成了卡很多产品研发脖子的头号问题。
以前靠经验堆料，散热片做的越大越厚，成本上去不说，重量和空间还不达标。靠样机迭代，改一次少则十几万，多则上百万，拖进度不说，本来能抢的市场窗口直接没了。
新能源车IGBT模块热仿真温度云图
热仿真的好处，就是在你开模做样机之前，就能把整个产品的温度分布算的明明白白，哪里热，哪里散热不够，要不要改风道，要不要换散热材料，一目了然。
我之前碰过一个做光伏逆变器的客户，一开始为了省成本，不想做热仿真，结果样机做出来，核心MOS管温升超了15度，重新开模改散热片，花了四十多万，耽误了两个月交付，赔了十万违约金，算下来比做一百次热仿真都贵。
问：是不是只有高功率工业产品才需要做热仿真？
答：真不是。哪怕是你手里的手机，背部发热会掉帧，用户直接给差评；TWS耳机戴久了烫耳朵，根本卖不上价。就算是汽车上一个小小的胎压传感器，本身工作在轮拱里，环境温度就有七八十度，再加自身发热，很容易超出芯片耐温上限。提前花三五天做个热仿真，改改位置或者加个隔热垫就能解决，不比后期召回划算？
问：做一次热仿真要花多少钱多少时间，会不会耽误项目进度？
答：完全看产品复杂度。简单的小家电、传感器结构，两三天就能出完整结果，费用也就几千块，比你开一块样板的钱都少。复杂的整车热管理、大功率风电变流器，也就十来天就能跑完所有工况，比你迭代一次样机的时间短多了。这点时间和成本，跟出错的代价比，真的可以忽略不计。
不过话说回来，热仿真虽好，新手踩坑的也不少。
新手做热仿真最容易踩的三个坑
✅ 坑一：网格划分要么太粗，要么太细
网格太粗，计算出来的温度误差能超过20度，结果完全没用。网格太细，把PCB每一根走线都画进去，服务器跑一周都出不了结果，项目直接拖延期。我见过刚毕业的小孩，为了追求“准确”，硬生生把模型画了上千万个网格，结果跑了一周，硬盘都满了，领导天天催，哭都哭不出来。
✅ 坑二：边界条件乱填，结果全错
很多人做仿真，不管什么工况，环境温度直接填25度，对流换热系数自己拍脑袋填个10。实际呢？你的产品是放在封闭机柜里，还是户外风吹？夏天工作环境就是45度，你填25度，结果能对吗？之前有个客户找我复盘，说仿真出来温升刚好，样机一做就超，一看边界条件，把强制风冷的换热系数填成了自然对流的，差了快十倍，能对才怪。
✅ 坑三：只看最高温，不管温度分布
很多人做完仿真，一看最高温没超标，直接拍板过了。实际呢？局部温差太大，会导致热应力不均，塑料外壳用半年裂了，陶瓷基板炸了，这种问题到量产才发现，损失才叫大。
热仿真错误网格与正确网格对比图

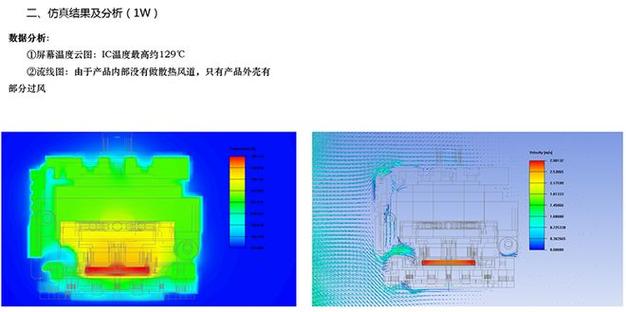

做靠谱热仿真，必须抓这几个细节
做靠谱热仿真，必须抓这几个细节
💡 第一：材料参数一定要准，别用默认值凑数
很多人打开软件，铝就用默认的237W/(m·K)，塑料就用默认的0.2，完事。实际你用的压铸铝，热导率可能只有150，玻纤增强塑料，不同含纤量热导率差一倍都不止。参数差一点，温升差个三五度太正常，本来刚好达标，直接变成不合格。有条件的找供应商要实际参数，没条件的测一下，花不了多少功夫。
💡 第二：接触热阻绝对不能漏
这是我踩过的坑，说出来给大家提个醒。早年我做一个工业变频器的项目，当时觉得两个零件接触面加工的很平，就忽略了接触热阻，仿真出来温升刚好达标，结果样机一做，直接超了8度，差点把项目搞黄。现在想起来都懊恼。不管什么贴合面，微观都有间隙，空气的热导率很低，接触热阻能让局部温升飙升好几度，真的不能漏。
💡 第三：能耦合仿真就别分开算
现在的热仿真软件，基本都支持热-结构耦合，温度变了会有热变形，热变形又会改变接触间隙和散热效率，耦合一起算，结果准太多。很多老工程师习惯分开算，热归热，结构归结构，很容易漏掉热变形带来的影响，实测和仿真对不上，还说软件不准，其实是方法错了。
说实话，现在行业卷的厉害，大家都在拼研发速度，拼成本控制。你少改一次样机，就能抢一个月的市场窗口，省几十万的开模费。热仿真这东西，不是大厂才用得起的奢侈品，是现在研发的标配，对吧？别等样机烧了，项目延期了，才想起找热仿真排雷。
