我前阵子帮长三角一家汽配厂改冲压机械手的设计，原型样机做出来，每次到位都撞得模具哗哗响，调了半个月电机参数都没用，老板差点把整个项目砍了。最后靠改完参数的运动仿真，三天就找到了问题根源。
为什么大多数工厂用运动仿真都浪费了工具
很多团队拿到运动仿真工具，第一反应是什么？做个漂亮动画给甲方交差啊。对吧？参数全是默认值，惯性、摩擦、负载全不调，跑出来动起来不碰零件，就万事大吉了。说实话，这种仿真，还不如不做。除了浪费几个小时电，啥用没有。

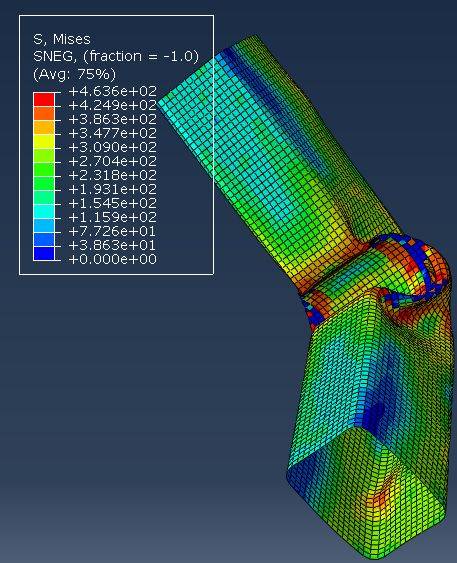

工业冲压机械手运动仿真应力云图
问：运动仿真不就是看动起来碰不碰吗？还要加什么额外参数？
答：哪有这么简单。你算过高速运动下连杆的惯性力吗？不同工件负载下电机的实际输出扭矩够不够？急停时候的冲击冲量会不会扯断连接螺栓？这些不把对应参数填进仿真模型，跑出来的结果就是给领导看的动画片，一丁点参考价值都没有。之前那个汽配厂的机械手，原设计就是没算偏心配重的惯性，高速运行到位的时候，惯性冲量比设计值大了快40%，电机刹车根本刹不住，可不就撞模具了。改了配重块位置，重新跑了二十多次运动仿真，直接省了三次开模改模的钱，小一百万就这么留下来了。
机械设计里必做运动仿真的几个场景
不是所有设计都要大张旗鼓跑仿真，但以下几个场景，不跑仿真就直接开干，十有八九要交学费。
✅ 高速往复运动机构：比如冲压机械手、包装机推料机构、化妆品灌装机的旋盖头，这类机构速度快，累积误差和惯性影响被放大，差0.1毫米，跑一百次就可能出一次撞机。
✅ 有安全间隙要求的自动化线：比如汽车焊装线的夹具、机器人焊接工作站，运动轨迹偏一毫米，焊枪就直接撞在工件上，十几万的枪头说废就废。
✅ 需要选型的非标设备：比如港口的龙门吊变幅机构、重载AGV的转向机构，运动仿真能直接算出不同工况下的轴承受力，不用为了保险选大一号的轴承，硬生生多花几万采购费。

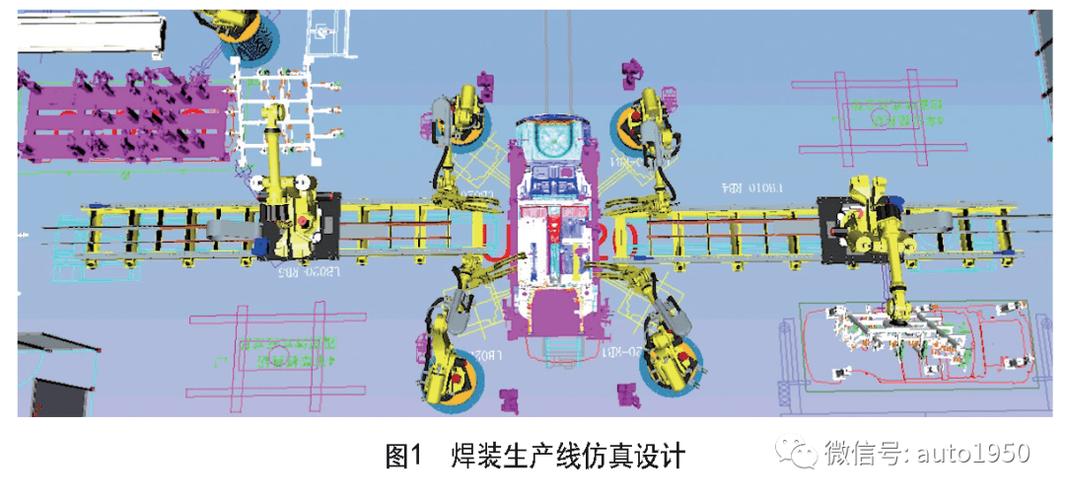

汽车焊装线夹具运动仿真轨迹图
问：刚进非标设计行业，还没拿到公司的正版授权，用什么运动仿真工具入门比较合适？
答：真没必要上来就啃几十万授权的专业软件。入门练手，SolidWorks自带的Motion就完全够用，中小工厂的常规需求，碰撞检测、惯性计算、扭矩估算全能做，不用额外花钱。要是做复杂的多刚体动力学，再考虑ADAMS这类专业工具也不迟。现在不少国产三维设计软件也带了运动仿真模块，做常规项目足够用，性价比高太多。关键从来都不是工具，是你有没有把真实工况放进模型里，很多公司买了几十万的工具，就用来测碰不碰，纯纯的浪费。
做运动仿真最容易踩的三个坑
做运动仿真最容易踩的三个坑
我做了快十五年机械设计，运动仿真踩的坑比我吃过的饭还多，说三个最常见的，你避开就能少交几十万学费。
❗ 忽略摩擦和阻尼：很多新手做仿真，默认摩擦系数是0，跑出来轨迹完美得不得了，样机做出来抖得像筛子。我刚入行做摆盘机的时候就踩过这个坑，仿真出来零偏差，样机一开，转起来直接飞了三个吸盘，吓得师傅赶紧拉电闸，现在想起还臊得慌。
❗ 默认所有零件都是刚体：低载低速无所谓，高速大负载的机构，连杆、摆臂都会有弹性变形，一点点变形就能让整个运动轨迹偏出允许范围。不做刚柔耦合的运动仿真，结果根本没法用。
❗ 只跑最优设计工况：谁告诉你工厂会一直按你设计的最优工况干活？工人赶产能会提速，来料偶尔会超重，你只跑设计的标准工况，根本发现不了极限状态下的问题。多跑两三次极限工况仿真，花不了你一个小时，能把大部分隐藏问题都挖出来。
💡 说句实在话，很多工厂老板现在还觉得，仿真是虚的，不如直接做样机试出来靠谱。那都是十年前的老观念了。现在开一套模多少钱？做一台样机多少钱？跑一次仿真才花几个电费？当然，也不能全迷信仿真，仿真结果准不准，全看你输入的参数对不对。你把摩擦系数输错一个数量级，结果肯定歪。所以第一次仿真完，拿样机测一两个点修正下参数，后面的结果就靠谱得很。
