上周去浙江某原料药厂做现场调试，一进车间就看见操作工蹲在真空干燥箱旁边擦淌出来的冷凝水，旁边堆的三批对乙酰氨基酚粗品已经因为溶剂残留超标全返工了。
说出来你可能不信，这堆损失算下来小二十万，根源不是真空干燥箱本身的泵抽速不够，是他们把普通热风烘箱的配管逻辑直接照搬到了真空干燥系统上。
为什么真空干燥的管路不能像热风烘箱那样“直来直去”
很多刚接触真空干燥的技术人员，对管路设计的认知还停留在热风烘箱的阶段：反正都是要把湿空气排出去，管子越粗、越直、越短，排气效率越高。
这话放在常压热风烘箱里没毛病。但放到真空系统里，纯纯是坑人。
因为从箱体内抽出来的混合气体，带着大量的易挥发溶剂，如果直接通到真空泵里，一来溶剂会把泵油稀释，抽速越抽越慢，二来如果溶剂是水或者乙醇，碰到管路壁温降下来，直接凝在管路里，堵了是小事，倒灌回已经干燥的物料里，那前面的工序全白搭。

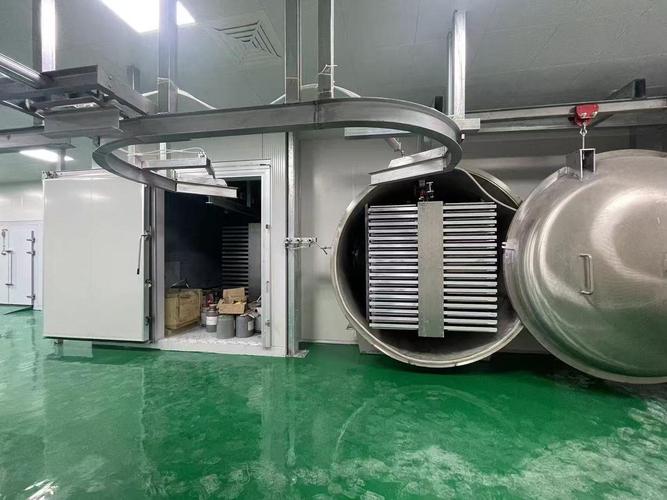

很多人觉得，我把管子做的保温一点，不就不会凝了？说的轻巧，车间里的管路动辄十几米长，你全做保温的成本，比直接加个冷阱还高。行业通用的设计逻辑是，冷阱要尽可能靠近干燥箱的出气口，两者之间的管路距离最好控制在3米以内，中间的管路做简单的保温层就行，根本没必要走老远接到车间的真空主管网上。
问：我家的真空干燥箱已经配了冷阱，是不是就完全不用担心凝水倒灌的问题了？
答：真不是。上周碰到的那个厂，冷阱是配了，但是装在离干燥箱12米远的车间墙角，中间的金属管路没做保温，深秋的车间温度只有12度，带着乙醇蒸汽的气体刚走出干燥箱3米，就在管路里凝了半管液体，冷阱根本接不到这部分凝液——相当于你在你家阳台装了个接雨的桶，但是你家屋檐的水顺着墙流到了院子里，根本流不到桶里。
冷阱的温度设置，别上来就往-40℃凑
去现场做培训的时候，总能碰到客户问，是不是冷阱温度越低，干燥的速度就越快？
真不是。
很多厂家的冷阱默认设置就是-40℃，客户买回去之后从来没改过，觉得温度低总没坏处。实际上算笔账你就知道亏在哪：-40℃的冷阱压缩机功率，比-10℃的高出整整一倍，一年下来的电费差出来小几万，但是对干燥效率的提升，可能连5%都不到。
举个最常见的例子，你干燥的物料是含乙醇的，在系统真空度稳定在-0.09MPa的时候，乙醇的沸点大概是22℃，这时候冷阱只要把温度拉到0℃以下，就能把95%以上的乙醇蒸汽捕集下来，你硬要把冷阱降到-40℃，除了多交电费，根本没有额外收益。甚至有些时候，冷阱温度太低，会把物料里的微量易升华成分（比如有些原料药里残留的冰片）直接凝在冷阱里，不仅捕集了溶剂，还把有效成分给抽走了，最后测出来的物料含量偏低，找半天找不到原因。
💡 冷阱温度比系统内对应真空度下的溶剂沸点低15~20℃就足够，这个数值是可以通过物料的溶剂组成、真空度参数实际验证的，不是拍脑袋定的。
问：那冷阱里的凝液满了，是不是要等干燥工艺全部走完才能排？
答：千万别。之前在江苏做项目碰到过一个操作工，怕排凝液的时候破真空影响干燥效率，硬生生等整批物料烘了8个小时，最后冷阱里的凝液因为温度回升，顺着管路倒灌回干燥箱，整批的维生素C颗粒因为吸水潮解，直接报了废。正确的操作是，只要冷阱的凝液液位超过总容积的1/3，就可以在不破坏箱内主真空度的前提下，通过冷阱自带的排液阀把凝液导出来——只要你的冷阱和干燥箱之间有单独的隔断阀，这部分操作根本不会影响箱内的真空环境。
真空干燥里的“假真空”，最容易坑新手
刚入行的操作工最容易犯的错，就是盯着真空表的数值看：哦，现在表上显示已经到了-0.095MPa，达到工艺要求了，可以结束干燥了。
等把物料拿出来测溶剂残留，直接超了1倍多。
这就是行内常说的“假真空”。
说白了，就是你测到的真空度，只是物料表面空间的气压值，物料内部的溶剂因为扩散不出来，局部的蒸汽压把内部的孔隙填满了，看起来整个系统的真空度达标了，实际上物料核心区域的溶剂根本没跑出来。
为什么会出现这种情况？大多是装料的时候贪多。
很多车间为了提高单次的产能，把物料盘里的料铺的特别厚，甚至超过5厘米，物料内部的溶剂要从颗粒缝隙扩散到表面，需要的时间比薄铺层多3倍都不止。你算下，本来铺2厘米厚，4个小时就能把溶剂抽干净，你铺5厘米厚，可能10个小时都烘不透，最后能耗上去了，产品还不合格。
❗ 铺料厚度最好控制在1.5~3厘米，对于易结块的热敏性物料，铺料厚度最好不要超过2厘米，装料量最多占干燥箱有效搁板面积的70%，留出来的空隙是给蒸汽扩散用的。
上次碰到的那个浙江的厂，操作工为了多装料，把物料盘的空隙都用碎料填满，最后烘出来的颗粒，外面已经干到掉渣，内部还粘成块，溶剂残留超标3倍，返工的时候还要重新粉碎、过筛，算下来的能耗比当初少装30%的料多花了两倍的钱。
说实话，很多人觉得真空干燥是个很“玄”的工艺，好像只要买个贵的泵、贵的箱体，就能做出合格的产品，实际上真到了车间现场，那些能把成本压到最低、一次做合格的老师傅，根本不会去纠结设备的品牌溢价，他们盯着的就是管路有没有堵、冷阱温度够不够、铺料厚度有没有超标这些最细的小事。
对吧？
