三年前帮长三角一家做化工泵的民营企业改方案，老板拍着桌子跟我吐槽，前后开了三次模具，样机做出来流量始终比设计值低12%，光模具费砸进去快八十万，交货期拖了三个月，违约金都付了十几万。
那时候我问他，为什么设计阶段不做流体仿真？他说，那玩意儿不是高科技研究院才用的吗？我们小厂哪用得起？
我给他找了合作的团队，花了七千多做了叶轮和蜗壳的流体仿真，三天就出了结果——原来是隔舌位置的角度错了，撞了流道，导致乱流损失太大。改了角度之后再开模，一次达标。
说实话，这种事我见得太多了。
别拿流体仿真当事后救火的工具
绝大多数制造企业，对流体仿真的定位就错了。
出了问题，开模失败了，才想着找个人算一算，找找原因。这当然也能用，但性价比太低了。
流体仿真最大的价值，是在你出图开模之前，就把问题找出来，把参数调对。
你设计一个新的喷头，要算喷雾粒径和覆盖范围；设计一个新的风机，要算全压效率；设计新能源汽车的电池冷却流道，要算每个电芯的温度均匀性——这些东西，你靠经验拍脑袋，误差能大到离谱，靠做样机试，成本又太高。

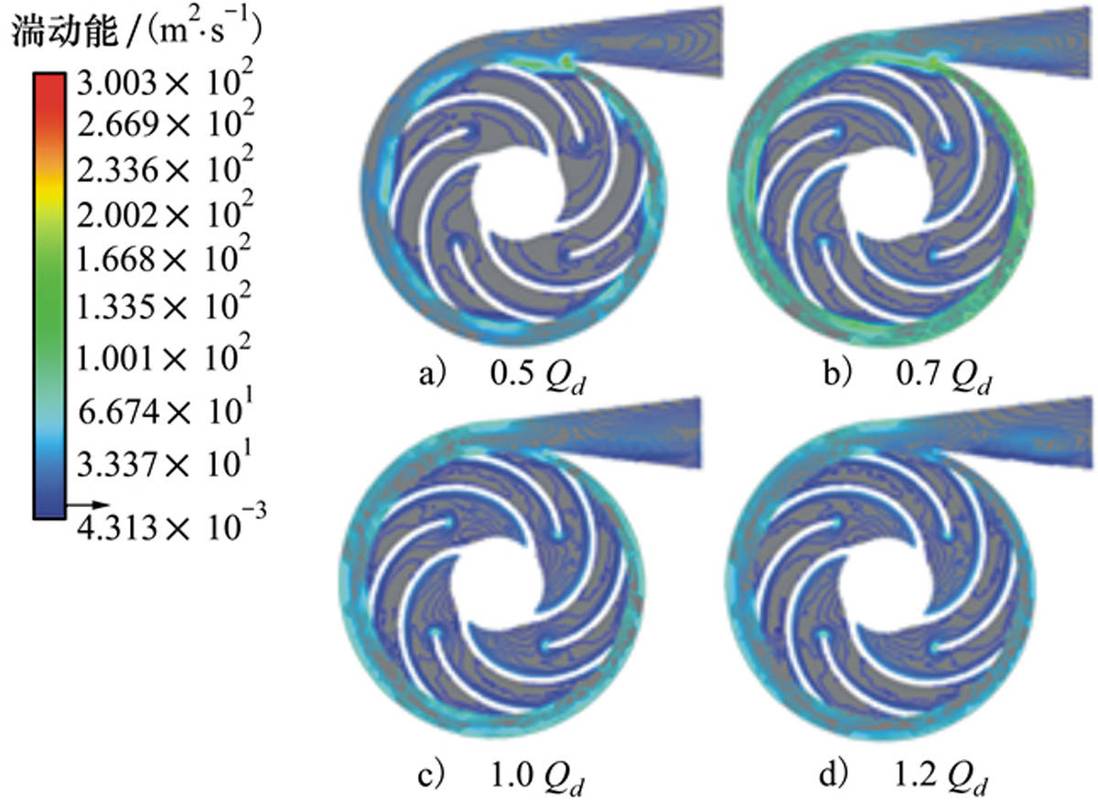

工业离心泵叶轮流体仿真速度云图
问：我们小厂资金有限，软件买不起，也没专门的技术人员，流体仿真对我们来说还是门槛太高啊？
答：真不是。现在行业分工早就细了，你没必要自己买软件养团队，大部分中小项目，找第三方按次做就行，价格从几千到几万不等，比你开一次模便宜多了。就算你想自己做，现在也有很多云仿真平台，按算力付费，一个月几千块就能用，不用你买几十万的许可，也不用配几十万的工作站，打开浏览器就能算。说白了，门槛早就降下来了，就看你想不想用。
做工业级流体仿真，最容易踩的三个坑
哪怕是有经验的工程师，一不注意也会掉坑里，算出来的结果完全没法用。我整理了三个最常见的：
1. ❌ 忽略网格质量
很多新手求快，网格画得特别粗，壁面边界层也不加密，为了让软件跑得快，什么简化都往上加。结果呢？算出来的阻力差30%都是轻的，流场方向都能错。我之前看过一个研究生做的风机仿真，网格粗到把叶片厚度都改了，结果效率算出来比实际高了10个百分点，差点把企业坑了。
2. ❌ 湍流模型乱选
有人不管什么工况，开口就是k-epsilon，这个模型确实通用，但不是所有场景都能用。你算飞机机翼的分离流动，算列车的高速绕流，还用这个，结果肯定不对。拿不准就去查同领域的成熟方案，人家做水泵用什么，你就先用什么，别瞎创新。
3. ❌ 边界条件拍脑袋填
入口给流量还是压力？出口要不要开回流？壁面用滑移还是无滑移？太多人随便填两个数就算完，结果出来的云图看着特别漂亮，实际一测全错。
流体仿真错误网格与正确网格对比图
问：我刚接触流体仿真，有没有能直接用的避坑准则？
答：💡 给你三个我总结的硬规则，照着做至少能避开80%的坑：
✅ 网格精度永远比计算速度重要，哪怕你多等几个小时，也不能随便粗化网格，过流区域、壁面位置一定要加密；
✅ 残差收敛之后，一定要算进出口的质量平衡，误差超过1%，直接推翻重算，别凑活；
✅ 拿到结果先验证，拿现有成熟产品的参数算一遍，对得上再用在新设计上，别直接拿新结果开模。
不过话说回来，就算是老工程师，也有算错的时候，这东西本来就是不断调整的过程，心态放正就行。

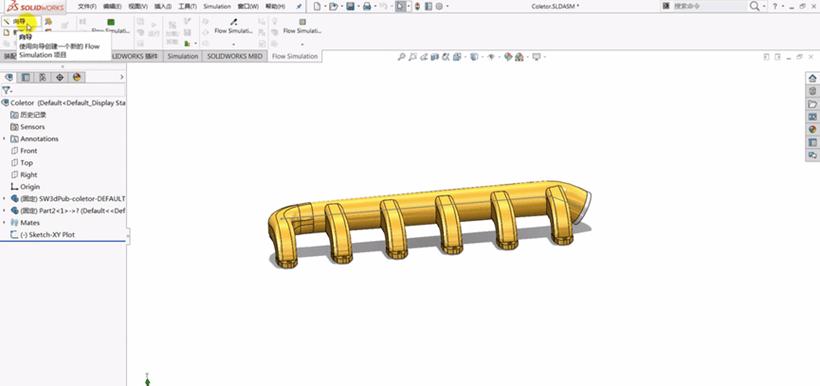

流体仿真正在变成中小制造企业的标配工具
流体仿真正在变成中小制造企业的标配工具
早十年，流体仿真确实是少数有钱的大企业和研究院才能玩的东西，软件贵，硬件贵，还得养专门的团队。现在完全不一样了。
你做光伏支架，得算风荷载对吧？用流体仿真算出来的荷载，比经验公式准多了，能帮你省不少钢材成本。你做房车水箱，得算行驶过程中水的晃动冲击对吧？流体仿真能算出不同车速下的侧倾力矩，帮你设计挡水板，避免出事。就连做手持式冲牙器，喷头的水流形态都得靠流体仿真调，不然冲力不够或者太扎牙，根本卖不动。
我去年碰到一个做灌溉喷头的老板，之前全靠抄别人的样子，利润越压越低，后来找团队做了三次流体仿真优化，射程比原来远了20%，均匀度提高了15%，直接卖去了欧洲，价格翻了一倍还多。
你说这东西神不神？也不是，就是帮你把试错的成本从工厂车间挪到了电脑上，少花冤枉钱，少走冤枉路而已。
干机械这行，赚的就是抠细节的钱，你能比别人少错一次，多优化一点，竞争力就出来了。对吧？
