我干机加工加设计快二十年了。见过太多死在量产线上的漂亮方案。
别拿绘图当机械设计
现在的年轻人软件玩得真溜，SolidWorks、UG玩得比我点鼠标还顺，建个模渲染出来跟奢侈品海报似的，打开特征树几百个特征，参数调得花里胡哨，拿给客户看一片叫好，开模一做，直接瞎了。
要么公差错了两个丝，整个批次的零件废了。要么机构跑起来干涉，拆了改改了拆，折腾大半年还是卖不出去。
车间量产不合格机械零件实拍
说实话，机械设计这行，绘图只是基本功。核心是解决真问题，不是画漂亮图。
前年我接了个本地食品厂的活，他们原来的包装机推料机构找某个大公司设计的，设计师为了降震动，把连杆改成了碳纤维，重量轻了三分之一，成本翻了四倍。看上去很美对不对？结果呢？食品厂天天用消毒水擦车间，半年时间，碳纤维的金属接头就被腐蚀裂了，停一次机损失好几万。
我们怎么改的？就是普通45号钢，加厚一毫米，重量只重了五百克，做了一层镀锌钝化，成本不到原来的五分之一。客户用了四年，连个裂纹都没出。
问：新手最容易在机械设计里犯什么错？
答：上来就堆新技术，什么新潮用什么。拓扑优化完了又上3D打印，完全不管客户车间能不能加工，售后能不能换件。我早年见过一个设计，把一个普通定位销做成了变截面异形销，加工要开五轴工装，客户换一次销花八千，换了三次之后直接把整台机器换了，你说冤不冤。
问：机械设计里公差怎么选才不踩坑？
答：太多人走两个极端，要么所有尺寸全给IT5，恨不得所有面都磨，加工成本直接上天；要么全随便标，零件拿到手根本装不上。记住一个原则，只在关键配合面卡公差，非配合面能松就松。比如机箱的外壳内壁，你给IT7公差干嘛？铸造出来清个毛刺就能用，能省多少加工费，你算过吗？
机械设计要给制造和售后留余地
我经手的故障技改没有一百也有八十，最烦碰到的就是那种“完美主义”设计。把零件做的严丝合缝，一点余量都不留，装配的时候工人要拿橡皮锤砸半小时，万一坏了，拆都拆不下来。
前两年去南方一个饲料厂做技改，他们的主输送辊轴承，设计师说为了保证同轴度，把轴承座做成了整体式，确实同轴度好了一丝，运行震动小了一丢丢，结果呢？换轴承要把整个十几吨的机架拆下来，停机八个小时，那天刚好赶订单，一天损失十几万就这么打了水漂。
我们改完是什么样？换成普通剖分式轴承座，同轴度差了一丝，运行震动根本测不出来区别，换轴承半个小时搞定。
剖分式轴承座安装在输送辊现场图
不过话说回来，我不是说追求精度不对。精度要用到该用的地方，没必要为了零点几丝的精度，把整个制造维护成本翻几倍，完全得不偿失。
哪有完美的设计，只有能落地的设计。你设计的东西，工人不好装，维修不好拆，再漂亮的图纸，再好看的参数，都是垃圾。

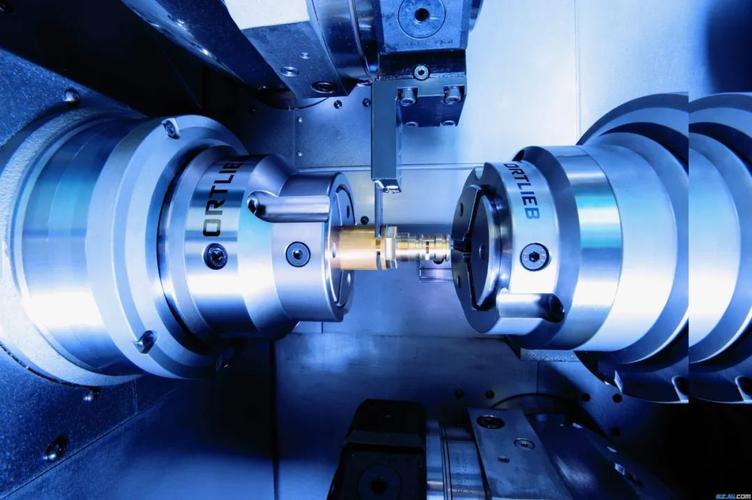

藏在细节里的利润，都是机械设计挤出来的
藏在细节里的利润，都是机械设计挤出来的
✅ 降本从来不是偷工减料，是靠合理设计抠出来的。
很多刚入行的设计师，选零件就喜欢往大了选，计算出来M8螺栓够强度，非要换成M10，说更安全。一台机器上百个螺栓，一个差一块钱，一百个就是一百块，一年出一万台，那就是一百万白花了。
还有材料，能用电镀锌就别用304不锈钢，能用电镀就别做硬铬喷涂，哪里用什么材料，都是算出来的，不是拍脑袋选最好的。
💡 我之前跟一个老工程师改饼干生产线的机架，他改了一下筋板的间距，把原来10毫米厚的钢板改成8毫米，加了一条三角筋，强度比原来还高了12%，一台机器省了三公斤钢材，那一年那个厂出了七千多台，硬生生省了一百八十多万。就改了几个尺寸，你说神奇不神奇。
现在很多人吹AI做机械设计，说以后设计师都要失业。我就一句话，AI没去过车间蹲三天，没摸过满是油污的零件，没帮着工人拧过锈死的螺栓，它永远做不出好设计。它不知道车间那个加工中心最大行程只有一米二，你设计个一米三的零件，怎么干？它不知道客户的生产线坏了，要求二十分钟必须换完零件，你做个整体结构，拆都拆不下来，那有什么用？
❗ 机械设计这行，从来不是坐在办公室里画出来的，是踩坑踩出来的，是跟工人聊天聊出来的，是在生产线边蹲出来的。别炫技，别搞虚的，能解决问题，能帮客户省钱赚钱，就是好设计。
