前阵子帮一个刚创业的机械厂改生产线图纸，看完头都大了。
一堆设计满足了功能要求，现场一跑全是问题。跳闸、干扰、传感器误触发，换件改线花了快半个月，钱花了不少，工期也误了。
很多做电气设计的新人，甚至干了三五年的设计师，都只盯着图纸上的通断对不对，忘了工业现场那堆藏在暗处的坑。今天就把我踩过的、见过的坑整理出来，给大家提个醒。

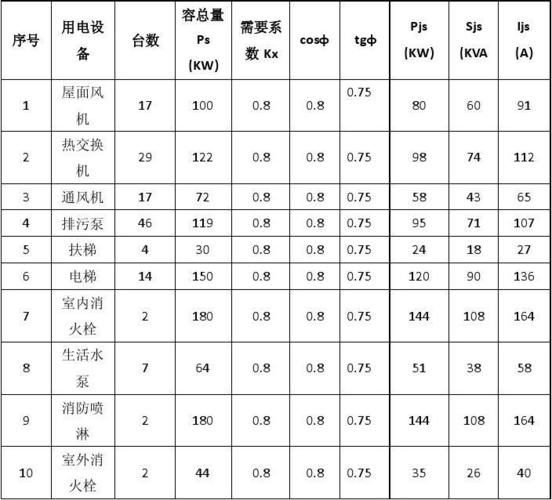

别只顾着算额定负载，预留余量的坑你踩过吗
💡 很多新手设计，算出来总负载10kw，转头就选了11kw的变压器，觉得留了10%的余量足够了。真够吗？
工业生产线多少台异步电机？直接启动的冲击电流是额定电流的5到7倍啊。几台电机一起启动，瞬间功率直接翻几倍，余量不够直接跳总闸。运气差点，直接烧了进线端子。
还有很多工厂后期要扩产加工位，当初没留余量，整个主回路都要重新换，那成本，是当初多留余量花的钱的十几倍。
❗ 这里插个大家问得最多的问题：
问：一般各个部件留多少余量才算合适？
答：分位置说，主供电母线留30%以上的余量，变压器留20%-25%就够，如果明确说未来3-5年要扩产，直接留50%都不亏。变频器单独算，一般留15%的过载余量就够，要是带重载启动的设备，比如破碎机输送机，直接放大一个功率等级，别省。
说实话，还有个90%的新手都会忽略的点：谐波。现在生产线哪不用变频器？十几台变频器凑一起，谐波会直接串进整个电网，烧电容、干扰传感器信号都是轻的，我之前碰过一条包装线，光电传感器每到下班点就误触发，查了半个月，最后发现就是进线没加电抗器，谐波串进了信号线，闹心吧？

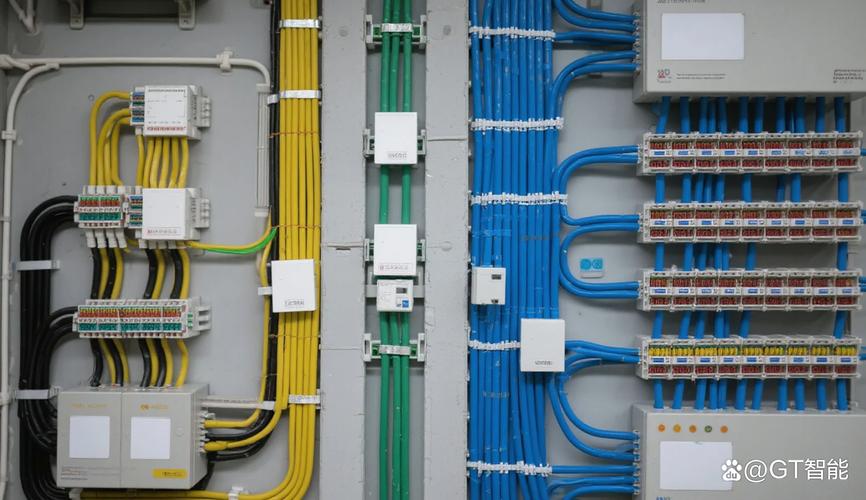

走线和布局，才是拉开电气设计水平的地方
很多人觉得，电气设计就是画原理图，把元件连对就完事。不对。老司机和新手的差距，全在柜体布局和走线上。
我见过最离谱的设计，把220V强电和RS485通讯线走同一个线槽，整线跑起来，PLC收信号乱跳，根本没法自动生产。
强弱电分离这句话说了几十年，还是有人不当回事。
这里再回答一个常被问到的问题：
问：强弱电分开到底要隔多少距离才不会出干扰？
答：同方向平行走线的话，间隔至少30cm，如果必须交叉，一定要做垂直交叉，别平行贴在一起走。屏蔽线的屏蔽层记得单端接地，别两端都接，反而会引入干扰。这些都是无数次跳闸换件堆出来的规则，别自己瞎改。
还有，电气柜别塞得满满当当。一定要留至少15%的空余空间，给后期加滤波、加防雷、改线路留位置。
我去年碰到珠三角一个客户，遭雷击烧了整条线的PLC，损失几十万，查下来就是当初电气设计为了省成本省空间，没给防雷模块留位置，省了几千块，亏了几十万，找谁说理去。
真的亏。
核心元器件，千万别为了降成本瞎凑活
说实话，现在很多甲方采购就喜欢盯着单价砍，设计师也跟着妥协，什么杂牌接触器继电器都往上装。
你省个三五百块，元器件用半年就坏，生产线停一小时，少则几万多则几十万的产能损失，这笔账怎么就算不明白呢？
✅ 我的原则一直是：核心位置绝不省，非核心位置可以灵活降本。
什么是核心位置？PLC主机、主回路断路器、变频器、电源模块这些，一定要用正经大牌厂家的货，小端子、辅助触点、指示灯这种，用点性价比高的杂牌完全没问题，分清楚主次就好。
还有散热。南方夏天车间能到四十五六度，你把变频器贴在发热的加热管旁边，又不装散热风扇，不出三个月肯定炸模块，那味道，我现在都记得。
现在很多人说，电气设计都有自动软件了，拖拖拽拽就能出图，还要老经验干嘛？
不对。软件只会帮你连对线路，算对额定参数，它不会帮你考虑现场的粉尘、高温、雷击，不会帮你想到工人接线好不好接，维修的时候能不能手伸进去拆螺丝，不会帮你考虑老板三年后要加工位扩产。
这些东西，都是跑现场跑出来的，是踩过坑摔过跟头才记到骨子里的，软件学不到。
做工业这行，慢就是快，设计的时候多留一分心，现场就能少十分麻烦。
