拆过闹钟吗？我小时候就干过。螺丝刀一撬，齿轮蹦一地，最后装回去多出三个零件——闹钟再没走过。但那种把东西摸透的感觉，怎么说呢，上瘾。机械行当里，这叫逆向工程，正经八百的技术活，不是拆着玩。
说实话，很多人听到“逆向工程”第一反应是抄袭。啧，误解大了。它更多时候是救命稻草。比如厂里有个老设备趴窝，德国产的，二十年了，原厂早倒闭，图纸？做梦。怎么办？拆！测绘每个零件，推敲公差和材质，重新出图，再自己加工。这过程，像法医解剖，得把设计者的心思一点点挖出来。
三维扫描：快，但别全信它
现在工具先进了。手持激光扫描仪，围着零件转一圈，点云数据哗哗进电脑。以前拿卡尺、千分表一点点量，一个复杂曲面能耗你三天。现在半小时搞定，精度标称0.02mm。爽吗？爽！但坑也多。

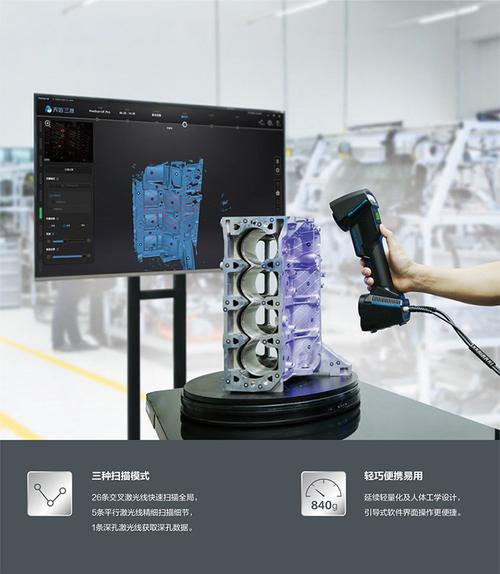

手持激光扫描仪逆向工程扫描汽车零部件
扫描仪会撒谎。特别是反光表面，镜面不锈钢，扫出来一堆噪点。喷显像剂？可以，但厚度难控制，搞不好把公差吃掉了。还有深孔、倒扣，扫描根本看不到，得用工业CT。那次我们扫一个发动机缸盖，内部油道像蚯蚓窝，扫描仪只能看到外皮，里头的交叉孔、壁厚变化，全凭解剖——真锯开一个，心疼。
💡 所以老工程师总说：扫描是辅助，不是替你思考。点云处理成CAD模型，那步“逆向建模”才要命。软件自动拟合曲面？常常光顺得离谱，把原本设计者特意留的微小台阶给抹平了。那个台阶可能是个定位面，抹平了，装起来就偏。非得人工介入，根据功能面去猜设计意图。
材料与热处理：最难抄的不是形状
形状抄得一模一样，装上去还是断。为什么？材料不对。这就引出另一个深坑——材料逆向。光谱仪打一下，知道化学成分；硬度计压一下，知道大概热处理状态。但知道这些就真懂了吗？
我遇到过一根轴，40Cr调质，硬度HRC32，照做，装机运转，两个月断成三截。原装的能跑三年。后来送去做金相，才发现人家心部是回火索氏体，表层还有氮化层，而且过渡层梯度完美。我们呢？调质时间短，心部还有铁素体网。细节，全是细节。热处理工艺参数、冷却速度、回火曲线，这些信息根本不能从成品上直接读出来，得靠大量试验和失效分析去反推。

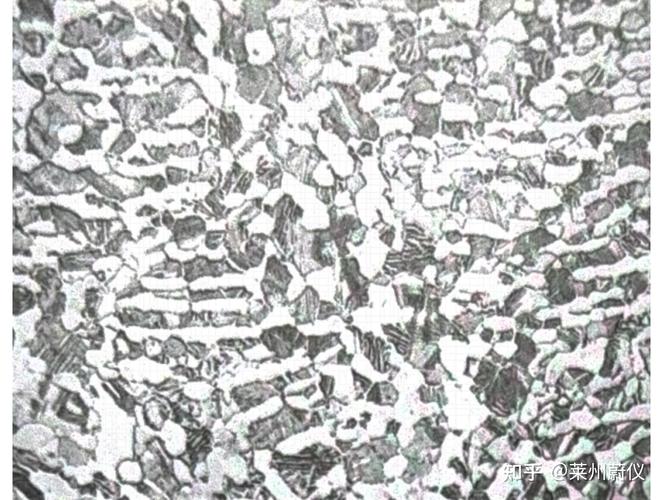

金属零件断口金相分析显微镜图像
✅ 说到这儿，想起一个经典问题：
问：为什么逆向工程做出来的零件往往寿命不如原装？
答：因为原装零件承载着制造过程中的“隐性知识”。比如锻造流线方向、残余压应力分布、配对磨合的工艺参数，这些在实物上是逆向不出来的。你只能测尺寸，测不出它曾经挨过多大力的喷丸，或者是在什么样的油温下跑合过。有些东西，非要跟着原厂工艺文件走不可，可你偏偏没有。
这事儿让人懊恼，但也是挑战。得结合CAE仿真，有限元分析，去猜服役载荷，然后重新验证。逆向工程和正向设计，其实分不了那么清。
法律红线：别踩！这真不是闹着玩
法律红线：别踩！这真不是闹着玩
❗ 重要的事放在这儿说：逆向工程有法律风险。专利、版权、商业秘密三座大山。
专利保护的发明，你逆向出来哪怕自己用，也可能侵权。外观设计专利更坑，你照抄外形，官司就来了。但版权呢？在很多国家，软件代码不能随便反编译，机械零件的图纸却有“合理使用”的余地，尤其为了兼容性目的。不过，技术措施一旦涉及拆解加密芯片、破解固件，那直奔违法深渊。
我们以前有个教训：一台进口设备，控制系统有密码锁，到期不付款就锁机。老板说“搞开它”。外聘了个高手，把芯片程序读出来改了。结果对方厂家直接发律师函，差点闹成刑事案件。后来才明白，这叫“规避技术保护措施”，法律零容忍。
问：那正规的逆向工程有什么合法路径？
答：最关键是“清洁室”原则。让一组人做测绘测绘分析，只出需求规格书；另一组完全独立的人根据规格书重新设计，确保不直接拷贝任何受保护表达。还有专利检索，必须绕开有效专利的权利要求。另外，如果设备失效且无法获得备件，部分国家有“修理权”法案支持，但区分维修和再造的界限很细。最好有法律顾问全程介入，别省那点钱。
说实话，很多小厂根本不理会这些。看到新产品好卖，买来拆了扫描，改个外观就开模。快是快，可一旦被告，罚得倾家荡产。而且现在大厂都学精了，在零件里埋“特征标记”——微观点阵、特定杂质元素——你抄都抄得胆战心惊。
逆向思维：不只是测绘
干了这么多年，我觉得逆向工程给工程师最大的财富，是那种“读设计”的能力。拿到一个零件，看刀痕就能推断加工顺序；看磨损位置就知道哪里受力大。这是一种对话，和原始设计者跨时空的对话。他为什么在这里倒个圆角而不是清根？为什么用这个奇怪的壁厚？琢磨透了，自己设计水平蹭蹭涨。
有时候逆向不是为了复制，是为了超越。分析对手产品，发现弱点，改进它。这叫“基准测试”式的逆向，在汽车行业很普遍。买辆样车，全拆散，每个零件称重、测强度、估算成本，然后出报告：人家车门比我们轻了五公斤，原因是用了一体式热冲压件，我们还在用拼焊板。这情报值钱。
回过头看，拆闹钟的童年习惯，其实埋下了种子。逆向工程，说到底，是一种好奇心驱动的解谜。只不过现在谜题复杂了，代价也大了，但乐趣还在。当你终于搞清楚那个复杂曲面的设计逻辑，那种“啊哈！”的瞬间，跟小时候看到发条原理一样兴奋。
所以，下次你拿到一个没图纸的旧零件，别慌。量具、扫描仪、显微镜，还有最重要的，你的大脑——把它当侦探游戏。当然，别犯法。
