干了十五年机械设计，从游标卡尺到龙门三坐标，再到如今遍地开花的3D扫描仪，我算是见证了尺寸测量的变迁。以为有了三维扫描就天下太平？天真。实际用起来，坑多得能填平一个车间的地沟。

精度？别被参数忽悠了

厂家宣传册上动辄0.02mm的精度，拿到手扫个铸件毛坯——偏差0.5mm都是常态。为啥？因为那个标称精度是在恒温实验室里、对着标准陶瓷球测出来的。你厂房里夏天38度、冬天零下5度，灰尘满天飞，工件表面还反光，谈何精度？环境对光学扫描的干扰远超想象。

我吃过最大的亏，是花了四十万买了台某品牌固定式扫描仪，扫变速箱壳体，结果每次拼接都出现台阶。后来发现是地基震动——隔壁冲压车间的冲床一响，这边点云就跳舞。震动！该死。最后只得挖了独立地基，灌了减震水泥，才勉强能用。你说麻烦不？不过话说回来，精度也不是绝对的。扫铸造件，0.1mm足够了；扫精密机加件，才需要0.02mm。别盲目追求高精度，匹配工况才是关键。还有，单点精度和体积精度是两码事，很多厂家故意混淆。你得看扫描整个工件的整体偏差，而不是某个点的标准差。

扫描速度与死机：效率背后的芯片战争

现在的扫描仪标榜一秒几百万点，快是快了，电脑却跟不上了。还记得2019年那会儿，我们用一台i7处理器的移动工作站，连着扫描二十分钟后，软件直接卡死，数据全丢。后来换了至强+专业显卡+64G内存，才勉强扛住。所以，扫描速度不仅看扫描头，更看后端处理能力。

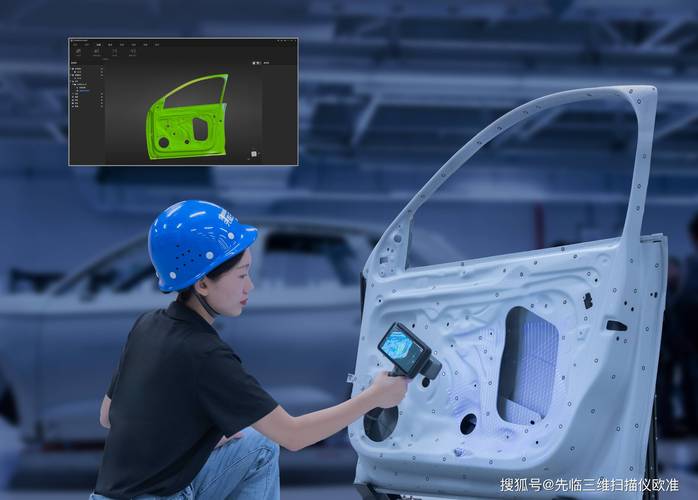

再说说手持扫描。方便是真方便，尤其是扫大于一米的件，抱着设备绕圈就行。但……累啊。手臂稳不住，点云就飘，后期处理工作量剧增。有一次扫一个大型冲压覆盖件，我扫了四十分钟，回来一看，数据像被猫抓过似的，全废了。后来学乖了，用摄影测量先布点建立全局框架，再用手持填充细节——这种方式叫混合系统，虽然贵，但能救命。还有一点容易忽视：标定。设备用久了，或者挪个地方，必须重新标定。很多厂家说自动热补偿，然而温度变化快时，根本补偿不过来。我的经验是：每工作一小时，停下来，自检，再继续。效率低？总比重扫强。

拼接算法才是灵魂

很多人以为扫描就是“拍照片”，其实最要命的是拼接。点云配准如果算法不行，累加误差会爆表。我测试过某国产低端扫描仪，扫一根一米长的轴，从头扫到尾，两端累计偏差0.3mm——轴的平行度都超差了。后来换了迭代最近点算法（ICP）优化的设备，偏差控制在0.05mm内。差距在哪里？软件！现在流行全自动拼接，但复杂形状（比如深孔、窄槽）仍然需要手动干预。特别是带转台的扫描，转台回程误差直接影响拼接。我建议：能不用转台尽量不用，非要转，务必选用气浮转台，并定期校对。至于标志点拼接、特征拼接、纹理拼接各种模式，怎么选？简单说：表面特征明显的工件，直接用特征拼接；表面光滑没棱角的，贴标志点；纹理拼接适合彩色扫描，但工业上少用。问：我们厂主要做大型焊接件，尺寸公差要求不高，但必须快速出三维模型用于虚拟装配。该选哪种3D扫描仪？答：这种工况，手持激光扫描结合摄影测量是最佳方案。手持灵活，摄影测量控制整体尺寸，即使单点精度一般，但通过全局框架约束，整体误差不会累积。预算允许的话，上架站式的三维结构光扫描仪也不错，速度更快，但灵活性差。千万别选接触式三坐标，慢得让你怀疑人生。另外，大型件扫描对环境振动极其敏感，切记远离叉车通道和冲压机。问：逆向工程常用的3D扫描技术，哪种最适合扫描复杂内腔？答：复杂内腔，比如发动机缸盖水道、油路，普通光学扫描基本没戏，因为光线照不到。这时候要用工业CT，但贵得离谱。折中方案是使用内窥镜式激光扫描，或者用硅胶翻模后再扫描外表面。不过，如果是金属件，且精度要求0.1mm以下，CT是唯一靠谱的选择。我们曾为了一个液压阀体，送去外协CT扫描，花了八千块钱，但得到了完整的内腔点云，值了。切记，扫描前问清楚内部最小孔径，别抱有幻想。回头看看，这些年折腾3D扫描，最深的感触是：它是个系统工程，不是买个设备就完事。配套的软件、电脑、标定工具、环境控制，缺一不可。有时候甚至觉得，买设备只占30%，剩下70%是技术消化和流程磨合。

还有，务必重视培训。我见过太多厂子，设备买了就扔给几个小年轻摸索，结果半年后束之高阁。一定要让有经验的师傅带着，结合产品实例学习，学透软件的那几个核心功能就够用。别贪多求全！最后，一句话忠告：没有万能的扫描仪，只有合适的组合方案。先理清你的典型工件、公差带、产能需求，再去选型。盲目跟风，迟早掉坑里。
