说实话，第一次用 SolidWorks 出图的时候，我差点把鼠标摔了。
从三维模型到二维图纸，软件自动生成的东西——细节一团糟！剖切线乱飞，尺寸标得跟蜘蛛网一样，BOM 表里的重量全是零。当时对着改了半天，最后气得重画。不过话说回来，这还真不是软件的锅。
工程图这玩意儿，参数化建模的最后一里路，偏偏好多人栽在这儿。
工程图模板设置：一劳永逸的秘诀
打开一个空白工程图，第一步不是画图，是建模板。对，就是那个让你觉得枯燥、模板！可一旦你偷懒，后面每个尺寸、每个符号都得手动调，重复劳动累死。
模板里最重要的——图纸格式，也就是图框、标题栏、公司 logo 那些东西。你得把属性链接玩明白。比如标题栏的“零件名称”，不是打字打进去，是链接到模型的“SW-文件名称”属性。要是没用 $PRPSHEET 或 $PRP 变量，以后改模型名，图纸全得手动改，崩溃！
还有那个绘图标准，默认的 ANSI？国内老老实实切到 GB，符号、字体、箭头样式，差太多了。❗记着，把图层先分配好：中心线用点画线层，标注线放 *Dim* 层，轮廓线单独一层。这样回头想批量改颜色或线宽，一调图层就行，不用一个个选线。

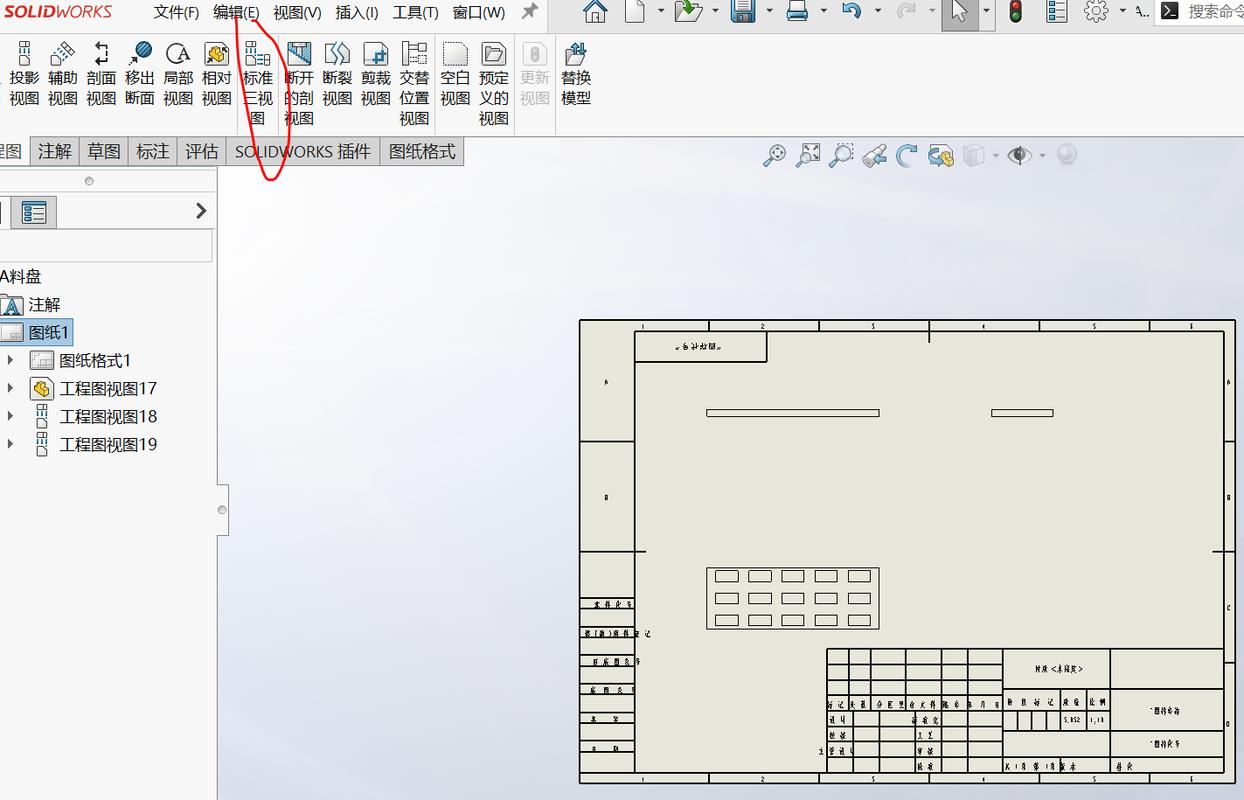

SolidWorks 工程图模板编辑界面
对了，模板里 BOM 的锚点也要固定。否则每次拖表格，烦死。常规视图的“圆角边线不显示”也预先设好——你肯定不想每张图都去切掉那些细小圆角的边线，对吧？
尺寸与公差：不是标个数字那么简单
很多新手直接在视图上“智能尺寸”，拉一个算一个。这样搞出来的尺寸链，累加公差能让你车间师傅骂人。
装配体里，你得先想好基准。基准面、基准轴，先用“基准特征”符号标出来。然后尺寸标注选“基准尺寸”，也就是从一个共同基准拉出去，而不是一个接一个的链式尺寸。SolidWorks 里叫“尺寸基准”（Ordinate Dimensioning），在 DimXpert 里也能用。这玩意儿配合 GD&T，像位置度、轮廓度，能省去好多麻烦。
说到 GD&T，很多人一看到那些方框就头大。其实常用的就几个：平面度、垂直度、位置度。软件里的“公差类型”下拉，选“几何公差”，然后直接点选特征。💡窍门：先在模型里用 DimXpert 把公差定义好，工程图里能直接引用，免得标错。
问：为什么我在工程图里标注的尺寸与实际模型尺寸对不上？
答：十有八九是配置或显示状态的问题。检查一下视图属性，是不是关联了特定的“配置”或“显示状态”？还有，你标注的时候，捕捉到的是边线还是点？有时候模型里有缩略的螺旋线或者参考几何体，鼠标一滑就选了不该选的。
另外，模型单位是英寸？图纸单位是毫米？虽然 SolidWorks 能自动换算，但假如你手动覆盖了数值，就不会跟着模型变了。
BOM 与零件清单：别再手动修改了
BOM 表格绝对是工程图里最折腾人的模块之一。
默认插入的“材料明细表”，往往只显示“项目号”、“零件号”、“说明”，而你需要的“材料”、“重量”、“毛重”全得手动添加。
正确做法：打开零件模板，在“文件 > 属性”里，把自定义属性建好。“Material”链接材质库，“Weight”用方程式“SW-Mass”，表面处理、图号、类型全部做成模板的一部分。这样装配体里，每个零件只要把属性填齐了（或者从零件模板继承），工程图 BOM 一点更新，齐活儿。
还有一个血泪教训——总重。很多人用“方程式”那一列去加，累死。其实 BOM 表右键，有个“总重”的选项，可以直接求和，前提是重量那一列是数值格式而不是文本。如果它是文本，回零件属性里，确保“重量”属性的“数值”类型选对。

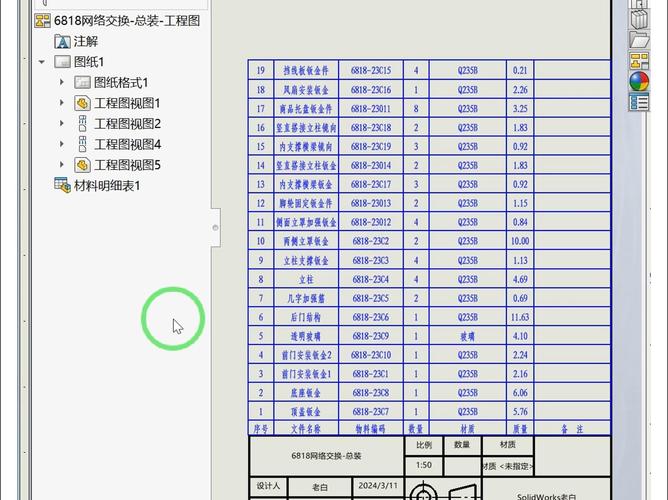

SolidWorks 工程图 BOM 明细表定制
问：SolidWorks 工程图能不能自动生成明细表重量？为什么我的一直是零？
答：能，而且应该自动。首先检查零件模板，是否定义了“重量”属性，并且数值/表达式链接到了“SW-Mass”或“Pro/SW-Mass”（不同版本略有差异）。然后确认模型已经指定了材质，否则质量为零。
最后，在工程图 BOM 里，右键列标头，插入列，属性选“重量”，确保类型是“数字”。如果还是零，可能你的单位制不一致，或者模型重建（Ctrl+Q）一下试试。
出图的那些小毛病：视图对齐、剖切线、图层
槽点太多，捡几个说。
– 剖面视图的箭头：默认的剖切线粗得跟黑线一样，箭头样式也不对。要在“选项-文档属性-尺寸-箭头”里预设，或者直接改标准。顺手把剖切符号的字体设成大点，打印出来才看得清。
– 局部放大图：圆圈的线型经常变成细实线，明显应该是粗点划线或者细双点划线。得去“选项”里找“详图边界”和“位号字符”调整。
– 隐藏线：有些视图需要显示隐藏线，有些不要。在一个视图上右键，“属性-显示样式”，别图省事全部切“线条图”——装配体里有上百个零件，全显示隐藏线，打印出来就是一团墨。
– 图层兼容性：把图纸导出 DWG 给别的软件用，图层映射不对，线条变样。导出前，在“另存为”对话框点“选项”，手动映射一下，把“Defpoints”这类层清理掉。
还有，SolidsWorks 的“自动标注”功能……我从来不用。它会把所有约束尺寸都丢出来，整理起来比手动标还累。曲面设计相关的模型，自动标注更是噩梦，全是样条线控制点。
话说回来，工程图这关过了，你才会真的觉得参数化建模的优势尽显。模型一改，图纸自动更新，那种丝滑感……想想之前手改的痛苦，一切都值了。
最后的最后，别忽略打印比例。明明选的1:1，打印出来却是缩放，大概率是打印机设置里的“纸张/质量”选项卡有个“缩放至适合”，把它关了，世界清净。
工程图是设计思想的最终载体，多花点时间磨模板、定标准，后面出图效率翻倍。以上这些坑，我都替你踩过了——你要是还踩进去，那可就真没法儿说啥了。
