画了十年图，还是天天和AutoCAD较劲？没错。
这软件就是越用越觉得深。今天不聊基础命令，聊点真正能提速的——尤其机械设计这块儿。说实话，看完能省你一半加班时间。信不？
图层管理不是玄学，是命
刚入行那会儿，我恨不得把所有东西都画在0层。多省事啊，对吧。后来图纸大到打开要五分钟，改个线型得全图刷一遍……简直噩梦。图层就是AutoCAD的骨架，骨架散了，图就废了。

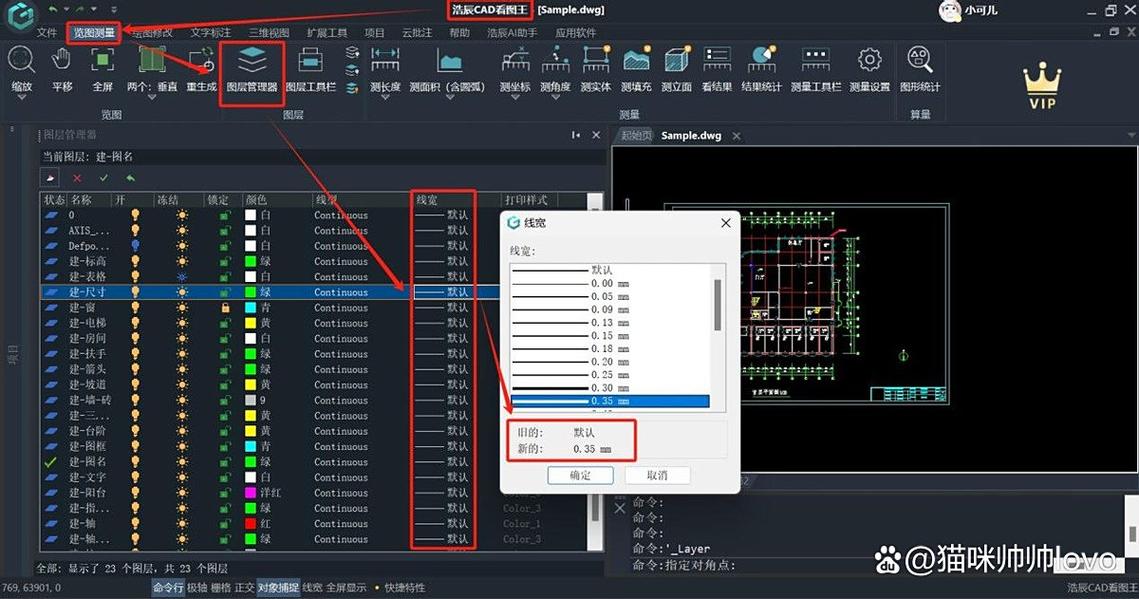

机械图里，我习惯至少分这几个层：轮廓线（粗实线）、中心线、隐藏线、剖面线、标注、文字、图框。每个层的颜色、线型、线宽定死，用图层特性管理器导出模板，新图直接加载。别嫌麻烦——你后期改图会感谢我的。
还有个神器：图层状态管理器（LAS）。一个命令保存当前所有图层状态，打印、改图、审图随时切换，几秒钟的事。比如出图时不显示中心线？直接恢复“打印”状态，不用一个个关。还有图层隔离（LAYISO），点一下只留选中的线，其它都灰掉，画复杂装配体时眼神都会变好。
偷偷说一句，我见过太多人画完图从来不用视口替代功能。布局里每个视口可以单独设置图层颜色、线型，模型空间不改，出图却花里胡哨——这个在改老图时特别香。
动态块——你的标准件库该升级了
2024年了，还在用普通块？那和复制粘贴有什么差别。动态块才是效率核弹。螺栓、螺母这种标准件，一个块搞定所有规格，拉伸、翻转、可见性切换……

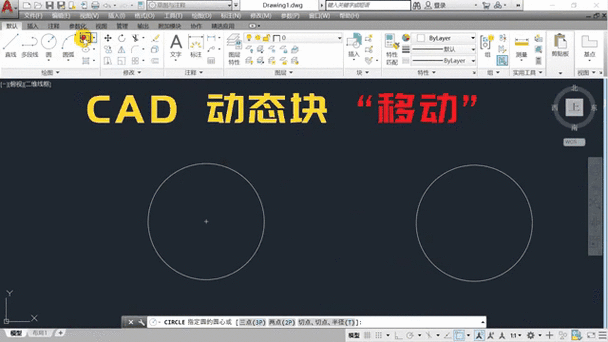

第一次用可见性参数时我激动得要死：一个块里藏好几种螺母，点两下就换。怎么做？首先定义块的时候加参数（线性、旋转、可见性都行），然后加动作关联参数，最后在块编辑器的查寻表里把参数组合设成固定值。听起来绕，其实照着网上的教程练一遍就通——我当时卡了两天，最后发现一个逗号写错了地方！
动态块还有个深坑：属性定义的位置。如果你设了可拉伸属性，记得把属性的“锁定位置”关掉，否则一拉伸属性文就跑到天边。这坑我踩过，出图前发现所有零件号都错位了……血泪教训。
模型空间vs布局：混乱之源
我猜很多人都经历过：在模型空间画好图，到布局里一比一出图，结果尺寸全变了。为什么？因为注释性没开。
注释性这个功能就是专门解决多比例出图的。文字、标注、填充、块——都可以设成注释性对象，然后给它们加多个比例。切换到布局视口，只要视口比例和注释比例一致，这些对象就能自动显示正确大小。不用再算来算去了。✅
问：为什么我在布局里标注的尺寸，在模型空间里看不到？
答：八成是你把标注直接画在了布局空间（图纸空间），而不是在视口内模型空间标注。AutoCAD的逻辑：模型空间是画图的地方，布局空间是出图排版的地方。标注要么在模型空间，然后打开注释性；要么在布局空间，但那样跟视图没关联，视图一移就傻眼。建议统一在模型空间标，并用注释性管理。
问：动态块中的可见性参数怎么控制多个对象？
答：在块编辑器里，你可以把多个图形对象分组，然后给每组指定可见性状态。比如一个螺栓块，有“头部”“螺纹”“垫圈”三组，可见性参数设为“完整”“无垫圈”“仅螺纹”三种状态，每种状态下勾选要显示的对象就行。关键是要把所有的图形都画在块内，然后通过可见性状态控制它们显示与否，而不是画好几个块。
还有图纸集管理器，我觉得机械设计必备。一个项目几十张图，用图纸集统一出图、自动编页码、批量打印，爽到飞起。配合字段功能，图号、日期自动更新，再也不怕改漏了。
那些“不务正业”的功能，偶尔有大用
比如数据提取。老板让你统计所有零件的长宽高，你不会真一个个量吧？用数据提取，直接导Excel，甚至可以链接动态块的属性。还有参数化约束，搞概念设计时用几何约束和尺寸约束，让草图驱动，改一个尺寸整体联动，跟三维软件似的。不过说真的，机械设计里约束用多了容易卡，还是动态块更稳。💡
三维建模？AutoCAD能做，但不建议。除非你是搞建筑或简单管道。机械三维还是老老实实上Inventor、Solidworks。AutoCAD的三维，就个鸡肋——食之无味弃之可惜。❗
最后啰嗦一句：快捷键改得顺手吗？我把F8正交换成了Ctrl+Q，F3对象捕捉换成了Ctrl+W，左手不用挪动，画图速度飞升。这不算技巧，是信仰。
