你这图纸谁画的？刚打开我就想骂人——图层名字叫“图层1”，线型全是实线，尺寸标注封闭得像在玩贪吃蛇。真的，搞机械出身的，图面就是脸面。脸都不要了还搞什么设计？
我干这行快二十年，从手工描图到三维建模，什么妖魔鬼怪没见过。但有些错误，年复一年，跟打不死的小强一样。今天咱们就掰扯掰扯这些破事儿，顺便给点实在的避坑指南。
尺寸标注：不是多了就好，也不是少了就妙
最烦那种恨不得把每个点都标上坐标的图纸。密密麻麻，生怕机床不知道每个像素的位置？封闭尺寸链——老生常谈了吧？可总有人把所有的长度尺寸一个不漏地串起来，然后标个总长。你知道加工一累积，公差全完蛋！聪明的标注是留一个开口环，让公差有地儿释放。
还有，重复标注。同一个特征，俯视图标了，剖视图又标，生怕看图的眼瞎？不仅浪费工夫，还容易引起矛盾——万一一个标 10，另一个标 10.0，工人到底信哪个？标准写得很清楚，功能性尺寸只标一次，如需重复，加括号当参考。可就是不听啊！

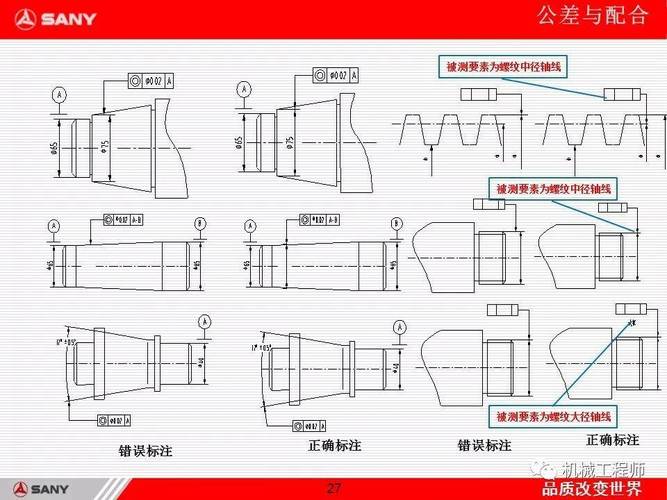

机械图纸尺寸标注错误案例对比
更气人的是漏标。孔距、槽深、倒角角度——这些关键活儿，他不标。跑去标些不痛不痒的轮廓尺寸。你是设计导弹还是儿童玩具？功能性，记住，先标那些影响装配、定位、运动的尺寸。其他的，靠默认公差或加工习惯都能搞定。
问：基准到底怎么选？老被质检挑刺说基准不合理。
答：哈哈，这个问题问得好。基准不是你想选哪儿就选哪儿的。设计基准、工艺基准、测量基准，最好统一。比如说，一个轴承座，安装底面就是天然的设计基准，你应该把高度、平行度往这上面靠。别天马行空拿个不加工的面当基准，那纯粹是给自己找麻烦。还有，长轴类零件，中心孔或者两端顶尖孔做基准，这是常识吧？可新手总爱拿毛坯面，一夹上去，跳动得你怀疑人生。
公差：你确定你给对了吗？
公差这玩意儿，是整张图纸的灵魂。给大了，零件倒是好做，装起来哐当哐当响；给小了，加工师傅追着你砍。最典型的——毫无道理的高精度。一个定位销孔，H7 足够了，你非得标个 H5。成本翻番不说，还容易被车间骂“书呆子”。反过来，该紧的地方松得离谱，比如轴承配合，你标个 H8/f7，机器一运转，内圈打滑，没几天就报废。
形位公差更是重灾区。很多图纸尺寸公差齐全，但平行度、垂直度、跳动一个没有。你以为给了直径公差就万事大吉？一根轴，直径尺寸合格，但弯得跟香蕉一样，照样装不进去。这种情况不加直线度或圆跳动？❗ 别等到装配时才发现，那可就晚了。

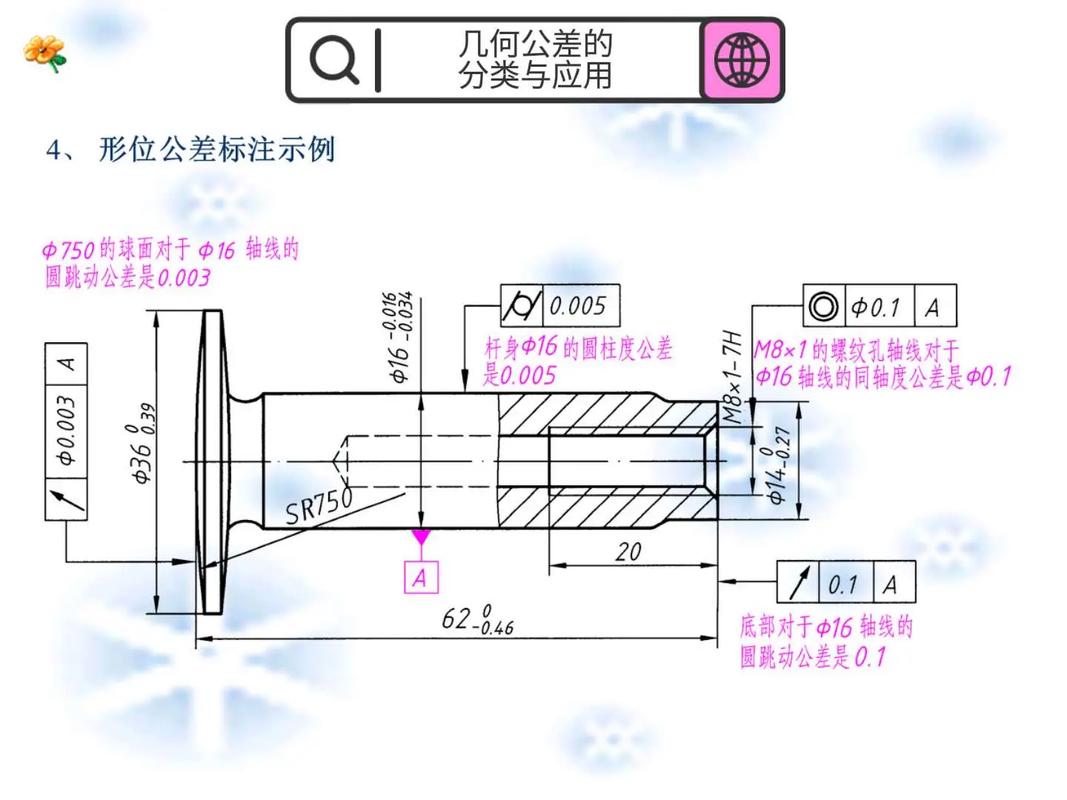

轴类零件形位公差标注示例
还有那个最大实体要求，符号是个圈里带M，很多人不知道啥意思，瞎用。它其实是给制造行方便的，结合尺寸公差和形位公差，保证可装配性。不懂就老老实实标独立原则，别玩脱了。
问：实在拿不准公差等级，有没有快速参考？
答：有！经验数据比硬记标准管用。一般配合：无相对运动的轻载，H7/h6；有导向的精密滑动，H7/g6；过盈配合，H7/p6 或 H7/r6。轴承位，按厂家样本，一般都推荐 H7 或 K7。普通加工，车、铣能达到 IT8-IT7，磨削才能到 IT6 以上。给公差前，先想想车间有什么设备，别异想天开。
标准化：别让你的图纸成为密码本
说真的，有些图纸拿过来，感觉像在破解达芬奇密码。图层名：“0”、“图层1”、“Defpoints”；线型：全 Continuous；字体：五花八门，每次打开问号满天飞。哎，你们公司没有模板吗？💡 标准化的第一步，就是建立统一的绘图模板——图层命名规范、线型颜色、字体样式、尺寸标注样式、标题栏，全部锁死。
还有标题栏。多少人的标题栏，图号随便写，材料栏空着，比例是 1:1 但打印出来明显不是。重量从不填，技术要求写“按国标”。请问国标几千条，到底按哪条？✅ 好的标题栏，图号应按企业编码规则，材料要细化到牌号，表面处理、热处理要求明确注明。这不仅是给别人看，更是保护你自己——万一出问题，追责时你说不清楚。

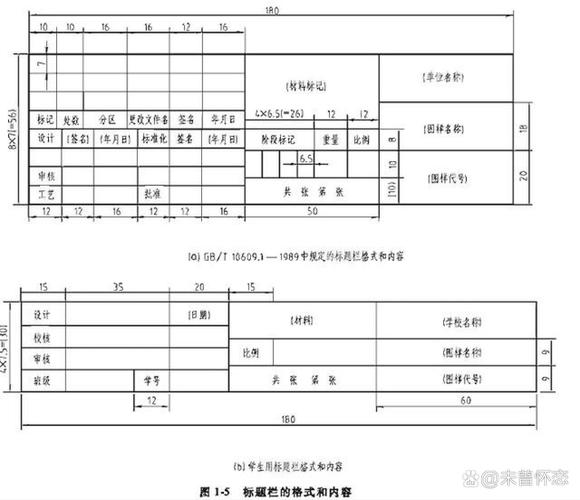

企业标准化机械工程图标题栏范例
另外，视图表达也属于标准化范畴。第一角投影还是第三角投影？大部分中国工厂用第一角，但外企或对外图纸常是第三角。你不标注，老外一看，左右颠倒，直接干废。一个小标志就能避免大损失，可就是没人加。
行了，今天就扯这么多。工业绘图这事儿，说大不大，说小不小，但细节里藏着真功夫。下次再看到那些鬼画符，记得直接扔回去——改不好别来见我！
