干了十五年设备，说实话，每次碰到气动设计问题，我反而会特别兴奋——不是变态，是那种“又来活了”的原始冲动。因为气动这东西，说简单也简单，无非气源、阀、缸、管子，接上就能动；说复杂，一个细节疏忽，整条线趴窝三天，你还查不出毛病，最后发现是排气节流阀装反了。对，就是那个几块钱的东西。
很多人入门气动设计，上来就看样本，选缸径、算行程，然后画原理图，信心满满——结果调试时气缸要么像老太太过马路，要么“咣”一声撞得山响，或者动作时序乱成一锅粥。我年轻那会儿也这样，带我的老师傅从不讲理论，只甩过来一句话：“你先把这十个气缸换完再说。”换完之后，我对气动设计的理解直接穿透了样本的二维图纸。❗所以这篇文章不谈空泛的“原则”，就把我记忆里最血淋淋的几个场景剥开给你看，顺便把那些没人愿意明说的门道捋一捋。
选型不是查表，是跟物理打架
选气缸，拿本选型手册，看着推力表一勾？大错特错。我曾经设计一个翻转工装，负载算得精确到小数点后两位，结果气缸推起来抖得像帕金森。死活找不到原因，最后拿高速摄像一拍——翻转角度到45°时，力矩变化让实际所需力被放大了近三倍，而我只算了静态平衡。气动设计里最阴险的就是动载和冲击，样本上那个推力是在恒定速度下测的，实际动作起始瞬间，静摩擦力、负载惯量、甚至气管到气缸的充气时间，全在跟你作对。

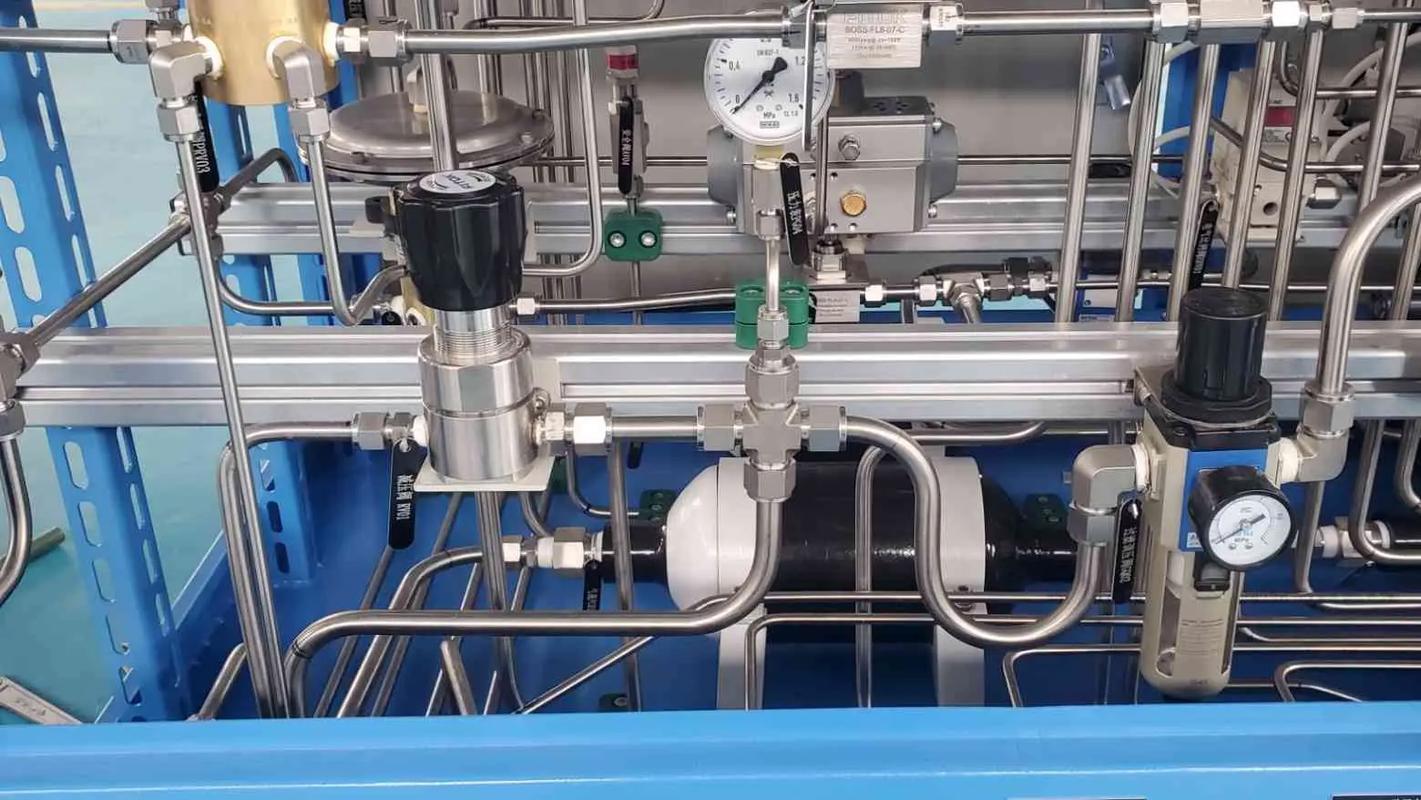

✅再一个，气缸的耗气量。有些人算都不算，大不了空压机开大点？天真。有一个项目，三十几条气缸同时动作，选了个小巧玲珑的储气罐，结果系统压力掉到0.3 MPa，阀都不换向了。后来总结：气动设计必须把最坏工况叠加出来——所有气缸同时最大速度行程，加上泄漏，再乘以1.2的安全系数，去配气罐和空压机。不然就得在后半夜跪在设备旁加罐，那酸爽。

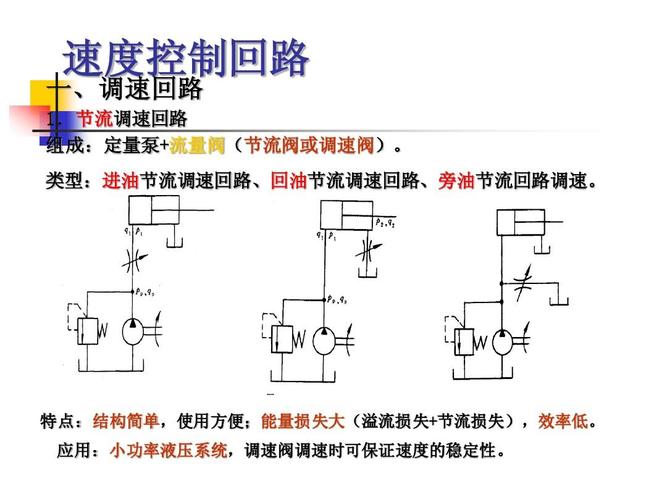

回路里的魔鬼：速度控制、排气节流与冲击
不知道从哪年开始，流行用“排气节流”来控制气缸速度。理论上完美，调节背压，让速度平稳。但在实际调试中，排气节流阀调到某个位置，气缸走起来一顿一顿的，或者到位时反弹。原因？过度节流导致有杆腔和无杆腔压力平衡失控，加上密封圈“粘滑效应”。这时候别死拧节流阀，先去检查润滑——气动元件不是不用油，是用了不合适的油或者干脆没油。✅❗
还有缓冲。标准气缸自带缓冲垫，但高速重载下，那个橡胶圈一个月就碎。我就吃过亏，换成了带可调气缓冲的，结果缓冲调节螺钉被操机员拧来拧去，最后撞缸。后来我学乖了：凡是速度超过300mm/s且负载超过5kg的，一律外加液压缓冲器，哪怕成本高一点，但比停机换活塞杆划算。气动设计里，可靠性很多时候不是靠参数推导，全靠这种“血泪教训”堆出来。
问：排气节流和进气节流到底该用哪个？为什么有些人说排气节流更稳？
答：官方说法是排气节流能形成背压，防止气缸“冲出去”。但我试过无数案例，多数场合确实如此。但有个致命例外——垂直安装，负载在靠自重下落时，排气节流如果开得太小，下腔压力崩掉，负载会失控下坠。这时必须配合单向阀和快速排气阀，甚至要做成平衡回路。所以没绝对，看你具体工况，别信模板。

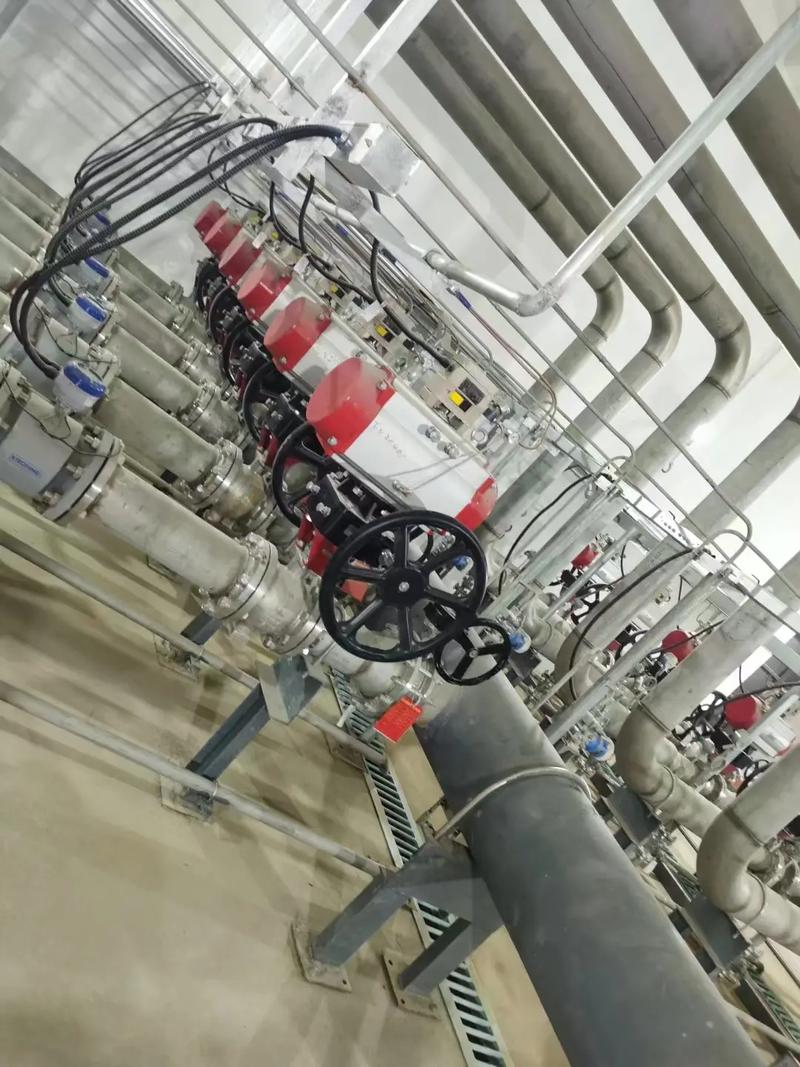

阀的选型玄学：通径、流量系数与那该死的泄漏
电磁阀选型，很多人就看接口尺寸，1/8、1/4这样选，觉得通径一样就行。但阀的流量特性曲线才是命脉。曾经有一个高速移栽机构，气缸要0.1秒伸出，选的阀样本上标的Cv值够，但实际响应巨慢。查了三天，发现阀的响应时间有30ms，而我的控制脉宽只有40ms，阀芯还没完全打开就该关断了。从此我要求：高频应用，必须看阀的切换时间曲线，而不是最大流量值。💡
再就是泄漏。集成阀组用久了，气“滋啦滋啦”漏，工人们嫌吵，拿生料带把消音器缠上。结果排气不畅，气缸动作变慢，整个节拍都乱。我后来在所有气动设计的维护规范里加粗一条：每个班必须听漏气声，消音器定期更换。因为气动系统40%的能耗浪费在泄漏上，但很少有人真去算这笔账。
问：你能简单讲讲气动设计中，三联件到底放什么位置最合理？很多图纸上位置很随意。
答：这问题好。三联件——过滤器+减压阀+油雾器，传统放法是在设备进气口。但现在很多气动元件无油化，油雾器被省了，改成过滤+减压。位置有讲究：一定要放在硬管之后、软管分支之前，并且要考虑排水方便。最恨那种把过滤器装在天花板上的设计，还带自动排水，堵了都不知道，最后水灌进气缸，活塞锈死。我现在画图，手动排水的三联件永远在操作者腰部高度，看得见、摸得到。

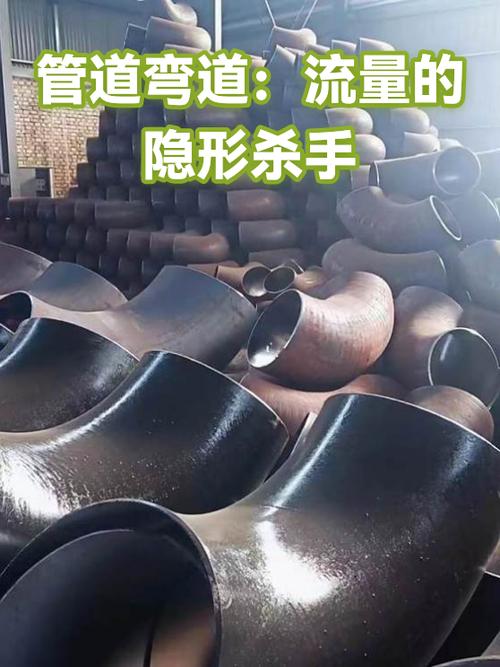

气管布局与弯头：压降的隐形杀手
说个容易被忽略的：气管走向。设计时在电脑上拉得横平竖直，实际现场工人一装，弯得像九曲桥。每个直角弯头相当于增加2~3米直管阻力。我测过一个惨案：从阀到气缸理论4米，用了八个弯头，压降达到0.15MPa，气缸只能出75%的力。所以后来我强制要求：气管转弯必须用成型弯头或大弧度，禁止野蛮折弯，并且在手册里标注“最大压降不超过0.03MPa”作为验收条件。
还有一个坑——集中排气。多条气管汇到一个大消音器，结果背压反作用于所有阀，导致低压时阀芯不复位。这种问题查起来要命，因为单个动作都正常，联调就乱。气动设计必须考虑背压干扰，必要时用独立排气或设置单向隔离。❗细节是魔鬼，这句话在气动上体现得淋漓尽致。
好了，我喷了这么多，其实最想说的是：气动设计没有万能公式，它需要你在现场摸爬滚打，去听气缸的“呼吸声”，去感受阀的换向振动，去闻那股压缩空气特有的油味。样本和数据只是起点，真正的设计在调试阶段才开始。下次当你面对一堆阀岛和气缸时，别急着画图，先去车间看看那些仍在运转的老旧设备——它们身上的补丁和贴纸，往往比任何手册都管用。
