工业显微镜选型实战：参数虚标？我教你撕开厂商的遮羞布-中远盛泰工业

说实话，选工业显微镜这件事，我交的学费够买十台徕卡了。你信不信？很多工程师第一次采购时，眼睛里只有“放大倍率”——1000倍！2000倍！听着就带劲。结果呢？买回来的显微镜，看是能看，图像边缘糊成一团，尺寸死活对不上。那种懊恼，比吃了苍蝇还难受。问题出在哪？工业检测不是看热闹，是看门道。忽略了数值孔径、工作距离、照明这些硬核指标，光盯着倍率数字，就是韭菜命。

别被参数忽悠：数值孔径才是硬通货

有个同行给我看一款“5000倍”工业显微镜的报价，我差点笑出声。5000倍？就凭那个0.25的数值孔径？物理定律摆在那里，光学分辨率由NA决定，不是倍数。你把一个小图放大到海报那么大，像素点都糊成渣了，那叫数码变焦，不叫光学分辨。

NA，即数值孔径，决定了物镜收集光线的锥角，直接关联到最小分辨距离。公式R=0.61λ/NA，λ是光波长。你看，NA越大，分辨率越高，能看清的细节越细微。但NA大，通常工作距离就短，景深也浅。所以选型就是在分辨率和适用性之间走钢丝。我吃过亏。一次测微电子元件，选了款NA0.95的100倍油浸物镜，分辨率是真高，但那个工作距离——0.2毫米不到！工件稍微有点起伏，镜头直接撞上去，赔了夫人又折兵。

工作距离：忘掉它，你的镜头随时被工件撞碎

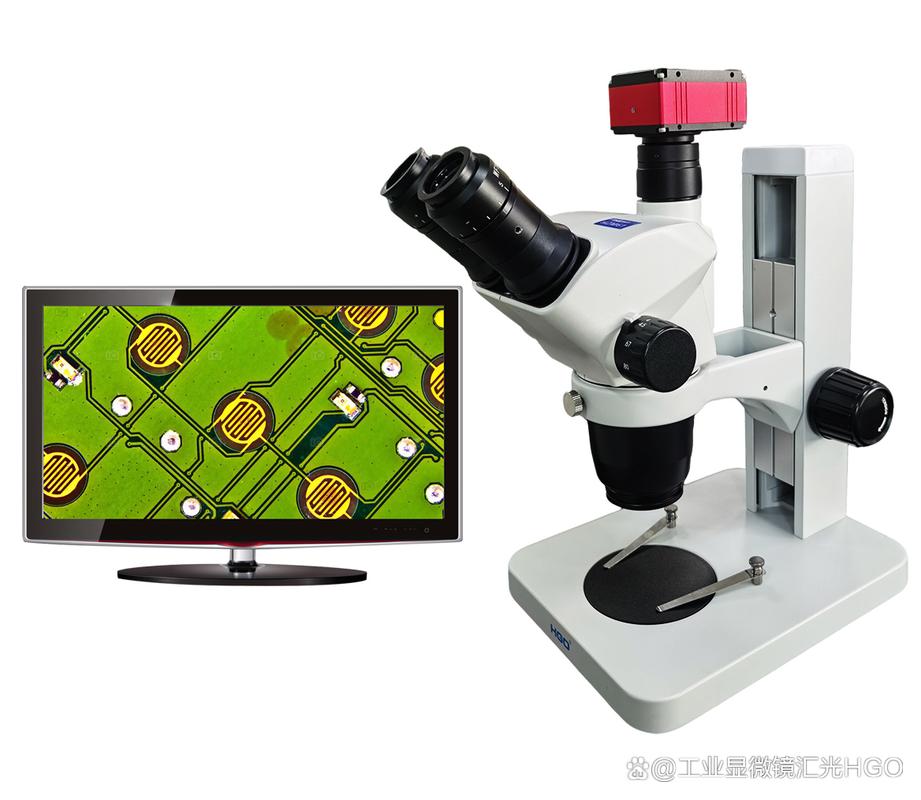

工业件不是生物切片，它们有厚度、有台阶、甚至有焊点。之前带一个徒弟，他用普通金相物镜去观察带封装的芯片，聚焦时“咔”一声，镜片崩了一角。几千块钱打水漂。 长工作距离物镜（LWD）是工业显微镜的标配选项。比如50倍物镜，普通款工作距离可能只有0.6mm，LWD款能到10mm以上。当然，NA可能会略低，但在很多场景下，先够得着，再谈看得清。 💡一个小诀窍：如果样品表面高低差超过5mm，直接考虑体视显微镜或带长工作距离物镜的金相显微镜，别硬上高倍率。体视显微镜的景深和立体感，是看断口、焊缝这类粗糙表面的王者。

照明不给力，再好的镜子也白搭

照明是显微镜的灵魂，说三遍都不够。金属表面反光、透明材料内部应力、污染物痕迹……不同的光照方式，揭示的信息天差地别。 ⚠️ 我经常见到：实验室用环形灯凑合看抛光截面，结果划痕、浮雕层完全被光淹没。换成同轴光，平坦区域的划痕立刻显形；加上偏振，不同相组织的彩色衬度简直惊艳。还有微分干涉差（DIC），那是奢侈享受，让原本无色的表面呈现浮雕感。如果预算允许，DIC物镜转盘值得加，尤其在半导体和精密加工领域。

QA环节：这些坑我踩过了，你们就别跳了

问：工业显微镜和普通生物显微镜到底区别在哪？不能通用吗？ 答：光路设计、样品台、照明系统完全不同。生物显微镜多是透射光，样品薄；工业显微镜大量使用反射光，样品是块状。你拿生物镜看金属，一片白花花。反过来用工业镜看细胞，透射光组件缺失，基本抓瞎。💸 除非你买的是带透反射照明的多功能显微镜，但价格嘛…… 问：我主要测金属截面金相，是不是必须买金相显微镜？ 答：不一定。如果你预算吃紧，又想兼顾电子元器件外观检查，可以考虑金相显微镜加一个体视目镜，或者选一款倒置金相显微镜搭配透射附件。但说实话，专用还是更好，尤其是景深控制和照明均匀性。金相显微镜的物镜通常是平场消色差甚至平场复消色差，边缘畸变控制比体视镜强太多，做定量分析时你就知道这有多重要。 问：为什么我的显微镜做图像拼接时总有错位？是软件问题吗？ 答：多半是载物台精度不够，或者软件算法太烂。工业级显微镜的机械平台，重复定位精度要在微米级。有的便宜货，电动台走个来回，位置能偏几十微米，拼接自然对不齐。另外，算法对焦点的提取、特征匹配也很关键。❗ 建议买之前让厂商拿你的样品跑一遍全流程，别信PPT。 问：国产显微镜和进口的差距到底有多大？值不值得多花几万？ 答：光学镀膜和装配工艺，肉眼可见的差距。进口高端镜，视场均匀、色差校正完美，长时间观察不累。国产中低端，边缘成像衰减明显，镀膜易老化。但如果你只是常规质检，倍率不超过500倍，国产高端也够用。关键看你的容忍度和预算。我的经验：在核心观察物镜上砸钱，买进口；周边附件，国产替代。

最后啰嗦几句

选工业显微镜，不能只翻样本册。带上你的典型工件，去经销商那里实操。得注意几点：✅ 边缘清晰度是否一致？✅ 切换物镜后，中心偏移大不大？✅ 照明系统能否覆盖整个视野？✅ 软件测量功能是否方便？我见过最离谱的事：一家工厂买了台高端进口显微镜，结果因为防震台没配，楼上冲压机一开，图像抖成帕金森。环境、工装、软件，缺一不可。别再只盯着倍率数字了，那玩意儿最容易造假。数值孔径、工作距离、照明系统、机械精度——这四项，才是工业显微镜选型的四大金刚。你记住了吗？
