说实话，干质检这行十二年，被设备坑的次数，比被老板骂的次数还多。尤其是测厚仪，这玩意儿看着简单——探头一怼，数字一跳，对吧？但如果你真这么想，那离报废一批零件不远了。❗
记得第一次被坑，是2015年。车间刚引进一台国产涂层测厚仪，价格是真香，不到进口的三分之一。第一天检测钣金喷涂件，数值飘得像心电图。我以为是探头脏了，擦完再测，还是忽大忽小。最后发现——它对基体粗糙度敏感得要命，磨床加工过的45钢表面，测出来的涂层厚度比实际厚了20um。那一批货全返工，扣了我半个月绩效。💢
后来我才明白，买测厚仪不是买菜，光看参数表上那行“精度±1um”根本没意义。你得知道这精度是在什么条件下测的：平板上？曲面上？有没有振动？温度多少？这些参数表上不会写，但车间里全碰得到。
测厚仪到底怎么选？别听销售瞎忽悠
现在市面上的测厚仪，主要分三类：电磁涡流式（覆层测厚仪）、超声波测厚仪，还有激光/射线类的。预算够的话，直接上分体式探头的那种——内置探头的测厚仪，遇到异形件就抓瞎，你不可能把整台仪器塞进管子里测内壁吧？

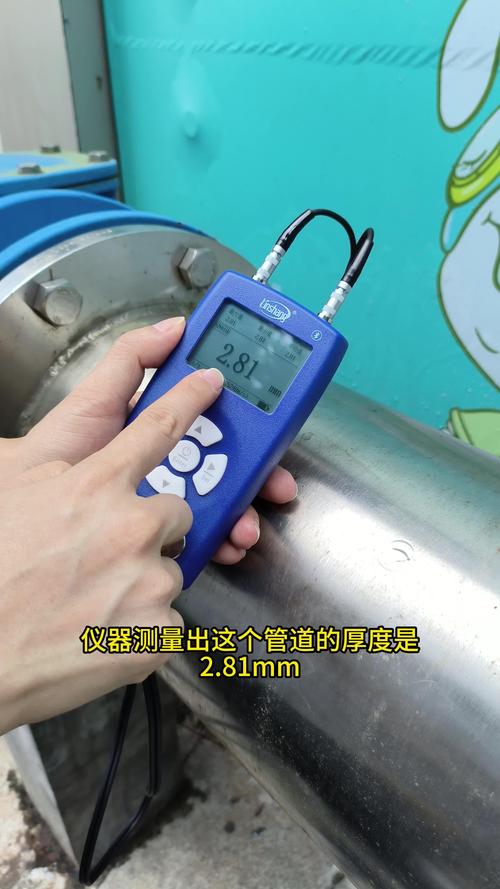

我踩过最大的坑，是买超声波测厚仪测薄壁管。销售跟我说“能测0.1mm”，但没说是钢管的0.1mm还是铜管的0.1mm！超声波的波速在不同材料里差远了，而且薄壁管回波信号弱，稍微有点耦合不良，读数就跳。那次测铜管，0.12mm的壁厚，测出来0.21mm——直接超差。后来老老实实租了台高频超声测厚仪，才搞定。
所以，选型第一条：明确你的被测材料、厚度范围、表面状况，再拿样品去实测，别信参数信实测。第二条：关心探头的寿命。覆层测厚仪的探头是易耗品，红宝石测头磨损后，零点会漂。我们厂每年花在探头更换上的钱，比买仪器本身还多。
问：测厚仪精度标称±(1%+1um)，到底啥意思？
答：这个公式很鸡贼。1%是测值的百分之一，1um是绝对值。假设你测100um涂层，误差可能达到±(1+1)=±2um，还算可以。但如果你测5um涂层，误差就是±(1+0.05)=±1.05um，相对误差21%！所以测薄涂层，要看绝对精度，别看相对精度。
车间里的实战技巧：这些没人告诉你
校准。天天被忽略，但最能坑人。很多年轻人一开机直接测，我却养成了“每次使用前必用标准片校准”的强迫症——哪怕昨天刚校过，环境温度一变，结果可能就偏。特别是冬天，车间早上15℃，下午20℃，对磁感应法的影响不小。
还有，测厚仪对边缘效应很敏感。测工件边缘1cm范围内的涂层，读数通常会偏高，因为磁场在边缘扭曲了。我一般离边至少1.5cm才测，或者用辅助夹具屏蔽磁路。这招是从一个德国老头那学的，国内资料很少提。
问：测厚仪突然死机或数值乱跳，怎么快速排查？
答：别急着打电话叫维修。先换电池——我知道这听起来弱智，但至少一半的“死机”是电压不足导致的。然后检查探头线缆，尤其是连接器，那地方容易进灰接触不良。最后，用手指弹一下探头看读数变不变——如果猛变，很可能内部焊点脱了。这三步做完，80%的问题能定位。
还有个细节：测曲面时，曲率半径小于厂家规定的临界值，读数会漂。解决方法是用同曲率的标准片校准，或者在工件上找一个已知厚度的参考点，用偏移量修正。别硬背数据，要理解原理。
未来的趋势：智能化，但别被“智能”忽悠
现在很多测厚仪带蓝牙、APP、云存储，看着挺炫。但说实话，大部分车间的应用，能保证测量准确就谢天谢地了。无线传输是方便，可一旦信号被金属屏蔽——比如测大型钢构件内部——数据丢包让你想摔手机。💡我建议，先确保基础功能扎实，再谈扩展功能。比如德仪一款老掉牙的测厚仪，没彩屏没蓝牙，但用了十五年零故障，这才是工业需要的。
不过，AI辅助测量确实是个方向。有些新机子能自动识别被测材料，调节参数，甚至预测探头寿命。我们试用过一台，测不同合金钢管时不用手动切换模式，效率提升不少。但价格嘛……够买几台普通测厚仪了。值不值，看你的品控要求。
最后说一句，测厚仪是“量具”，不是“玩具”。定期送检比对，做好MSA（测量系统分析），比你花大价钱买高端型号重要得多。毕竟，再准的仪器，用的人不讲究，也是白搭。😤
