X光检测真相：老师傅打死不说的5个关键点-中远盛泰工业

上个月，老李又栽了。一批出口的铝合金铸件，厂里新来的小伙子拍胸脯说X光片全看了——没问题。结果呢？客户收货后直接退货，附带一张切面照片：缩松连成了串，跟蜂窝煤似的。老李气得直拍桌子：“那片子明明有，你怎么就看不出来？！”小伙子委屈：“我用了自动判图软件啊……” 这事儿吧，真不赖软件。 X光检测这行，水太深。

一、别迷信设备，人比机器重要

说实话，现在设备越来越智能。一键拍片、AI辅助评片，甚至能自动标出缺陷位置。可问题来了——

机器标出来的红框，十个里面有三个是伪缺陷。为什么？因为算法是死的，它分不清铸件结构本身的过渡区，也搞不懂什么叫“允许存在的微小疏松”。更别提那些复杂几何形状带来的投影重叠，AI直接懵圈。我见过最离谱的一次，一台进口设备把浇口部位的正常厚度变化标成裂纹，吓得质检员连夜打报告。后来老师傅拿片子对着零件一比划：“这叫热节，工艺设计就这样。” 所以，人永远是最后一道关。但判图这活儿，没个三五年实战经验，真不敢说靠谱。你得懂材料、懂工艺、甚至懂铸造时那炉子脾气。

二、参数调错？一小时白干

X光检测不是按快门那么简单。电压、电流、曝光时间、焦距、胶片类型（或者数字探测器参数），牵一发动全身。记得有一次，车间赶急件，工人把电压从160kV调到180kV，想着穿透力更强、图像更亮。结果片子出来一片白，焊缝细节全没了。为啥？电压过高，射线硬度太大，衰减差异变小，对比度直接完蛋。后来老老实实降回150kV，加长曝光时间，缺陷才显形。 💡这里有个坑：千万别以为电压越高越好。问：电压高点是不是穿透力更强？答：是，但穿透力强不等于图像清晰度好。电压一高，材料对射线的吸收系数差异就缩小，原本能看见的气孔、夹杂可能直接“淹没”在背景里。尤其铝合金这种轻金属，电压过了90kV就得小心，160kV以上基本只能看个轮廓。问：那曝光时间呢？有的说越长越好，有的说会散射？答：曝光时间得配合电流和焦距来。时间长了确实增加曝光量，但散射也增多，尤其厚工件，散射辐射会让片子发灰。一般原则是：用相对低的电压、较大的管电流、适中的时间。具体还得看工件厚度和材料，建议每次换活先做个阶梯试块曝光测试，别偷懒。

三、那些年我们误判的缺陷

缺陷识别，才是真正见功力的地方。

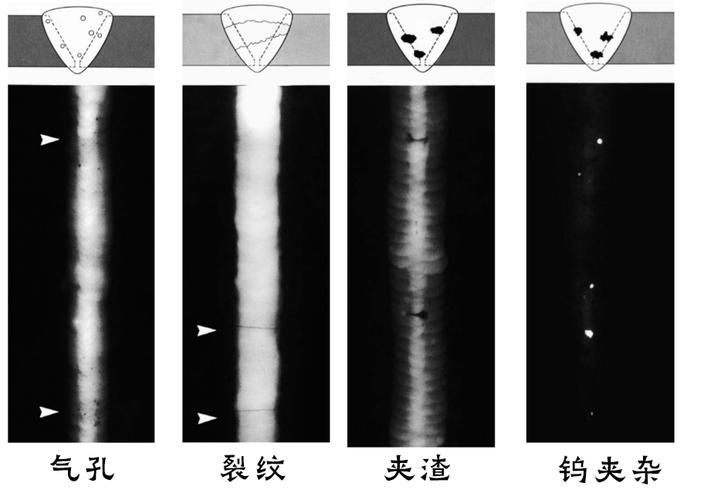

气孔和缩孔，新手常搞混。简单说吧，气孔一般是圆的，边缘光滑，分布没规律；缩孔就复杂了，形状不规则，常伴随树枝状纹理，而且多在壁厚突变处。可实际片子上，经常出现重叠——铸件壁薄的地方，气孔和疏松搅在一起，跟水墨画似的。更坑的是裂纹和划痕。裂纹是断裂面，边缘尖锐，走向沿应力释放方向；划痕呢，通常很直，深浅均匀，而且可能跟表面操作有关。但有一次，我们在一根轴类锻件上看到一条“裂纹”，惊出一身冷汗，拆下来磁粉一查——结果是个深加工刀痕，虚惊一场。 ❗所以，经验法则是：X光片子只能告诉你“有异物感”，最终定性，还得结合工艺、位置、甚至解剖。

四、防护问题，别拿命开玩笑

搞X光检测，辐射安全是底线。可总有人不当回事。去年业内通报了个事：某小厂为省钱，防护门联锁坏了半年不修，操作师傅每次拍片就猫在铅帘后面躲着——时间一长，血检白细胞低得吓人。后来强制整改，老板还嘀咕“小题大做”。 💀说句不好听的：射线看不见，等看见症状就晚了。个人剂量计必须戴，定期送检；环境监测不能断；机房门缝都得贴上铅皮。特别是移动式X光机现场拍片，警戒线拉到位，别怕麻烦。有时候，一个疏忽，搭进去的是职业生涯。

五、新技术？别急着追

DR（数字射线成像）、CT，这两年吹得神乎其神。没错，数字系统成像快、可调节、能实现三维透视。但—— 我问一句：你厂里那批老活，真需要CT吗？对大多数常规铸件焊缝，一张工艺正确的胶片，成本低、分辨率高，够用了。DR的优势在即拍即看，特别适合流水线快节拍；CT则用在关键内部结构分析、精密尺寸测量。但如果你的工件厚达150mm的铸钢，CT扫描一次就几千块，而且对孔隙的检出率未必比得上底片——因为散射校正没做好的话，CT图像反而噪点一堆。 ✅我的建议：先把手头的X光机用到极致，再考虑升级。很多时候问题不在设备，而在人的操作和判图水平。问：什么时候必须用CT？答：当缺陷的定位和形态对安全评估至关重要时。比如航空发动机叶片的内部冷却通道、3D打印植入物的连通孔隙率。这类活，二维投影真看不全。但常规工业，做好工艺控制和底片验证，X光检测完全能守住质量大门。

X光检测真相：老师傅打死不说的5个关键点

一、别迷信设备，人比机器重要

二、参数调错？一小时白干

三、那些年我们误判的缺陷

四、防护问题，别拿命开玩笑

五、新技术？别急着追

文章目录

最新文章

热门标签
