上周在客户现场，又见着用502粘金属的。简直了。我忍住没翻白眼——因为已经不是第一次了。工业胶粘剂这玩意儿，真不是超市货架上随便拿一瓶就能用的。有时候看着结实，过两天就崩了。更惨的是，出了问题你还不知道是胶的问题还是工艺的问题。干了十几年，我把自己扎过的刺儿、踩过的坑捋一捋，今天全抖出来。

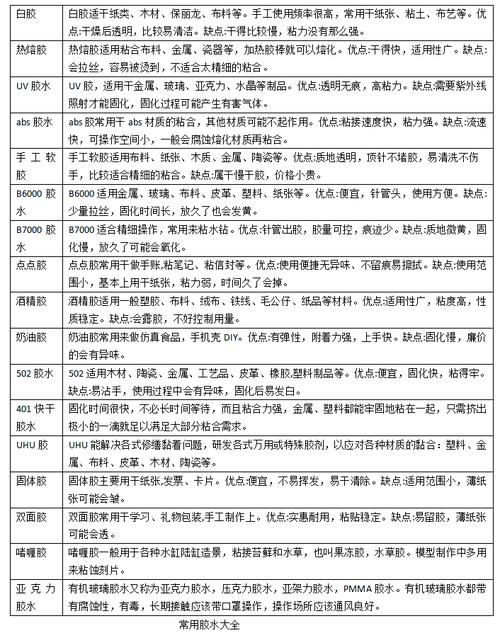

工业胶粘剂种类多，可不是“万能胶”
先说个基础的。环氧树脂胶，结构粘接的扛把子，强度高，耐化学品，缺点是需要混合，固化慢。然后是厌氧胶——这货特别好玩，在空气里不干，锁在螺纹缝隙里没氧气就固化了，专治螺丝松动。很多人图省事拿它当万能胶，结果粘接面一大就歇菜，因为中心缺氧固化不完全。还有聚氨酯胶，弹性好，抗冲击，但耐温不行，七八十度就软了。紫外线固化的UV胶，电子厂用得飞起，三秒定形，可惜得透光。硅酮胶耐候性一绝，但强度嘛……也就密封用用。
最怕遇上那种销售，举着管子信誓旦旦：“我们的胶水什么都能粘！”一听这个，我扭头就走。粘塑料的和粘金属的，能一样吗？高表面能低表面能，极性非极性，学问深着呢。
粘不牢？八成是表面处理没到位
别小看这一步。我见过太多人，直接拿抹布蘸点酒精擦擦就上胶，结果——掉。知道为什么吗？工业零件上不光有油，还有脱模剂，尤其塑料件。那层东西肉眼看不见，滑溜溜的，胶水根本咬不住。还有些金属件有氧化皮，虚虚浮浮一层，必须打磨掉。
问：为什么我用酒精擦干净了还是粘不住？
答：酒精只能去浮尘和部分油脂，对付有机硅类脱模剂完全没辙。得用专业清洗剂，比如异丙醇或者丙酮，狠一点的直接上等离子处理或者火焰处理，把表面活化一下。另外，有些塑料比如聚丙烯、聚乙烯，不处理的话，什么胶都不好使，必须打底涂或电晕。
那次给一个医疗器械客户粘ABS外壳，试了四五种胶，全都一掰就开。后来一查，模具上喷了高浓度脱模剂。我们用超声波清洗加专用底涂，再粘，强度直接爆表。教训啊！表面没搞干净，胶水再牛也白搭。
另外，表面粗糙度也有讲究。不是说越糙越好，太糙了胶层厚薄不均，反而容易产生应力集中。一般Ra3.2到6.3μm最理想，用砂纸打出均匀的划痕即可。
选型不光看强度，还得看工况
很多工程师以为，数据手册上剪切强度30MPa就万事大吉。天真！强度是在实验室标准条件下测的，实际环境呢？温度一变，热胀冷缩，没准胶层直接撕裂。比如我早年用一款丙烯酸胶粘铝和钢，夏天装车冬天全开裂——两种金属膨胀系数差老远，胶又太脆，一点缓冲都没有。后来换成聚氨酯，带弹性，好了。
问：需要耐高温的胶接，厌氧胶能行吗？
答：一般厌氧胶耐温在-50℃到150℃，个别能到200℃，但长期高温老化很快，强度会下降。如果工况持续180℃以上，老老实实用环氧树脂或者硅酮胶，甚至无机胶（像陶瓷胶能扛1000多度）。别忘了考虑冷热冲击，选胶时玻璃化转变温度（Tg）很关键，Tg以上胶变软，强度暴跌。
还有介质因素。化工厂的管路，胶水得耐酸耐碱；食品机械，必须通过FDA认证；电子行业，要耐高低温交变和耐盐雾。这些在选型时一个都不能漏。
几个血泪换来的实操建议
1. 别信“免处理”：不管包装上写得多么天花乱坠，老老实实清洁、打磨、活化，不会错。

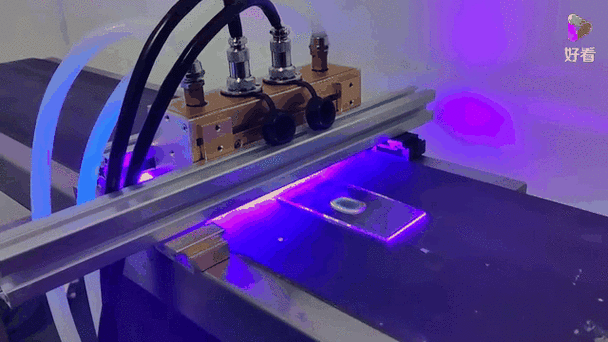

2. 固化时间要给足：很多事故是因为没等完全固化就受力。环氧胶要24小时才全干，UV胶虽然表干快，但深层固化可能需要延长光照或加热后固化。
3. 自己做个小样测试：剪切强度、剥离强度、耐温性，实测一下花不了多少时间，比丢了订单强。
4. 留样追溯：每批胶水留个样，万一出问题可以复测黏度、固化时间，免得背黑锅。
5. 安全别忽视：厌氧胶有刺激性，环氧会过敏，UV胶对眼睛有害，通风和手套护目镜标配。
总之，工业胶粘是一门精细活，科学和手艺各占一半。别迷信“大概齐”，否则等待你的就是半夜的投诉电话。选对了，粘好了，这玩意儿能替代焊接，减重降本，神奇得很。是吧？
