搞机械的，谁没被泄漏坑过？
上周车间一台液压站漏油，查了三小时才发现——接头螺纹上那层薄薄的密封胶，涂错了。结果整条生产线停了半天，老板脸都绿了。
选错一支密封胶，能惹这么大麻烦？你别说，还真能。有些胶遇油会膨胀，有些高温就脆化，还有的根本粘不牢金属。这就好比让文科生去焊电路板，再努力也白搭。
选密封胶，首先得搞清它到底是干嘛的。密封、锁固、填充、防漏……不同场景，胶性天差地别。但市面上那些花里胡哨的型号，别说新手，老钳工有时候都看懵。
螺纹锁固？平面密封？先看懂这三大类
车间常用的密封胶，按用途可以粗暴地分三类。说实话，这么分不严谨，但实用。
第一类：螺纹锁固胶。专治螺丝松动，也兼备密封效果。涂在螺纹上，固化后形成坚韧的胶层，既防松又防漏。记住，它有高、中、低强度之分——别把高强度胶用在需要经常拆的螺栓上，否则下次卸螺丝时你可能会骂娘。
第二类：平面密封胶。用来取代传统垫片，优点是不用担心垫片老化、压溃。涂在法兰面，室温固化后形成弹性密封层。不过有个坑：有些胶需要密封面完全无油，否则粘不住。所以施工前要先清洗，用丙酮擦一擦，别偷懒。
第三类：液态垫圈。其实就是厌氧胶的一种，专用于刚性法兰。它填充间隙的能力极强，固化后耐压、耐油。但有个前提——金属面必须干净，而且间隙不能太大，0.25mm以内最佳。否则，胶根本固不了。
选型三步走，照着做错不了
第一步，看介质。耐油性？耐水性？耐化学介质？如果密封的是酸碱溶剂，普通胶胶很快就烂了，必须选氟橡胶基或特种硅胶类。
第二步，看温度。高温工况（>200℃）你得用耐高温硅酮密封胶，-60℃低温则要考虑弹性保持力。有一次我见人把室温固化的硅胶用在排气管上，三天就碳化了，漏得跟筛子似的。
第三步，看拆卸需求。需要维修吗？如果是经常拆的部件，选低强度锁固胶或可剥离密封胶。不可拆卸的部位，直接上高强度厌氧胶。
施工不讲究，再好的胶也白费
光选对胶，只是第一步。涂胶手法比选型更重要——这句话我逢人就说。

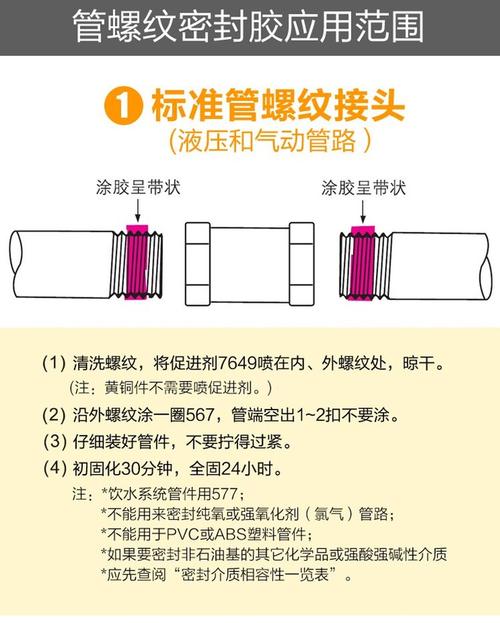

紧记得，螺纹密封一定要涂满一整圈，但不能太多。流到螺纹外面就白干了，更糟的是胶如果掉进油路，堵了阀芯，那画面太美我不敢看。
平面密封，胶条直径要均匀，离内缘保持2mm左右距离，避免挤压后胶进入流道。螺栓拧紧顺序有没有讲究？有！对角分次拧，扭矩要均匀，不然法兰面歪斜，胶压不实。
还有，固化时间必须给足。厌氧胶在无氧环境下需要24小时才能全强度，心急的哥们，灌了油就开始试机，结果一开机就漏，还骂胶不好。其实胶是冤枉的——它还没硬呢！
问：螺纹锁固胶涂之前到底要不要涂抹底剂？
答：多数情况不需要，厌氧胶直接接触金属就能固化。但如果材质不活跃（如不锈钢、镀锌件），固化会很慢，这时候就得用底剂（Primer），否则一天过去还是黏糊糊的。另外，低温环境也建议用底剂加速固化。
问：为什么我的平面密封胶总是漏，明明涂得很仔细？
答：八成是法兰面没有清理干净。油、水、切削液都会严重影响粘结力。记得用专用清洁剂或丙酮彻底除油，再用干净布擦干。还有一点，法兰面变形了光靠胶是救不回来的——平面度要控制在0.1mm以内，否则只能重加工。
回头说说那些奇葩的失效案例
去年一个同行跟我吐槽，他们厂一台进口减速机，装配时全部用了某高端品牌密封胶，结果试机时，箱体接合面冒油泡。排查了半天，发现是工人在清理残胶时用了酒精，而酒精里的水分让金属面产生微锈，胶根本就没粘住。这细节，谁想得到？
还有更绝的：某自动化生产线，气缸接头大量漏气，原因竟然是密封胶型号选对了，但储存不当——胶管被太阳直晒，里面的预聚体早已部分固化。浪费了胶不说，数千个接头全部返工。
所以啊，密封胶这东西，别看体积小，用错了它能让一台设备、一条产线甚至一个项目翻车。但用对了，它就是静默的守护神。
最后啰嗦一句：别总图便宜买无标胶。包装上连固化速度、耐温范围都不标的，很可能就是坑。去买有数据手册的工业胶，哪怕贵一点，也比停工损失划算。
💡 小贴士：定期检查库存密封胶的保质期。厌氧胶一旦过期，固化性能直线下降，到时候抹了等于没抹。
