说实话，搞设备维护这十几年，被润滑脂坑过的次数……两只手数不过来。上个月，厂里一台德国进口减速机，因为换了便宜的国产脂，高温结焦，轴承直接抱死，维修费够买两台新的了，你说冤不冤？
润滑脂这东西，看着简单，涂上去转两圈就行。其实门道极深，比润滑油复杂得多！大部分故障，不是脂不好，是压根选错了类型。今天不扯教科书，就聊聊那些血泪教训换来的选脂思路。
润滑脂到底是个啥？别被名字骗了
很多人以为润滑脂就是“稠化了的油”。错！它是个半固体分散体系。基础油被稠化剂像海绵一样吸附着，形成网状骨架。慢速搅动时结构破坏，变成流体；停止后恢复半固态——这种触变性，才是润滑脂的核心价值。所以，不同稠化剂，出来的东西天差地别。
常见稠化剂：✅ 锂基：性价比高，但耐温一般（滴点180°C左右）。✅ 复合锂：耐高温，好泵送，寿命长，现在主流。✅ 聚脲：天生抗氧，高温下几乎不结焦，但剪切安定性差些。✅ 膨润土：无机稠化剂，没滴点！极端高温用，但防腐一般。还有磺酸钙复合型，自带极压防锈，一专多能，就是贵。
选脂不看这几项参数，等于盲选

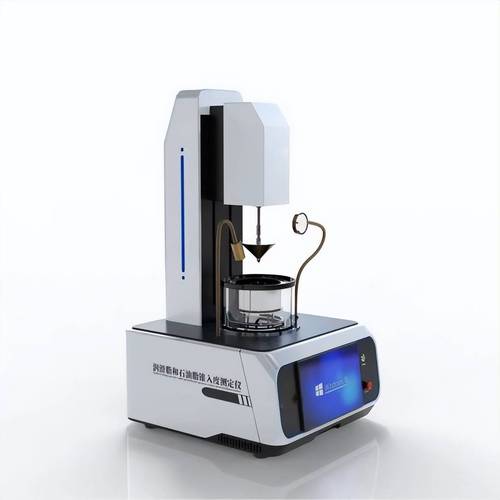

锥入度（稠度等级）：NLGI 000# 到 6#。大部分人只知道“2#最通用”。但凭什么？轴承转速高、轴径大，夏天环境温度高，用3#可能更靠谱。低速重载，用软一点的1#或者0#，让脂更容易进入摩擦面。别死守2#！
滴点：超过后稠化剂骨架塌了。但别误以为就是最高使用温度！实际工况得比滴点低个20-30°C，否则脂会软化流失。复合锂滴点260°C+，用于150°C稳稳的；普通锂基脂滴点180°C，用在120°C以上就开始流，给你添堵。
基础油粘度：高速轻载——选低粘度基础油；低速重载——高粘度。很多人忘了这层，光看稠度，结果基础油在齿面上形成不了油膜，磨损哗哗的。
❗还有极压添加剂、氧化安定性，这些决定了脂的“耐力”。
问：同样是3#锂基脂，为什么不同品牌价格差几倍？
答：首先，基础油来源不同，矿物油、PAO合成油、酯类油，价差巨大。其次，稠化剂皂基精制度不一样，差的脂容易析油、变硬。添加剂包更是玄学——极压抗磨剂含量差1%，寿命就差几千小时。另外，制造工艺的均匀性，小厂反应釜控温不稳，稠化剂纤维粗细不一，性能能一样吗？当然，也有品牌溢价，但工业脂，贵有贵的道理。
特殊工况，得用“特种兵”
高温：连续温度超150°C？趁早放弃普通锂基脂。全氟聚醚脂（PFPE）能扛到280°C，但价格……啧啧，一公斤上千。中等高温，复合锂或聚脲足够，注意基础油要选合成油，否则蒸发快，留下干渣。
低温：零下40°C，普通脂冻成蜡烛。必须用合成烃或硅油为基础油的低温脂，启动力矩小，否则电机转都转不动。
食品级：意外污染怎么办？铝复合基稠化剂，基础油用白油或多元醇酯。还得有NSF H1认证。别拿工业脂瞎糊弄，查出来罚款够喝一壶。
齿轮箱：半流体脂（00#、000#），带高粘附性，飞溅损失小。有些还添加 MoS2 或石墨，强化边界润滑。
问：有人说锂基脂和复合锂脂能混用，真的假的？
答：别！不建议混。稠化剂体系不同，混合后结构可能坍塌，变成一滩油。尤其磺酸钙脂，和任何其他脂混都容易出问题。实在要换，把旧脂清得越干净越好，然后新脂多打些，把残留顶出来。别偷懒。
💡最后啰嗦一句：定期补脂，不如定期测脂。取一点样，看看颜色、稠度、有无杂质，比盲目加脂省钱得多。干我们这行，省钱就是赚钱，对吧？
