上个月去了一家做芯片封装的小厂，伙计带我进车间，刚摸门把手——啪！指尖一麻，胳膊肘条件反射弹开。静电。就因为这一下，他说报废了两片晶圆，损失大几万。低头看地面，灰扑扑的水泥地，什么处理也没有。我说，你这地坪得换。他苦笑，知道，贵的用不起。唉，其实防静电地坪没那么玄乎，关键是搞清楚自己要的是啥。
别被名字骗了，防静电其实是“导”静电
刚开始我也犯嘀咕，防静电，怎么个防法？后来跟一个做了二十年地坪的老哥聊，他一句话把我敲醒：不是不让静电产生，是让静电别攒着，随时导走。 你看，人体行走、设备运转，摩擦起电谁也挡不住。真正的关键，是地坪电阻得落在那个‘安全窗口’里。国标写的是 1×106 到 1×109 欧姆，这叫静电耗散型。低于 10 的 6 次方，算导电地坪，有些地方反而麻烦，怕短路。高于 10 的 9 次方，好了，电荷排不走，全攒在表面，跟普通地坪没啥两样。所以听好：不是越导电越好，耗散，刚刚好。

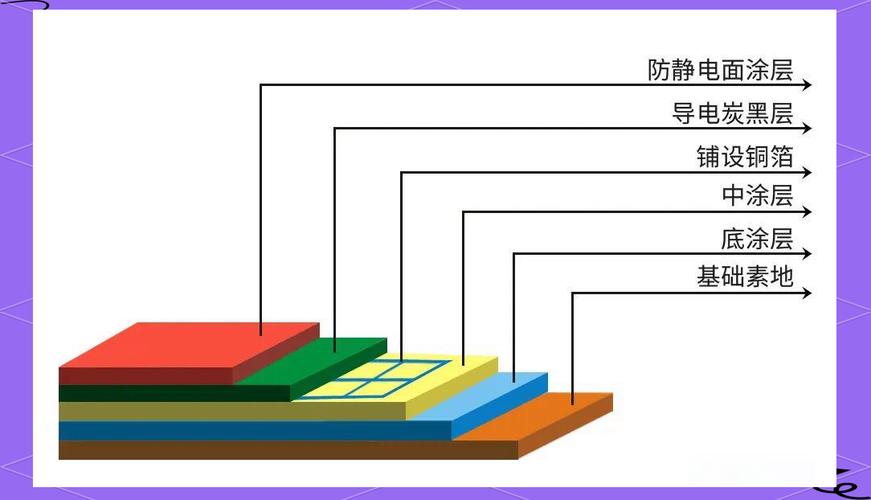

原理上讲，就是在材料里掺导电纤维、导电炭黑或者金属粉末，形成一张肉眼看不见的导电网。连着预埋的铜箔或接地网，电荷顺着这个通道溜到大地。不过，真能全导走吗？哈，问得好。
问：防静电地坪真的能百分百消除静电吗？
答：谁跟你说百分百，你就可以转身走了。百分百是个理想值，现实中不可能。哪怕新做的环氧地坪，表面电阻完美，可人身上衣服不对，照样起电。它只能把已经传到地面的电荷迅速耗散，不积累到击穿芯片的程度。就像水库泄洪，你不能命令老天不下雨，但可以修个溢洪道别让水漫坝。另外，湿度影响很大，太干的时候表面电阻升高，效果打折，所以有的车间还得配加湿器。别迷信材料本身，系统设计才决定生死。

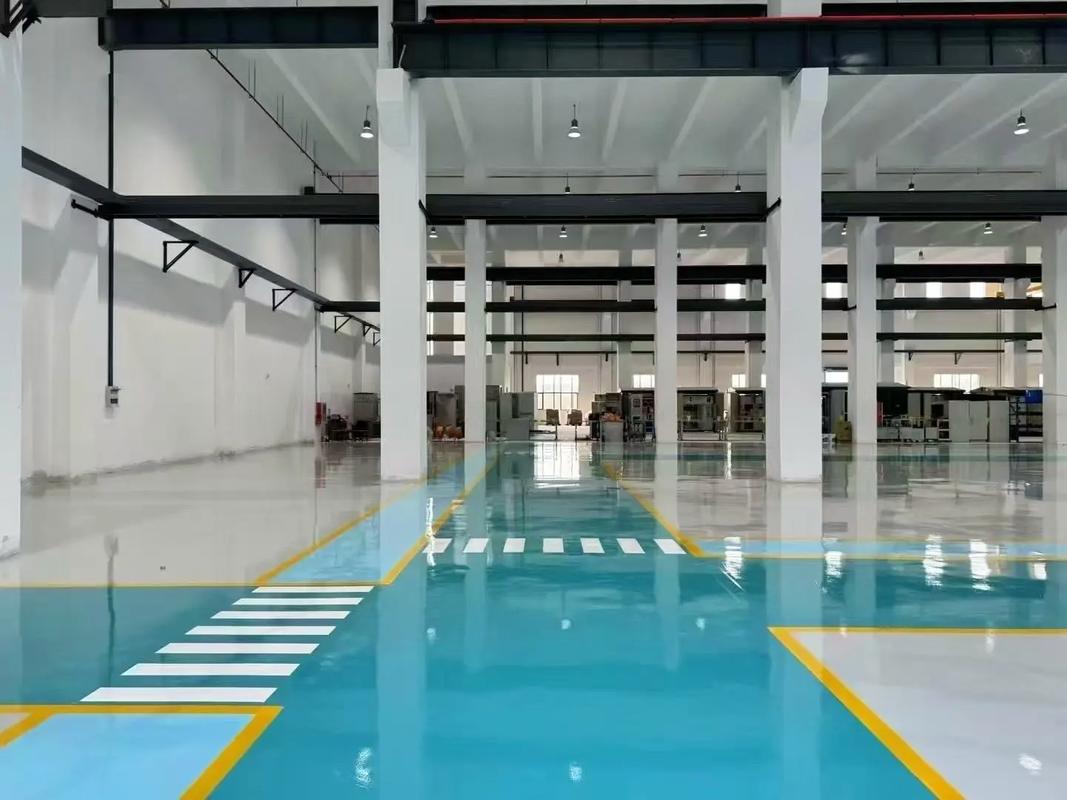

环氧、PVC、聚氨酯……别只盯着价格看
有一回甲方拿着报价单问我，张工，你看这家 PVC 一平米才一百二，环氧要二百多，我选 PVC 行不行？我说，你是做精密仪器的，洁净度要求如何？他说万级。那还选什么 PVC！PVC 板拼接有缝隙，时间长了积灰不说，导电焊条老化还容易脱落。环氧自流平无缝，耐化性好，是电子厂房的首选。但仓库叉车来回碾，就得用环氧砂浆或水泥基的，厚的抗冲击。聚氨酯的防静电版本，弹性好，常走人的环境比如控制室，脚感舒服，但成本更高。
- 环氧防静电地坪：最主流，洁净室、半导体车间、SMT 贴片线。厚度 1-3mm 常见，优点是整体无缝、耐重压。
- PVC 防静电地坪：铺装快，便宜，临时改造用得多。但耐用性一般，接缝是死穴。
- 聚氨酯防静电地坪：耐高温还耐候，室外或特殊工艺车间。比环氧贵差不多一半。
- 水泥基防静电砂浆：工业级地面找平带防静电，叉车多的地方最适合，寿命长，但电阻均匀性难控。
选的时候还得看基层。地下室返潮，再好的材料也白搭。所以设计上，防潮层和底涂层比面层重要。有些承包商为了省钱，底漆不打，表面亮得照人影，半年后起壳，一敲全是空洞——这事儿我见太多了。

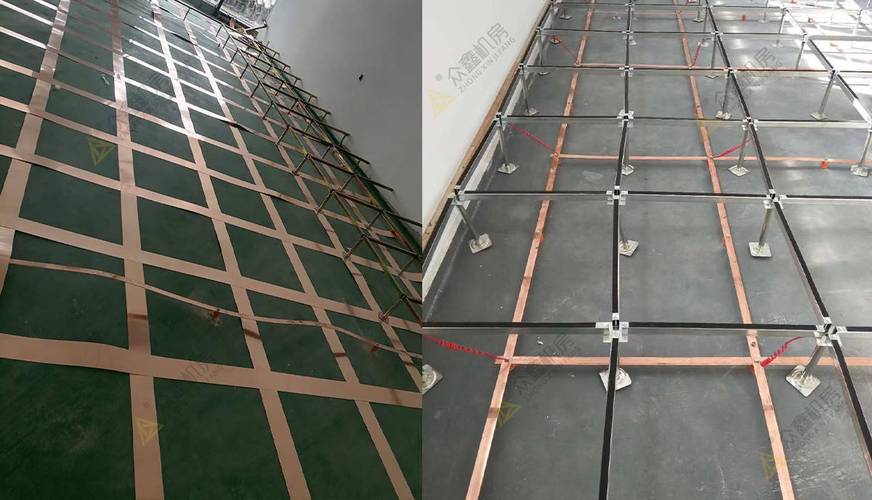

铜箔网格，防静电地坪的命门
说到施工，最怕外行指挥内行。我见过最离谱的，铺铜箔像贴胶带，横七竖八，间隔两米一条，完了还问我：“这样导电没问题吧？” 没问题才怪。规范要求 铜箔网格间距不大于 2m×2m，且必须与建筑接地系统连接，接地电阻小于 100 欧姆。施工时地面先切槽，埋铜箔，用导电胶固定，再上底涂。网格要通测，哪里断了，以后那里电荷就排不出去，形成静电孤岛。有一天那一片突然放电，线上的板子全废，找谁说理去。
问：旧厂房改造防静电地坪，老地面裂缝多，能直接做吗？
答：直接做？那是等着开裂。旧地面必须先修补，用环氧砂浆填缝，打磨平整。若油污重，得火烧或高压水枪清理，否则底涂层粘不住。最头疼的是旧油漆地面，需全部铣刨，不然新旧结合面剥离。还有，潮湿的问题刚才说了，必须测混凝土含水量，超过 5% 就得做防潮层。没条件做防潮，那建议铺 PVC 架空板算了，起码不担心鼓泡。
有个细节很容易忽略：养护期。环氧材料完全固化七天，期间车间不能进设备，不能拖地。有些老板着急投产，刚干两天就走叉车，结果划痕不说，导电网络压坏，电阻飙升。然后又骂材料不行。唉，不是材料不行，是性子太急。
测一测，别听嘴皮子
做完怎么验收？带上兆欧表，电压选 100V 或 500V，按 GB/T 1410 的方法测表面电阻。随便找几个点，尤其角落。合格的，读数稳定在窗口内。但别只信一次数据——跟踪三个月再测，电阻别飘太远。真正好的地坪，性能衰减慢，有些项目五年后还能达标。差的，半年就成绝缘体了。
最后唠叨一句：防静电地坪不是买个“防静电”标签就行，它是一套系统，从设计、选材到施工，哪个环节掉链子都白费。下次再踩上那种泛蓝光的平滑地面，你至少知道底下埋着看不见的铜网，正悄悄干活。
