2026-08-03 15:35:43 作者：网编
分类：文章
在工厂待了二十年，最怕听到的一句话就是——“这涂层怎么又脱落了？”说实话，工业涂料这玩意儿，选对了是保护神，选错了就是定时炸弹。❗
去年有个客户，花了30万买的喷涂线，结果因为涂料不耐酸碱，半年后设备就跟得了牛皮癣一样。这事儿让我懊恼了好久——早听我一句话，何必呢？
一、别总盯着价格看，先读懂“服役环境”
很多人选涂料，开口就问多少钱一公斤。💡 错了！工业涂料的成本，从来不是单价决定的。你得看它要伺候什么主子。强酸强碱？高温低温？户外暴晒？高湿盐雾？这些才是关键。
比如化工厂的储罐内壁，环氧酚醛涂料是标配——耐得住那种变态的化学腐蚀。但你要是拿到户外钢结构上用，紫外线一照，用不了两年就粉化了。反过来，丙烯酸聚氨酯面漆户外耐候好，但耐溶剂性差，碰到有机溶剂马上起泡。
所以，选型第一步：列出工况，包括温度范围、化学介质、力学磨损、紫外线强度。 把这些参数扔给供应商，让他们给你出技术方案。千万别自己拍脑袋！

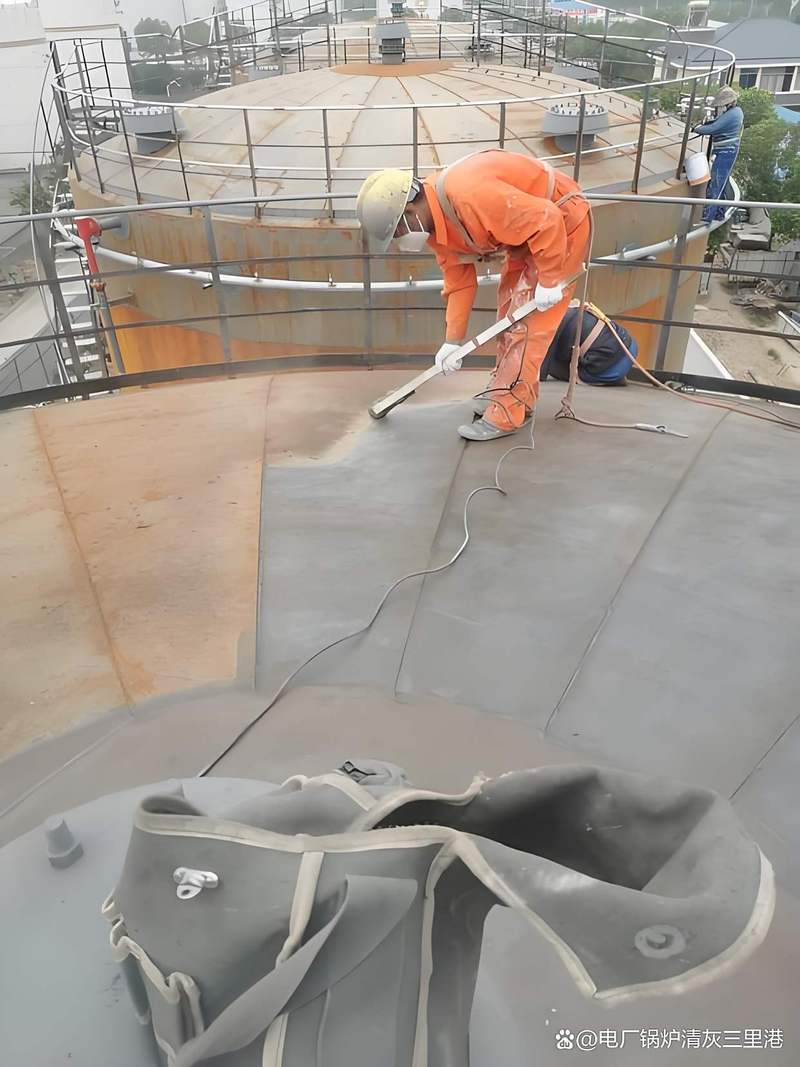

化工厂储罐内壁环氧涂料施工
二、树脂体系的门道，新手最容易踩坑
工业涂料的核心是树脂。树脂决定了它的灵魂。常见的环氧、聚氨酯、丙烯酸、醇酸、氟碳……每个家族都有脾气。
– 环氧树脂：附着力强，耐化学品，但怕紫外线，容易黄变粉化。适合底漆、中间漆、室内环境。
– 聚氨酯：耐磨、装饰性好，耐候不错，固化剂有毒，成本高。做面漆多。
– 丙烯酸：单组份快干，耐候好，但耐溶剂性差。适合一般户外钢结构，要求不高的场合。
– 醇酸：便宜，干燥慢，耐候一般，逐步被淘汰。但维修市场还在用。
– 氟碳：耐候王者，二十年不粉化，贵。用在机场、体育场馆等标志性建筑。
有一次，我见一个同行把环氧面漆用在户外栏杆上，两年后惨不忍睹。 这就是不懂树脂的代价。现在还有水性环氧、水性聚氨酯，环保是大趋势，但施工要求高，温度湿度要严格控制。
问：水性工业涂料到底能不能替代传统溶剂型？
答：看情况。有些地方能，有些地方还不能。汽车原厂涂装早就水性化了，因为流水线控温控湿方便。但重防腐领域，比如海上平台的浪溅区，溶剂型的高固含环氧还是更靠谱。水性涂料怕水，这话听着讽刺，但早期确实容易闪锈，现在配方改进了很多。不过施工窗口窄，工人如果不习惯，会出问题。建议先从C2、C3环境入手，慢慢过渡。
三、涂层体系的搭配，别省了底漆的钱
见过太多人抱怨面漆起泡脱落，结果一看——根本没做底漆，或者底漆不配套。工业涂装不是刷一层了事，它是体系作战。
底漆负责防锈和附着，中间漆增加厚度和阻隔，面漆负责装饰和耐候。 这就是经典的三层体系。省钱省在哪？省掉中间漆？那厚度不够，针孔风险大增。省掉底漆？直接附着力不行。我在现场见过一个干燥器，温度120度，他们用醇酸底漆+环氧面漆，结果没一个月，底漆软化，面漆整张撕下来。血泪教训❗
问：怎么判断底漆和面漆是否配套？
答：最简单的是问供应商，他们有配套方案。技术上讲，看树脂类型、溶剂强弱、固化机理。比如环氧底漆上可以涂聚氨酯面漆，这叫硬碰硬，附着力好。但不能反过来。如果是多道涂层，前一道要完全固化，或者按照“湿碰湿”工艺控制时间。还有一个关键——表面处理！喷砂除锈等级Sa2.5，手工除锈St3，这些标准不是摆设。粗糙度不够，再好的涂料也贴不住。
钢结构喷砂除锈Sa2.5表面处理
四、施工环节的坑，比涂料本身还多
有了好涂料，没有好施工，等于零。工业涂装是个精细活，可惜很多老板把它当泥瓦匠活干。温度低于5度不能施工，湿度大于85%不能施工，这些铁律总被无视。冬天我在北方见过赶工期，零下五度刷环氧，结果完全固化不了，软绵绵的，还得铲掉重来——损失20万不止。
还有双组份涂料的熟化期、适用期。配好了放太久，胶化了还刷，那是糊弄鬼。熟化时间不够，反应不充分，性能打折。这些细节，常年在一线的人才懂。✅
喷涂设备也讲究。高压无气喷涂比空气喷涂效率高，漆雾少，但需要技能。刷涂、辊涂适合小面积修补。无论哪种方法，成膜厚度要测，湿膜卡、干膜测厚仪是必备。总有人觉得差不多就行，最后腐蚀穿孔，傻眼。
这几年环保抓得严，粉末涂料也火起来了。静电喷涂，零VOC，回收利用率高。但换色麻烦，适合批量大的产品。一些五金厂、家电外壳转粉末的多。不过粉末固化要高温，大型钢结构就不可能了。
说实话，工业涂料是个技术活。从配方到施工，环环相扣。有时候我们选进口大牌，不是崇洋媚外，是他们技术服务到位，出了问题能派人来。国产涂料这几年进步快，但稳定性还差点火候——同一型号批次不同，可能颜色都有差别。
💡 最后给个建议：新项目上马前，做个小样喷涂试验，模拟实际工况，花几千块钱，省未来几十万。别信PPT上的数据，要信自己眼睛。这行当，经验都是血泪换的。
好了，就聊这么多。下次有人再跟你推销“万能涂料”，你可以直接甩他一脸——连工业涂料都不懂，还敢出门？😅
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：工业涂料选型实战：一个老工程师的私房笔记
文章链接：https://www.zystgy.cn/a/56215
