做工业地坪快二十年了，说实话，踩过的坑比喝过的咖啡还多。有时候看见新车间刚铺的地坪不到一年就起壳、开裂，心里那个堵得慌！——不是没有好材料，是太多人把这事儿想得太简单。地坪这东西，跟地基一样，一旦出问题，修起来比重新做还麻烦。最烦那种‘我干了多少年’的老师傅，不听劝，非要按自己的经验来，结果呢？出了事拍拍屁股走人，烂摊子你收拾，对吧？
选材：别光听销售吹，这些硬指标才是命门

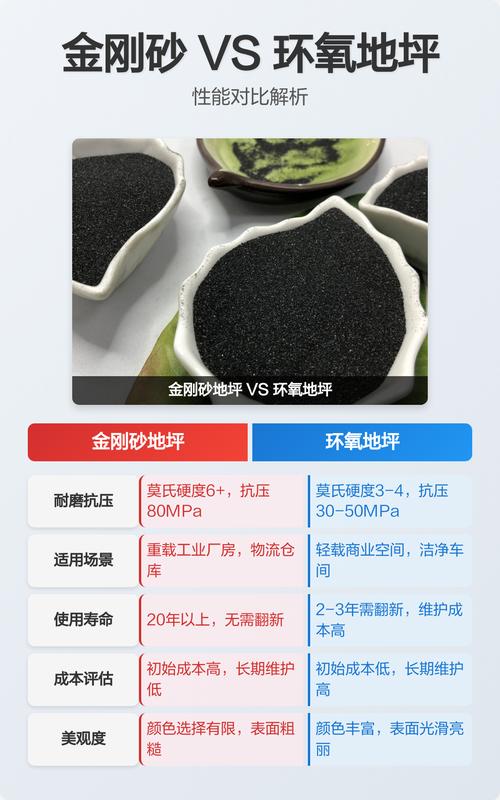

耐磨地坪、环氧地坪、聚氨酯地坪、固化地坪……市面上名堂多得眼花。但说到底，怎么选？看三点：荷载、耐腐蚀性、施工工期。就这么简单！有些销售把耐磨指数吹上天，结果车间铲车一跑，半年成麻子脸——这就是忽略了动态荷载。环氧地坪外观漂亮、无缝易清洁，食品医药厂房首选。但如果你厂房有酸碱溶剂泄漏？老老实实上聚氨酯，贵是贵点，但耐腐蚀性甩环氧几条街。至于重型机械车间，你纠结什么颜色好看？直接上金刚砂耐磨地坪，再配固化处理，抗压强度能到80MPa以上。以前吃过亏啊，一个汽配厂仓库，为了省几万块选了普通环氧，后来叉车打滑刹不住，差点出安全事故……这事儿我现在想起来还后背发凉。
哦对了，如果你厂房地坪经常油污重，别选水性环氧，那玩意儿见了油就犯怵。油性环氧或者聚氨酯才扛得住。💡 还有固化地坪，很多人觉得它便宜耐用，用来替代耐磨地坪——但我说句泼冷水的话：固化地坪抗冲击性差，重物砸下去就是一个坑，而且没法局部修复，一补就是一块疤。适合它的地方是那种无重载、重视防尘的仓库，比如电子厂轻载区。

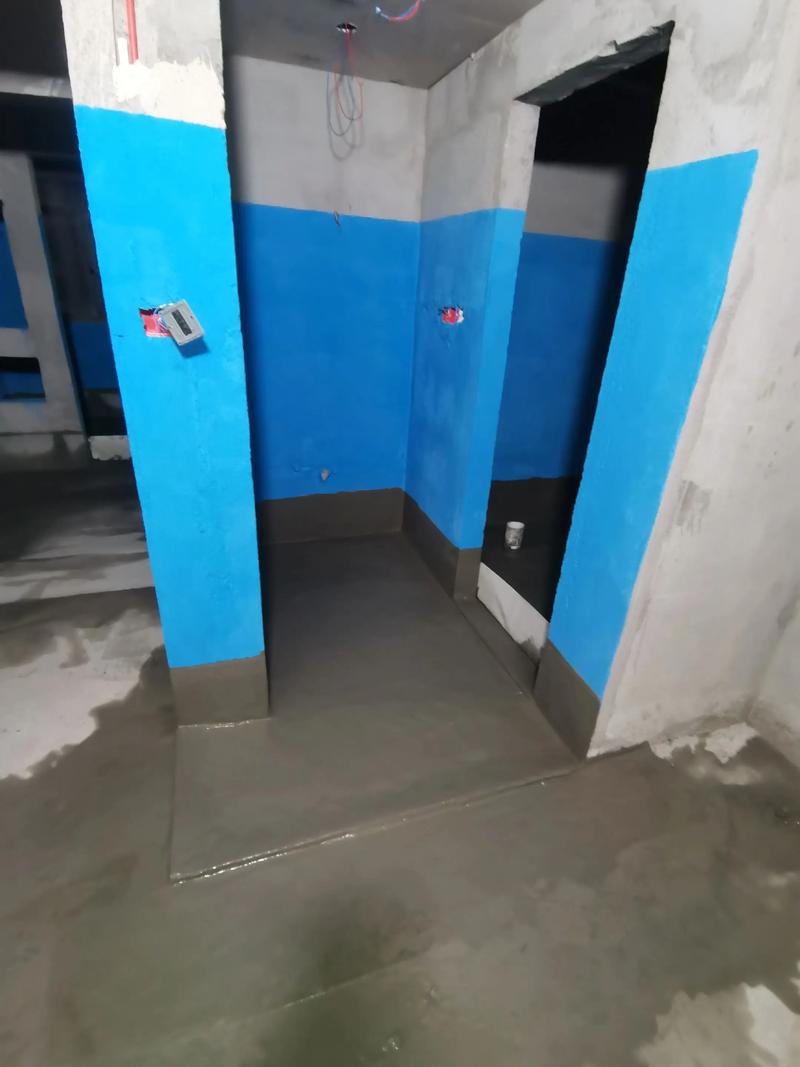

施工：隐蔽工程才是魔鬼细节
我经常跟业主说一句话：三分材料，七分施工。你花大价钱买了进口料，结果施工队为了赶工期，基础没处理好，湿度没测就铺，那不等着开裂吗？有一次我在现场盯施工，底漆涂完发现混凝土含水率超了8%，施工方说没事儿，我当场就让他们停工！——后来那栋楼另一家没注意的，地坪鼓得像蛤蟆背，全铲掉重做，多花二十万。❗
问：为什么我家地坪才用半年就起皮了？
答：八成是基层处理不到位。旧地面没打磨拉毛，或者有油污、浮灰没清理干净，新老材料结合不牢。还有可能是底漆没选对，渗透深度不够。另外，施工时湿度太大也不行，环氧对湿度敏感得很。记住，湿度超标坚决不能施工，别听工人忽悠“差不多就行”。
还有伸缩缝处理，这是最容易偷工减料的地方。地坪热胀冷缩，不留缝？迟早裂得稀碎。以前我见过一个厂房，为求无缝美观硬是把伸缩缝填平，一个夏天过去，地面拱起半米高，把设备都顶歪了。真是要命！✅ 养护也别马虎，环氧地坪施工后72小时内不能沾水，重车通行至少得等7天，我见过急性子第三天就开叉车上去的，直接压出永久性凹陷。
省钱？别在该花的地方乱省！
很多老板总想在地坪上省，脑子一热就选最便宜的方案。结果呢？一年一小修，三年一大换，算算账反而更贵。我见过一个物流中心，当初为省成本做了廉价固化地坪，结果叉车频繁使用，地面严重起尘，货物污染不说，叉车轮胎磨损加剧，维修费一年多了五万。最后忍无可忍全部换成钢纤维混凝土耐磨地坪，虽然多花了一笔，但五年没再烦恼过。❗
还有那种厂房改造的，想在旧瓷砖上直接做环氧——这纯粹是赌运气，基层粘结力根本不够，轻轻一铲就撕下一大片。必须全部铲除，重新浇筑找平层，这钱省不了。你想象一下，一台几十万的精密设备，因为地坪沉降导致水平度失准，产品良率咔咔往下掉，这损失谁来担？所以，别小看地坪。
维护：别等烂透了再哭
地坪像车，需要保养。很多人以为做好就万事大吉，直到出现深坑才想起来修，那已经晚了。日常注意啥？油污及时清理、酸碱泄漏赶紧中和、重物掉落别无所谓。小损坏及时补，不然水汽渗进去，基层锈蚀，神仙难救。
问：地坪出现裂缝需要马上修补吗？

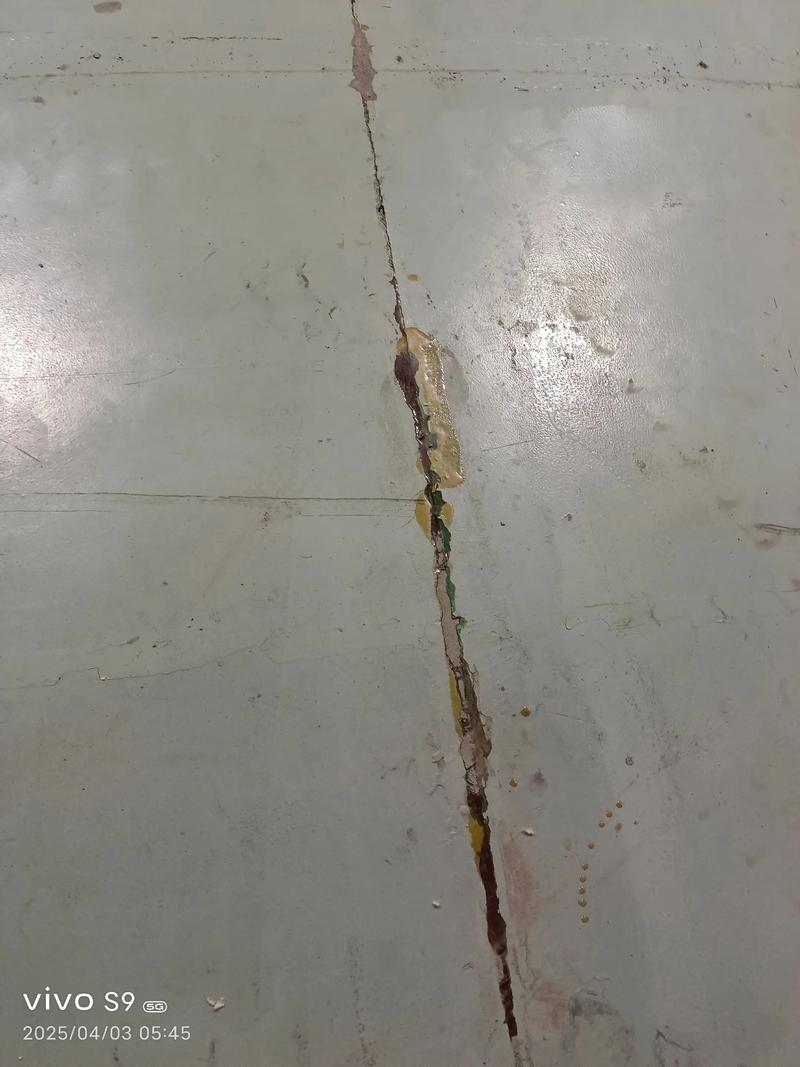

答：看裂缝类型。如果是细小干缩裂缝，暂时不影响使用，但拖久了会变宽。结构性裂缝、贯穿缝，必须马上处理！因为会从裂缝渗水，加速地基破坏，甚至引发钢筋锈蚀。修补时要用专业的环氧树脂注浆料或聚合物砂浆，别拿普通水泥糊弄。早晚温差大的地区，最好选择柔性修补材料，有一定延展性。曾经有个客户，裂缝不重视，结果雨季地下水反压，整个地坪掀起来了……损失惨重。
还有，千万别在环氧地坪上用烧碱拖地！我见过清洁工图省事，结果地坪没几天就哑光、发白，腐蚀得不像样。要用中性清洁剂，pH值控制好。💡 地坪起灰起砂了也别急着翻新，可以先用锂基渗透固化剂处理，成本低还能延长寿命——但仅限于表面强度尚可的情况，要是骨料都露出来了，还是老老实实重做吧。
说来说去，工业地坪这事儿，真得用心。不然，倒霉的是自己。好了，今天先聊这么多，有具体问题欢迎留言，我看到会回。
