看懂一次系统图，别让设计院坑了你
拿到图纸，别急着看图例。先看主母线的规格。设计院有时候为了省事，直接套模板，算都不算。铜排选小了，夏天负载一高，柜内温度直接飙到60度，断路器误动作能让你半夜爬起来骂娘。💡 有个窍门：自己算一遍。把下游所有回路的计算电流加起来，打个0.8的同时系数，再乘个1.2的余量。如果设计院给的规格比这低，赶紧提变更。
柜体材质与防护等级，IP54就够吗？

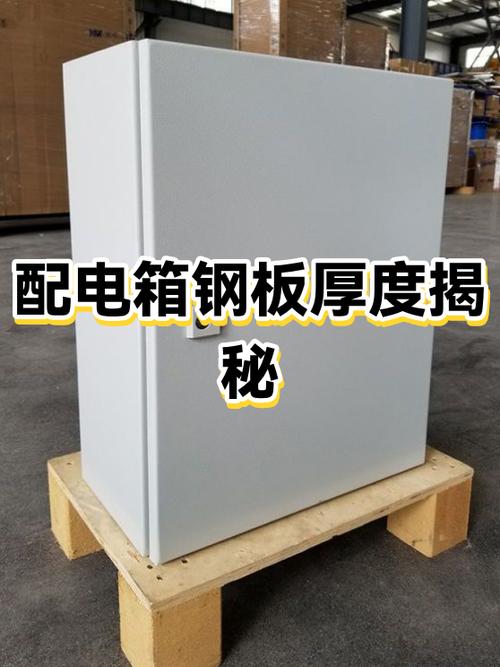

IP54，防尘防溅水，听着挺美。但实际呢？粉尘一多，滤网堵死，散热完蛋。户外柜如果朝西，夏天太阳直射，柜内温度能比环境温度高20度，IP65也没用——除非加遮阳篷或强制通风。❗ 别迷信那个数字。 柜体板材，1.5mm和2.0mm差别大了去了。有人觉得厚那么一点无所谓，错！门板薄了，时间一长铰链变形，门关不严，电磁锁都吸不住。我用手敲过某品牌的柜子，那声音，跟敲铁皮鼓似的。板材必须是冷轧钢板，表面喷塑要均匀，拿钥匙划一下，掉粉的别要。
元器件选型：国产还是进口，这是个问题
验收时最容易忽略的5个致命点

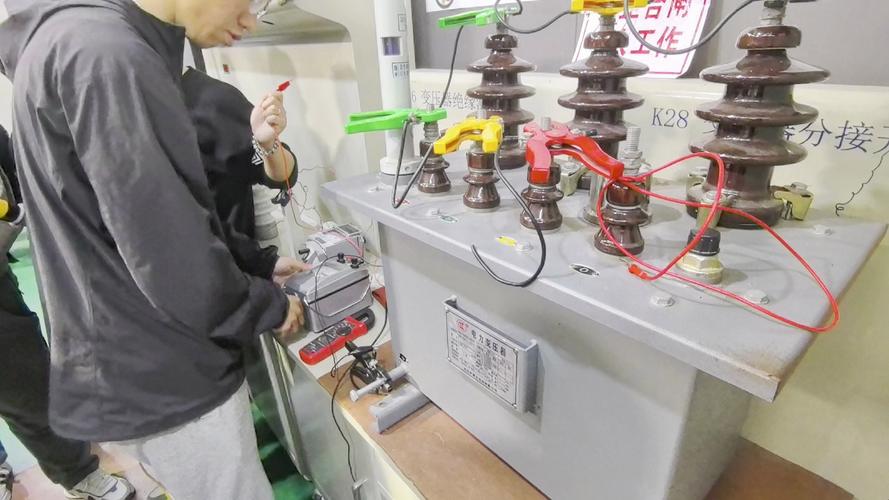

1. 接地连续性：别光看接地标识，拿毫欧表测。门与柜体、柜体与底座、底座与接地网，电阻都要小于0.1欧。很多厂家连接处不刮漆，电阻大得离谱。 2. 绝缘电阻：1000V兆欧表，主回路对地不得低于1兆欧，二次回路对地不低于0.5兆欧。潮湿天气会低些，但别信厂家出厂报告，现场再测。 3. 机械操作：每个抽屉单元推拉五次，不能卡顿。闭锁机构要试，有次抽屉没锁紧，一摇就掉下来，差点砸断脚趾。 4. 温升试验报告：找供应商要，而且是该柜型的型式试验报告。有些报告是借的，证书编号可以查。满载运行两小时，用红外测温枪扫母排接头，温差不能超过30度。 5. 图纸与实物对号：元件型号、导线线径……一根根对。干过傻事的人都知道，换一个端子不核对，后面就能烧一锅。
