上个月帮车间改了八张钣金加工图，熬到晚上十点。一半的问题出在展开错了。做机械这行，谁没靠SolidWorks画过钣金？可十个新手画钣金，七个展开尺寸不对，三个到下料环节直接废掉。
那些看起来对实际废标的展开错误
很多人刚学SolidWorks钣金，上来就是基体法兰拖尺寸，改厚度，点一下展开就出图。看起来流程顺得不行，拿到加工厂下料折弯，装的时候发现缝对不上，差个一两毫米很常见。
为什么？默认参数害死人。
问：SolidWorks自带的钣金参数库能不能直接用？
答：说实话大部分国产钢材的折弯系数和默认参数根本对不上。我早几年在私企做机柜，见过一批用默认参数做的户外柜门板，整批二十多块，组装的时候全歪了三毫米，重新下料耽误了交货期，扣了整个项目组的奖金，小十万说没就没。普通冷轧钢板，通常折弯扣除比SolidWorks默认值大0.1到0.3，板越厚偏差越大，这个一定要拿自己厂常用的料，折一件样件测了再把参数存进自定义库，别嫌麻烦。

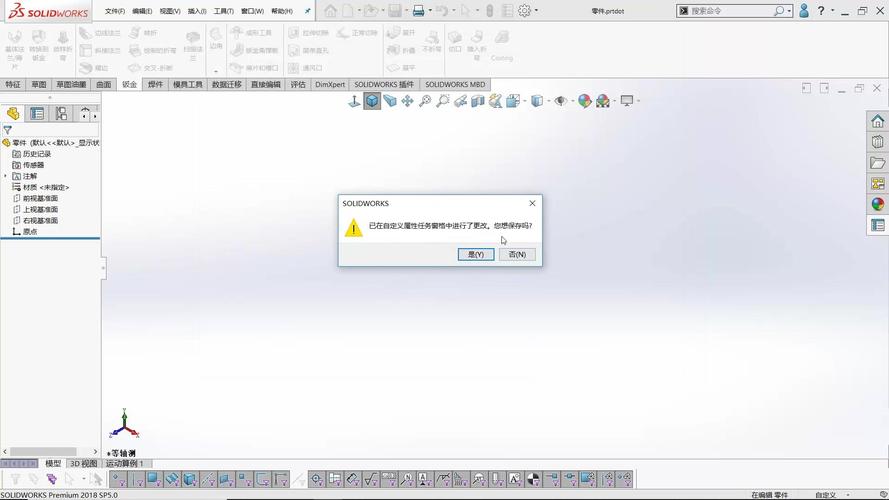

SolidWorks自定义钣金参数设置界面
真的，就花十分钟调一次参数，后面几百张图都能用，省的后面出问题擦屁股。
不过话说回来，就算参数对了，转模型的时候也容易踩坑。很多人拿别的软件转过来的stp，直接点“转换到钣金”就不管了，殊不知转过来的模型特征本身就是碎的，解算器算出来的展开能对才怪。
复杂异形折弯的展开技巧
做过机箱机柜或者异形设备罩的都懂，带多个斜折弯、交叉折弯的件，展开太头疼。要么就是展开扯变形，要么就是尺寸错的离谱。
我刚学的时候也卡过整整一天，后来跟着厂里干了三十年的钣金师傅学了个小技巧，百试百灵。
问：为什么我的异形钣金展开后总带多余的变形网格，尺寸还飘？
答：那多半是两个错：要么固定面选错了，要么没开工艺切口。SolidWorks的解算器找不到平整的展开基准，就会自动拉扯网格修正，出来的尺寸肯定偏。正确的做法是，先在所有折弯交叉的位置，开一个1mm左右的工艺缺口，转钣金的时候选面积最大的那个平面当固定面，基本一次就能出对，偏差不会超过0.1mm。

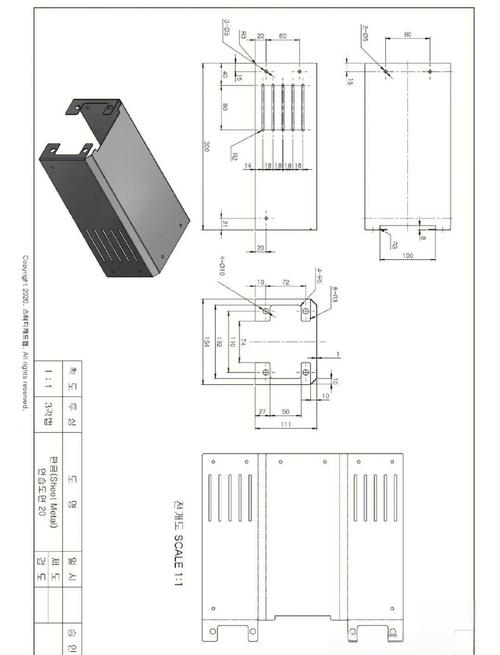

SolidWorks交叉折弯钣金展开对比图
还有那种带圆弧过渡的异形钣金，很多人喜欢用扫描先做实体再转钣金，其实没必要，直接用钣金的放样折弯命令，出来的展开比转实体准多了，还省了好几个步骤。
就这么点小技巧，没碰过的人卡一天，懂的人五分钟搞定。
出图环节最容易漏的细节
出图环节最容易漏的细节
很多人展开对了，出图的时候漏信息，照样让车间出错。
我见过最离谱的，展开图画好了，没标折弯方向，下料师傅把凸凹折反了，整块一公分厚的铝板直接废了，大几千块钱就没了。
💡 给大家提两个必做的细节，都是踩坑踩出来的：
1. 展开图一定要标注折弯方向和最小折弯半径，不同的折弯机模具有不同的要求，别给师傅留猜的空间。
2. 分清楚什么时候用K因子，什么时候用折弯扣除：自由折弯用K因子，压底折弯用折弯扣除，这个错了尺寸至少偏半个板厚，别搞混。
❗ 还有一点，很多人喜欢把展开图和立体图放在同一张图纸上，其实不对，下料车间只看展开，你把两个放一起，师傅容易看错尺寸，单独出一张展开图，费不了你两分钟，少出多少错。
说实话，SolidWorks这个软件，说难不难，说简单也不简单。很多人总想着找什么一键展开的外挂，其实把基础参数调好，把该做的工艺缺口做了，比什么外挂都靠谱。我用了快十五年，现在画复杂钣金，还是习惯先核对参数，再开切口，从来没出过批量错。
别偷懒。偷的懒，最后都会变成车间里的废钢板，从你口袋里掏钱。
