上个月跟一个做工程机械液压的老板喝茶，他拍着大腿叹口气。前前后后开了三次模，做出来的高压溢流阀，用不到一千小时就出了内漏，拆开来一看，阀口整整被气蚀啃掉一大块。三次开模加试验，小八十万打了水漂。要是早半年找我们做流体仿真，哪会出这种事？
别把流体仿真当后验补丁，要放开发前置环节
很多工厂现在还是老一套：设计师凭经验画流道，画完开模，做试验，出问题再改，改完再开模。这套方法在低压小流量的产品上还行，现在工程机械都往高压大流量走，压力上到30MPa以上，一点点流道设计不合理，都会放大成致命的问题。
问：我们厂子规模小，买全套仿真软件的钱都够开两套模了，有必要专门做流体仿真吗？
答：说实话，你算笔账就清楚了。一套中等规格液压阀的开模费用，通常在60到80万之间，改一次模十几万，改个两三次小一百万就出去了。现在按项目找第三方做流体仿真，也就几万块钱就能搞定。哪怕你长期做产品，按年租软件，成本也比反复试错低太多。而且仿真出来的流场数据，不光能改设计，申请技术专利的时候都是实打实的依据，比空口说“我优化了流道”管用多了。
很多老板总觉得，仿真就是电脑上画画，看不见摸不着，不如开个真模实在。这话我听了快十年了，十个说这话的，八个都吃过亏。等真模开出来出问题，再回头找仿真，那之前的钱不都白花了？
液压阀流体仿真，最容易踩的三个坑
不是说你拉个模型扔软件里，算完就万事大吉了。我见过太多结果错得离谱的仿真，反而把设计师带沟里去了。

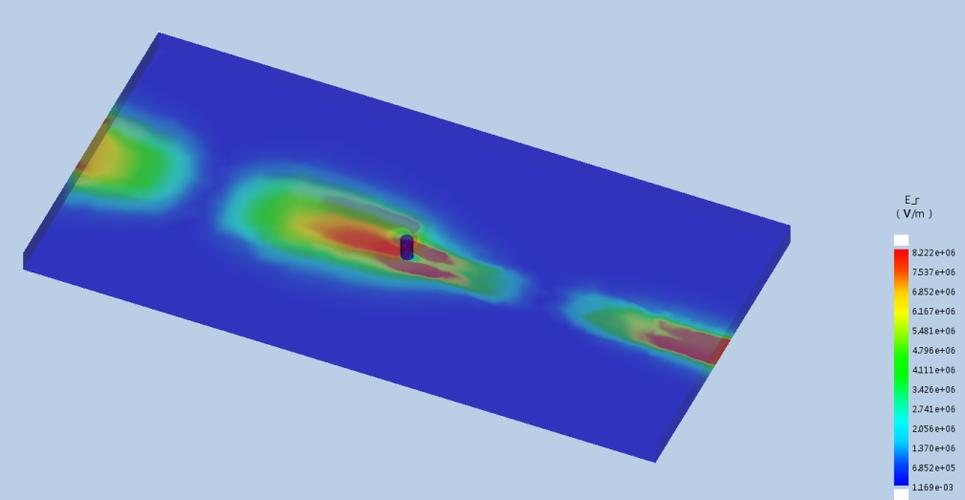

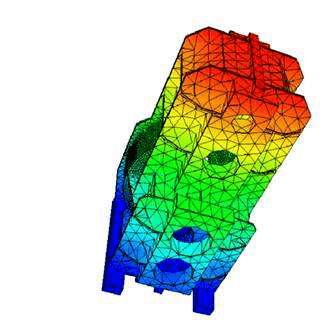

- 第一个坑：网格精度不够，关键区域糊成一团。阀口、节流槽这些地方，本身尺寸小，流速压力变化极大，你要是图快，把网格画得太粗，根本算不准局部的低压区，气蚀你都看不出来，那算出来的结果有什么用？
- 第二个坑：边界条件瞎填，和实际工况对不上。很多人做仿真，出口压力随便填个0，进口流速拍脑袋给，算出来的流场当然和实际工作的时候差十万八千里。我之前看过一个仿真，把溢流阀的出口压力设成了大气压，结果算出来说完全没有气蚀，开模出来一试验，不出一个月就坏了，你说冤不冤？
- 第三个坑：只算稳态，忽略瞬态过程。很多问题，比如阀的启闭震动、水锤冲击，还有交变压力下的气蚀生成，都是瞬态过程，稳态仿真根本看不出来。之前有个客户，阀做出来，稳态试验没问题，一装机运行三个月阀杆断了，后来重新做瞬态流体仿真才发现，流道产生的涡街激振频率刚好和阀杆固有频率重合，共振断的。这要是早做瞬态仿真，哪至于？
问：流体仿真出来的结果，肯定和实际试验有误差，这个事怎么解决？
答：误差肯定存在啊，工程上哪有百分百完美的仿真？我们通常的做法是拿一款已经量产、试验数据完备的同类型产品做对标，先导入仿真跑一遍，调整湍流模型、网格精度这些参数，直到仿真结果和试验数据的误差控制在可接受的范围内，再用这套参数去算新的设计。通常这么校准之后，误差能控制在大约5%以内，完全够指导设计修改了。不要抱着追求零误差的想法，够用就行，你哪怕有10%的误差，也比闭着眼睛开模靠谱多了。
说白了，仿真就是帮你把大概率会出的问题提前筛出来，把大部分错误消灭在电脑里，剩下小问题到试验阶段再微调，成本一下子就降下来了。
流体仿真早就不是大厂专属，小团队也能用得起
早个十来年，做流体仿真真得是学霸才能玩，得懂复杂的计算流体力学理论，还得会调各种参数，甚至得自己写点代码，那时候确实只有大厂研究院玩得起。现在不一样了，针对工业场景的模块化仿真工具太多了，专门做液压阀流体仿真的模板都有，你只要把画好的三维模型导进去，填好实际工况的压力流量参数，软件自动画网格自动计算，两三天就能出结果。
不过话说回来，工具再简单，也得懂基本的逻辑，不能什么都扔给软件就等着出结果。你得知道自己要算什么，哪里是关键，不然还是容易踩坑。
我去年接触过一个做微型液压阀的创业团队，总共才七八个人，就是靠外包流体仿真提前改了流道设计，第一次开模就成了，开发周期从原来预估的十个月压到了三个半月，早早抢占了市场，利润一下子就出来了。
干机械这行，拼到最后，就是拼谁试错成本低，拼谁开发速度快。你还在抱着“先开模再试错”的老思路，别人早就用流体仿真把成本压下来了，价格比你低，上市比你早，你怎么拼？别把流体仿真当成什么高大上的花架子，它就是个帮你省钱挣钱的工具，早用早受益。
