上个月去一家风电设备厂，看到他们报废了一整批主轴连接螺栓。整整200多颗，全数报废。原因？他们采购为了省成本，擅自把12.9级换成了10.9级——觉得‘反正没差多少’。我当场差点背过气去。你知道风机主轴螺栓要承受多少交变载荷吗？那玩意儿断了，整个轮毂都可能飞出来。飞出来！
说实话，工业紧固件这行，最怕的就是这种‘差不多’心态。螺栓、螺母、垫圈、销钉，看上去不起眼，可哪一台设备离得开它们？一个螺栓失效，整条生产线停机，损失动辄上百万。可偏偏很多人选型时，只看直径和长度，材质不管，强度等级不看，表面处理随缘。简直像是在赌博。

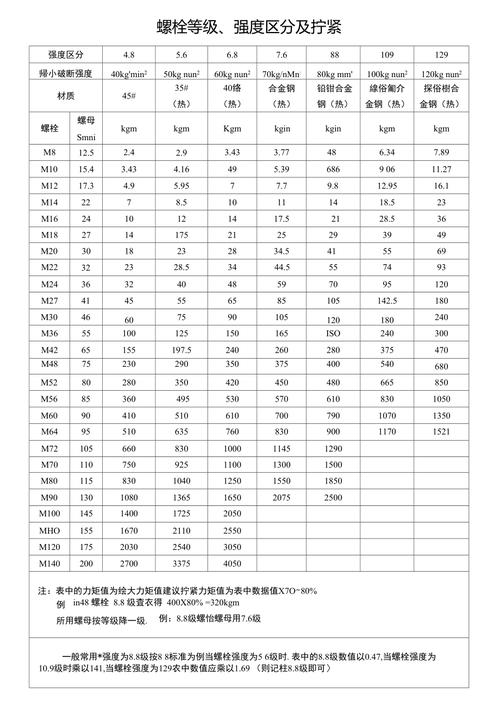

不过话说回来，也不能全怪采购。紧固件标准太多，国标GB、德标DIN、美标ASTM、日标JIS，光是螺栓强度等级就有4.6、5.6、8.8、10.9、12.9……还有不锈钢的A2-70、A4-80。谁看着不头大？
💣 那些让你崩溃的‘小’细节
去年一客户打电话吼我：你们供的螺栓全生锈了！我跑去一看，哭笑不得——他们用在户外，买的却是发黑处理件。发黑膜厚度才几个微米，盐雾试验撑不过24小时，能防锈才怪。户外高湿环境，你得上达克罗或者热浸镀锌啊。甚至有些地方，比如海边，还得用不锈钢316材质，304都扛不住氯离子腐蚀。这还不算完，垫圈选错，同样致命。弹簧垫圈防松？拜托，现在业内早就不认这玩意了，振动稍微大一点，弹簧垫圈比平垫圈还先松。真要防松，得用施必牢螺母、尼龙嵌件锁紧螺母，或者打螺纹胶。可不少人还在抱着几十年前的老黄历不放，想想都心累。
还有个隐藏更深的坑：氢脆。高强度螺栓如果电镀锌时去氢不彻底，装上去看着好好的，过几天突然断掉，断面还齐平得像刀切。我见过一台注塑机，合模油缸端盖螺栓齐根断裂，模具直接掉下来。排查了两个月，最后发现是氢脆。那批螺栓硬度HRC 42，刚好在氢脆敏感区间。所以后来我坚决要求高强度螺栓只用达克罗或者机械镀锌，成本高一点，但踏实啊。
❓ 你肯定遇到过的选型纠结
几年前给一条自动化线选紧固件，设计部说用12.9级，工艺部说不行，12.9级太脆，万一出问题没征兆。争论了三天，最后拿数据说话：我们做了疲劳测试，10.9级在循环载荷下竟然比12.9级多撑了20%的循环次数。原因？强度越高，缺口敏感性越大，螺纹根部应力集中系数高，疲劳寿命反而可能下降。所以到底选高强还是适度？没有标准答案。要看工况：静载、无振动，高强螺栓可以；交变载荷、有冲击，稍低强度加更大直径，反而更稳。这还没算温度影响，高温下螺栓蠕变，预紧力下降，你又得考虑材料的热膨胀系数匹配……简直没完没了。
🔧 防松，永恒的痛
振动环境里的防松，简直是紧固件界的玄学。教科书上那些什么摩擦系数、预紧力公式，到了现场全是浮云。我做过一个实验，同一批螺栓，同一个扭力扳手，装十次，实际预紧力能差±30%。为什么？螺纹摩擦系数不稳定，润滑剂多一点少一点，结果天差地别。所以很多关键部位，现在直接上液压拉伸器，直接控制伸长量，比扭矩法准得多。不过贵啊，一套拉伸器几十万，中小企业根本玩不起。那怎么办？简单粗暴：涂螺纹锁固胶。我常推荐中等强度的厌氧胶，拆的时候还能拧得开，防松效果比弹簧垫圈强多了。但注意，胶水固化需要时间，而且温度超过150度会失效，所以高温部位得用耐高温型，或者干脆用全金属锁紧螺母。
🤔 关于工业紧固件，这些雷你可能天天在踩
问：双头螺柱到底有没有必要用？贵那么多。
答：看你要不要命。双头螺柱一端拧入基体，另一端配螺母，频繁拆装时，它保护基体螺纹不被磨损。发动机缸盖、大型法兰连接，必用。省钱用普通螺栓，基体螺纹一旦滑牙，整个壳体报废，你觉得哪个更划算？
问：不锈钢螺栓为什么容易咬死？怎么解决？
答：不锈钢韧性好，但摩擦系数高，拧紧时容易产生粘着磨损，俗称‘咬死’。解决方法：降低拧紧速度，涂抹防咬死润滑剂（含铜膏或二硫化钼），或者干脆选不同材质搭配，比如不锈钢螺栓配合金钢螺母，牺牲一点耐腐蚀性，换来不咬死。不过代价你得想清楚。
问：听说有种螺栓不用垫圈也能防松？真的假的？
答：没错，法兰面螺栓。它头部自带加大接触面，而且下面有锯齿状纹路，拧紧时咬进工件表面，防松效果一流。汽车发动机上用得很多。但是，它会把工件表面咬出印子，如果你的零件表面要求高，就别用了，还是老老实实用平垫圈加锁固胶吧。
📊 最后说点买家的良心建议
采购的时候，别光看单价。一颗螺栓可能就几块钱，但停机的损失是每秒都在跳的数字。我见过最夸张的案例：一台矿山破碎机，因为轴承座螺栓全部松脱，转子飞出来把厂房墙打了个洞。万幸没伤到人。事后算账，如果用对了紧固件，差价一共才2000块。2000块 vs 停产一周加设备修复几十万，这笔账小学生都会算。
所以，选型时拿着工况找供应商：转速、温度、载荷性质、环境介质，还有预紧力要求、拆装频率，统统交代清楚。别藏着掖着，也别自作主张。一个靠谱的紧固件供应商，会帮你算扭矩系数，会推荐合适的表面处理，甚至会提醒你避免氢脆。工业紧固件，真的不是拧上就完事。它是一道精密的力学题，你敷衍它，它就会在最关键的时候，给你一个响亮的耳光。
