说到这弹弹簧的选型，真是我从业十年来踩过最多的坑。弹簧这玩意儿，结构简单得离谱，就一根钢丝绕来绕去，对吧？可偏偏越是简单的东西，越容易翻车。尤其是工业场景，弹簧上了设备就是关键零件，一断就是非计划停机，一响就是安全事故。有人可能觉得，不就是选个弹簧吗？查查国标GB/T 1239或者算算刚度不就完了？
大错特错。 我见过太多栽在“差不多”上的案例。比如去年给一台振动筛配气弹簧，手册上标着额定力2000N，结果装上去撑不起来，才发现厂家偷工减料，实际只有1700。再比如高温炉里的耐热拉伸弹簧，没做固溶处理，用两个月就松弛得像根面条。这些教训，每一次都是白花花的银子和信誉啊。
弹簧断裂？先别急着甩锅给材料
客户那边一断弹簧，第一反应永远是“材料有问题”。说实话，一半对，一半不对。材料确实致命，但很多时候是设计或工艺先挖了坑。比如弹簧指数C选得太小，应力集中直接超标；或者卷绕后没去应力退火，残余应力比工况应力还大。这些才是真正的暗雷。
问：弹簧断裂最常见的三个原因是什么？
答：第一是疲劳失效，占80%以上。表面缺陷、脱碳层、非金属夹杂都是疲劳源。第二是应力腐蚀开裂，尤其在潮湿或酸碱环境里，拉伸弹簧特别容易中招。第三是蠕变与松弛，高温下材料强度下降，预紧力一丢设备就晃荡。这三种我全都碰上过，每次解刨看端口，都像法医验尸一样刺激…
问：那有没有什么快速诊断弹簧断裂原因的方法？

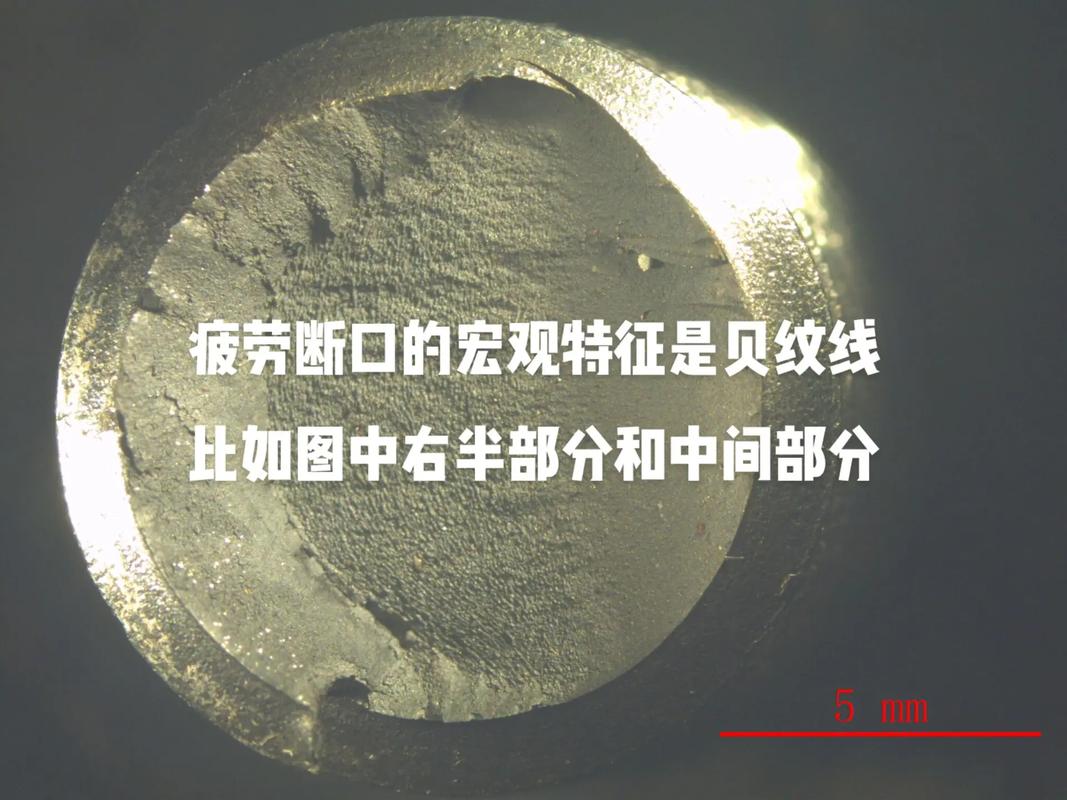

答：有经验的话，肉眼就能看出端倪。疲劳断口一般有贝壳纹，腐蚀开裂端口有腐蚀产物，脆性断口平整有放射纹。但保险起见，还是得上扫描电镜做断口分析。我习惯带个放大镜去现场，先看断裂位置——根部还是中部，然后看塑性变形痕迹。很多没经验的人一上来就换弹簧，根本不去想根源，结果两个月又断。
所以现在我一接到弹簧失效的活，先飙过去看断裂件。有时候找到原因其实很简单——那个振打器弹簧断口有很明显的麻坑，一看就是喷丸过度。你猜怎么着？供应商好心办坏事，本来想强化表面，结果打出一堆微裂纹。咳，这找谁说理去。
选材的学问：从SUP到Inconel，没有最好只有最合适
弹簧材料那点事，真展开讲能写本书。但工业应用其实就那几大类。碳素弹簧钢丝，便宜好用，用在一般载荷上完全OK。但一旦环境恶劣起来，就得往合金钢调质钢丝、奥氏体不锈钢、沉淀硬化不锈钢上看了。耐高温的还得上镍基合金。不过话说回来，也别被供应商忽悠，啥都上Inconel X-750，贵得要死不说，有些场合根本没必要。

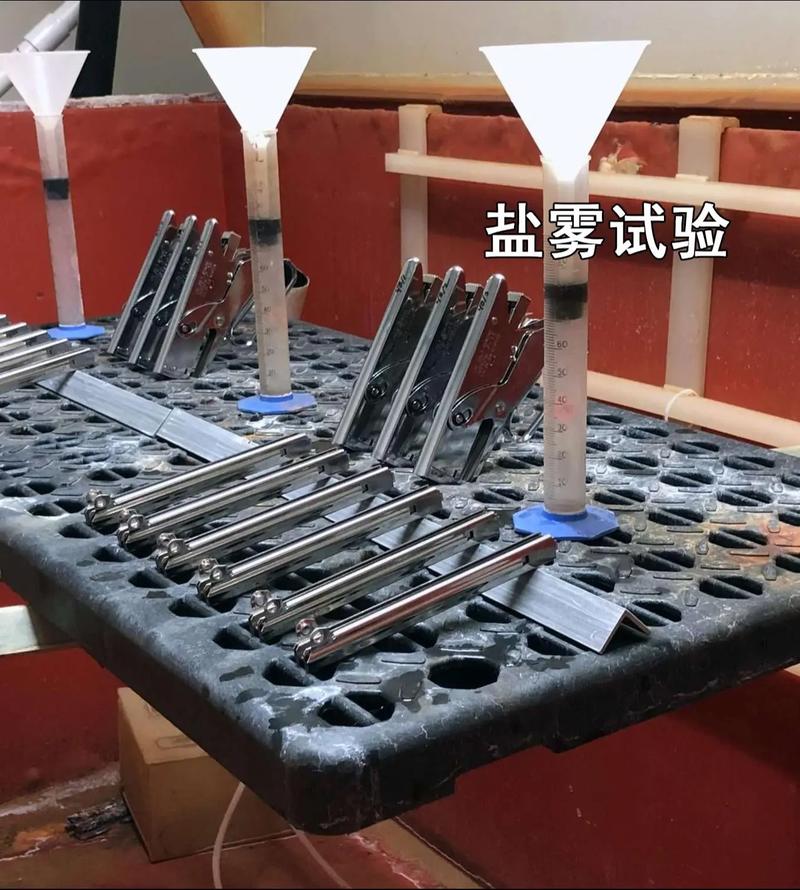

我见过最离谱的一次：一个户外闸机的复位弹簧，原用304腐蚀得不像样，供应建议换316L，结果问题依旧。后来测了下环境氯离子，乖乖，靠海地区，浓度高到吓人。最后换成铁铬铝合金才搞定。这就是典型的“只记得不锈钢耐腐蚀，忘了具体牌号有特定抗性”。
选材还有一个大坑：标准是标准，实际是实际。国标要求钢丝脱碳层深度不能超过直径的一定比例，可你抽查过几批次？反正我是栽过跟头。去年那批琴钢丝，脱碳层超了0.02mm，疲劳寿命直接腰斩。所以现在每批料进厂我必做金相，哪怕加几块钱成本也得保平安，总比事后赔客户几十万强。
制造工艺的魔咒：热处理与喷丸，天使还是魔鬼？
弹簧的热处理，讲究的是“精准”二字。淬火温度差个十度，硬度就能差好几格洛氏。回火更玄学，低温去应力，中温保弹性，高温得强度，全凭经验。我师傅当年教我的时候说：“你看着炉子里的钢丝变色，粉红刚好，银白就过了”。现在都是程控炉了，但老旧设备还是得靠眼力。有一次我盯夜班，回火炉温控器失灵，整炉弹簧全脆断了，损失快二十万。领导当时脸都绿了，我至今想起来还一身冷汗。
喷丸强化也是个双刃剑。这工艺本质是用高速弹丸轰击表面，引入残余压应力，提高疲劳寿命——原理很简单，做好却很难。丸粒大小、速度、覆盖率、时间，稍微失控就打成表面损伤。我碰到过供应商瞎搞，用铸造钢丸替代切割钢丝丸，结果表面不光整，疲劳寿命降了40%。更可怕的是，很多小作坊喷丸后都不做清洁，丸粒残留在弹簧缝隙里，运行中脱落卡住机构，那才叫酸爽。
问：压缩弹簧的强压处理到底有没有必要？
答：看工况。强压处理是把弹簧压缩到超过弹性极限，产生塑性变形，让表面留下有利残余应力，能提高承载能力和抗松弛。但对于高应力动态工况，强压可能引发微裂纹，反而降低疲劳。我们公司一般只对静态或低循环弹簧做，而且要后续回火消除应力。很多公司不分青红皂白全给压了，这不行。
问：你们厂是怎么控制弹簧质量稳定性的？
答：分三关。第一关来料，每批次看化学成分和脱碳层。第二关过程，卷簧后在线测力，超出设定公差立即停机。第三关成品，抽样做疲劳寿命和松弛试验。尤其松弛试验，很多厂不做，结果弹簧用一阵子力就掉了。我现在对公差也卡得极严，比如压簧自由长度公差，至少得按1级精度走，否则批次间差异能把装配线搞崩溃。记住：一致性，是工业弹簧的生命线！
写到这里，突然想到前天还有个客户问我：“你们弹簧能不能撑满500万次循环？” 我反问他：“你工况到底多脏多热多猛？” 他支支吾吾。我就知道，又是个只看参数表的。弹簧这东西，必须结合设备实际来选，脱离工况谈寿命，都是耍流氓。好了，不说了，得去车间看看那批核电阀弹簧的热处理曲线了——这活儿可不能出岔子，一根弹簧出问题，整个机组都得停，那可就是大新闻了。
