螺杆与温控：挤出造粒的骨架与血液
螺杆是挤出造粒的心脏，但你要是只会盯着长径比、压缩比，那还远不够。塑料改性、回收料、高填充体系，螺杆组合差一个混炼块位置，塑化效果就是天壤之别。比如，双螺杆挤出造粒，加增强纤维时，你得多放捏合块，但剪切太强，纤维碎成渣，强度全毁；剪切不够，树脂包不住纤维，粒子表面毛糙，下游注塑时喷砂痕一塌糊涂。所以，组合不是照搬手册，得看你的物料和最终粒子性能要求。我见过最离谱的案例——某厂用错反向螺纹元件，物料在机筒里滞留时间过长，PET直接降解发黄，整批次报废，十几万没了。这事儿让我至今想起来都肉疼。
切粒，切粒，还是切粒！——选型不当等于白干

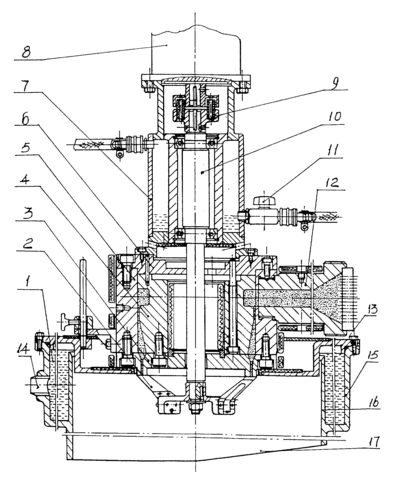

挤出造粒的最后一道关就是切粒方式。选错了，前功尽弃。热切（风冷热切、水环热切）、冷切（拉条切粒）、水下切……到底怎么选？没有标准答案，必须看你的产量、物料特性、最终粒子形状要求。 💡先说水环切粒。这种切粒方式在聚烯烃、高流动性物料上很好用，粒子饱满，而且切粒过程不用拉条，省了冷却水槽，车间也干净。但，水环切粒对模头和水环的配合精度要求极高，刀片转速、进刀压力、水温，环环相扣。有一回我们切弹性体，水环温度稍高，切下来的粒子直接黏成葡萄串，清理起来简直要命！换风冷热切，情况就好得多，因为热切不用水急冷，粒子是在空气中靠风机冷却，对易吸潮的物料也友好。
粒子外观缺陷？别急着怪设备，先查工艺这些点

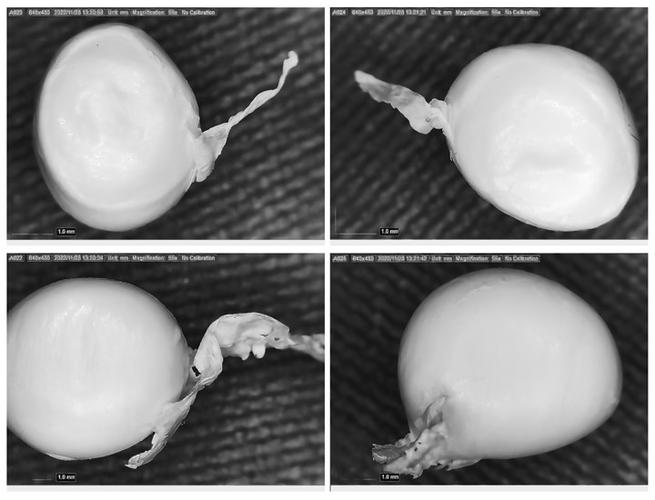

几乎每个做挤出造粒的都遇到过黑点、拖尾、连粒、空心……这些缺陷能把品管气疯。但记住，设备不会自己变魔术，八成是工艺或原料惹的祸。 黑点，永远的痛。来了新单，客户对黑点要求<5个/公斤，你一做出来几百个，头皮发麻。先别急着拆螺杆换过滤网，看看你的停机清机是否彻底，特别是加工过深色料后转浅色，残留的降解料就是黑点源。还有，加料斗吸磁架该清理了，料里混进金属屑，挤出来就是一串黑线。过滤网目数不够、破了，熔体中的杂质当然长驱直入。我用过一种组合式过滤网，粗网夹细网，寿命长不少。 拖尾和连粒前文提过，多跟切粒温控有关。但还有一点容易忽略——模头出料孔的表面光洁度。有些国产模头用久了，孔内壁磨出环形沟槽，熔体出来就不光滑，切粒时尾巴明显。这时候除了抛光模孔，没什么好办法。所以定期保养模头，值！
我的几点私藏经验——可能颠覆你的认知
