做机械的都知道，治具这个东西，说简单吧，就是块铁。说难吧——它能让你一个批次的产品全报废。我记得刚入行那阵，给一个汽车零件搞压装治具，心想不就定位销加个气缸嘛，结果装出来零件偏了0.2mm，整批几百件全堵在质检那儿。事后才发现，弹簧夹紧力没算对，零件一压就翘。妈的，就差那么一丢丢。所以后来我每次设计治具，脑子里都绷着那批报废件，真的怕了。
这就是工业治具的残酷。它不像通用机床那样有厚厚的手册，治具都是定制的，一个萝卜一个坑。设计好了，效率飞起；设计砸了，钱和脸面一起丢。不过话说回来，玩转了之后，也挺有意思的。那种手到擒来的掌控感，爽。
第一步：想清楚你要夹哪里
很多新手一上来就掏三维图，咔咔画底板、支撑块、压板。慢！先别急。治具的本质是什么？重复定位。无论你是铣面、钻孔还是测量，六点定位原理是铁律。但光背原理没用，你得会选基准。选错了基准，就像你穿裤子先套左腿还是右腿，看似无所谓，走两步就绊倒。
举个例子，一个铸件外壳，毛坯面粗糙，设计基准是加工后的两个销孔。你要是拿毛坯面定位去镗销孔，那镗出来的孔和最终装配基准肯定不合拍。怎么办？要么增加浮动支撑，要么反过来用销孔定位加工其他面——工艺得跟着治具思路走。这个坑，我交过不少学费。
还有，工件变形这回事，薄壁件最烦。夹紧力一大，它弹了；松开，尺寸跑了回不来。这时候别硬来，用多点辅助支撑或者真空吸盘，或者干脆设计成弹性夹紧。我记得给一个医疗器械零件做测试治具，壁厚不到1.5mm，一夹就椭圆。后来改用环形气动指，均匀施力，问题才解决。所以说，治具思路错了，后续全是补丁。
翻车实录：那些让我失眠的设计失误
不说教了，直接上血泪史。第一回：忘记排屑。一个铣槽治具，为了保持刚性，我弄了个全封闭底板。结果铝屑全堵在槽里，排都排不出。铣到第三件，刀具断了，飞出来差点打到操作工的脸。事后复盘，哪怕在底板上开个斜坡开口，都不会这样。从那以后，我设计治具必画一个屑流箭头，排屑通畅是刚需，不是锦上添花。
第二回：定位销插不进去。工件上两个孔公差±0.02，我销子也做成±0.02，理论间隙配合。可实际呢？工件孔垂直度不好，一放就卡。操作工拿锤子敲，销子弯曲，治具报废。正确做法该是用一个圆柱销、一个菱形销，并且菱形销方向要顺着误差大的方向。常识啊！可当时就是没转过弯。

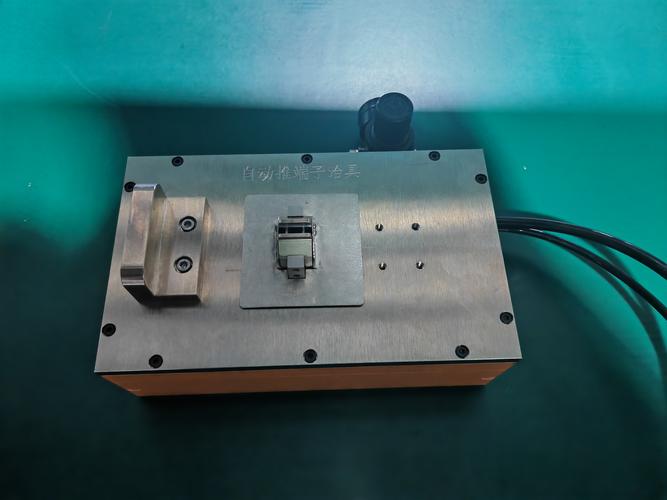

第三回：气路设计想当然。一个气动夹紧治具，我直接把气管接头外露。车间里铁屑横飞，没几天就堵了，气缸动作延迟。后来加了防护罩和过滤调压阀，但这都是事后补救。提前考虑防护等级，真的能省太多事。所以说，工业治具不是实验室模型，得经得住现场糟蹋。

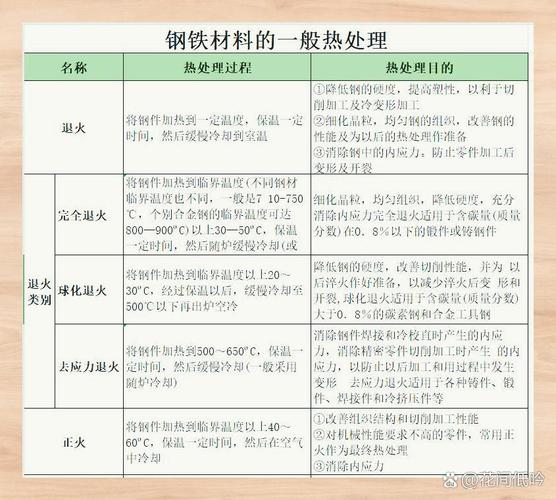

关于材料与热处理，别省钱
聊点实在的。治具主体用什么料？45钢调质最常见，够用且便宜。但有些场合，Cr12MoV或者SKD11才能扛住磨损。比如高频使用的内胀定位套，你要是用45钢，不淬硬，三个月就磨出台阶。省那点钱，后期换件、停机的成本高十倍。
而且热处理变形，得留余量。淬火后精磨，这个道理都懂，但真实施时又嫌周期长。我合作过一个小厂，为了赶工，治具没时效就拿去用，结果一个星期后精度跑了一两丝。找谁说理去。所以我的原则：关键运动件必须淬硬至HRC58以上，配合面留研磨量。表面处理也别忽略，QPQ、镀硬铬，环境潮湿就得上。不然锈了卡住，生产又停。
智能化趋势？先搞清基础
现在天天说工业4.0，治具也往传感方向走。什么力传感器、RFID识别，确实有它的好处。但说实话，对大多数工厂，先把普通治具的可靠性搞明白。我见过一套带压力监控的压装治具，技术先进，可工人嫌操作复杂，直接把传感器关了。你上哪儿说理呀。
但也不能全盘否定。批量大的产品，在治具上集成气密性检测或者位移传感器，确实能防错。比如发动机缸盖的堵盖压装，如果没检测到位，后续泄露会整机报废。所以我的态度是：实用第一，花活靠边。基础不牢，智能化就是空中楼阁。
问答：车间里最常问的几个问题
问：我的治具用了半年就夹不稳了，怎么回事？
答：多半是磨损或者变形。检查定位面和夹紧面，看有没有压痕或毛刺。特别是频繁接触的点，如果没做硬化处理，迟早磨损。再查一下气缸或油缸的出力，密封件老化也可能导致压力下降。还有就是，螺栓都松了没？别笑，真常见。
问：设计治具时，怎么平衡防错和成本？
答：防错是必须的，但别过度。弄一大堆传感器和机械互锁，成本猛增，操作还别扭。先分析哪一步最容易出错，比如工件放反，就加个不对称的定位块；零件漏装，就用接近开关检测。原则是：用最简单的结构防止最可能的错误。成本自然就下来了。
问：有没有推荐的治具设计参考书？
答：老实说，教科书落后实际太多。建议多看机床展上的实物，或者去一些专业论坛，比如“机械社区”里的治具板块，高人不少。理论的话，《机床夹具设计手册》够用，但真正提升靠的是拆解同行的优秀设计，想想他为什么这么做。
最后提一嘴，工业治具这行，经验大于理论。多下车间，多和操作工聊，他们嘴里吐的槽往往就是最好的改良点。别把自己关在办公室画图，不然做出来的东西，早晚被工人骂。
