钻头，钻不透的痛——一个机械老炮的经验之谈-中远盛泰工业

说实话，我入行头十年在钻头上栽的跟头，比这辈子喝过的酒都多。有一回，用一支劣质高速钢钻头去啃不锈钢，结果钻头烧蓝了，工件报废，还被师傅骂了个狗血淋头。那时候我就明白了——钻头这玩意儿，看着简单，里头的门道深着呢。 别跟我提什么“标准工况”，车间里哪有什么标准？到处都是突发状况。工件一换，材料一变，昨天的参数今天就抓瞎。可偏偏很多兄弟就爱一把麻花钻打天下，结果呢？崩刃、偏孔、工废人疲。

钻头材质，这才是命脉

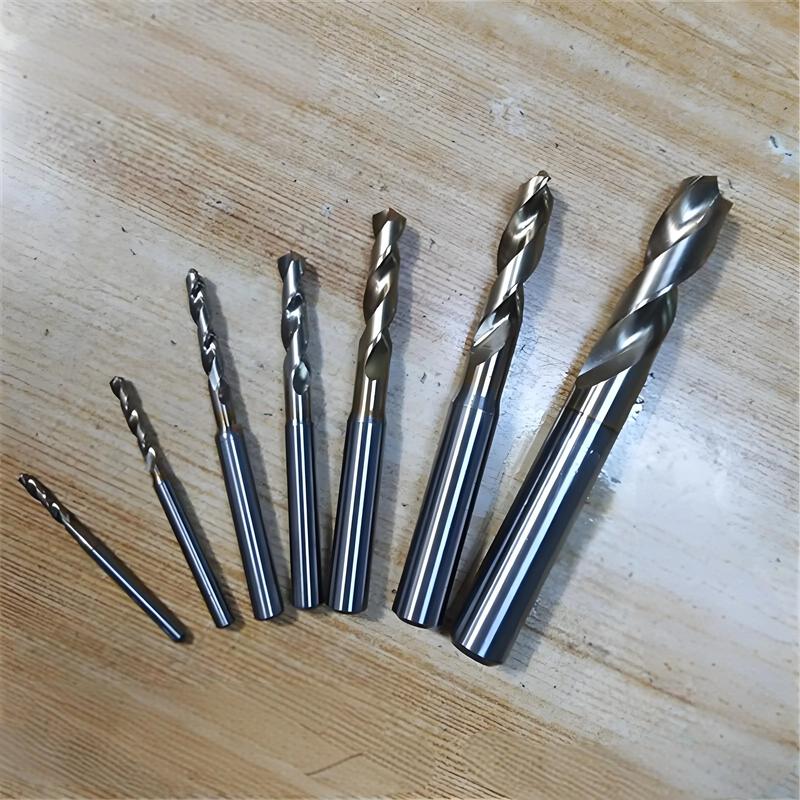

市面上最常见的，还是高速钢（HSS）。便宜，韧性好，对付普通碳钢、铸铁绰绰有余。但你要是去钻钛合金或者淬硬钢，那就是拿木头棍子捅铁板——白给。含钴高速钢（HSS-Co）稍微强点，耐热性上去了，可这家伙也容易崩，尤其在小直径的时候。有一次我赶工期，用含钴钻头连钻两百个孔，到第一百八十个的时候，突然“咔”一声脆响……断在里头了。那一刻想死的心都有。整体硬质合金（Carbide）才是真正的王者。红硬性高，耐磨，切削速度能翻好几倍。但脆啊！一点震动，或者排屑不畅，立马就碎给你看。所以用整体硬质合金钻头，机床的刚性、夹具的精度、切削参数，一个都不能拉胯。后来有了涂层技术，TiN、TiAlN、AlCrN……简直像是给钻头穿了铠甲。说实话，我第一次用AlCrN涂层的硬质合金钻头干镍基合金时，那种顺畅感，差点让我感动得流泪。工具寿命直接翻了五倍！不过话又说回来，涂层再好，要是基体不行，或者刃口钝化处理不到位，照样白搭。

很多时候，我们纠结材质，其实没抓住重点。你该先问自己：钻什么材料？通孔还是盲孔？公差要求严不严？冷却液够不够压？ 把这些搞清楚了，再搬出材质谱系图去对号入座。

几何角度，那0.1毫米的偏执

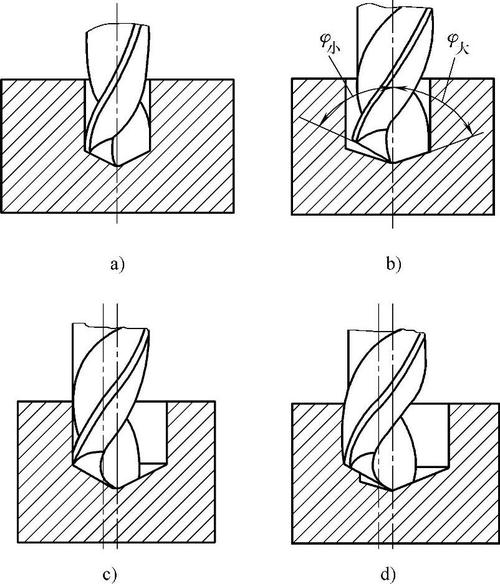

大多数人买钻头只看直径，根本不关心顶角是118°还是140°，更别提螺旋角、刃带宽度了。可我要说，那些决定成败的，往往就藏在这零点几毫米的细节里。比如钻不锈钢，顶角选大些，140°甚至150°，可以避免加工硬化，断屑也更容易。有一次我试一种双顶角设计的钻头，入钻特别稳，毛刺都少了很多，当时就拍桌子叫绝——这才是懂用户的设计啊！螺旋角？对于长屑材料，选大螺旋角排屑顺畅；但短屑材料，比如铸铁，螺旋角大了反而容易堵。还有修磨横刃……说实话，很多操作工拿钻头往砂轮上随便蹭两下就觉得能用了，结果横刃修得跟狗啃似的，切削阻力能不大吗？

我见过一个老师傅，用普通砂轮机，硬是把一支二手钻头修磨得定心精准、排屑槽光滑如镜。那钻头在他手里像是活物。他对我说：“小伙子，机器是死的，手是活的。角度对不对，听声音就知道。” 啧，这种境界，我到现在也只学到点皮毛。

实战Q&A，别让钻头在车间吃灰

问：“我加工304不锈钢，钻头总是烧边、折断，怎么办？” 答：先换好钻头！✅ 别再用普通HSS去硬刚了。最起码上HSS-Co，有条件直接用带AlCrN涂层的硬质合金钻头。冷却液必须给足，尤其是冲屑的压力。转速别太高，切削速度控制在15-25米/分，进给要稳，别手软——不锈钢容易加工硬化，你越是缩手缩脚，它越是给你颜色看。还有，钻头顶角改到140°，适当修磨横刃。如果孔深超过3倍径，一定要用带内冷的钻头，勤退屑。 问：“小直径深孔，排屑是个老大难，有没有啥巧办法？” 答：说到这个我就来气！很多设备设计时根本不给内冷条件，操作工只能外冷干瞪眼。💡 我的经验：第一，钻头必须选抛物线槽型，容屑空间大。第二，采用啄钻循环，每次钻几毫米就退一次，但频率别太机械，凭感觉根据切削声和铁屑形态调整。第三，如果允许，把工件立起来钻，让重力帮着排屑。第四，实在不行，自己改造个简易油雾器对着孔口喷。有一次我钻一个40倍径的0.8mm小孔，就是这么干成的，当时心里那个成就感啊……❗

钻头的数字化与未来？别飘

现在都在谈智能工厂，钻头也被装上了传感器，什么切削力监测、振动分析。原则上我双手赞成。但现实是，很多中小企业，连基本的刃磨都搞不定，直接上数字化不是赶鸭子上架吗？要我说，先把基础的刀具管理做好：钻头编号、寿命记录、定期重磨、重涂层……这些土办法，比什么大数据都实在。不过，那回我参观一个标杆工厂，人家的钻头是带RFID芯片的，每个钻孔的参数自动记录，刀具库自动配送。我承认我酸了。但转念一想，技术是为人服务的，要是操作工心里没底，再炫的自动化也是一堆废铁。好了，今儿就扯这么多。钻头这行，干一辈子也学不完。每次我走进车间，听见钻头切入金属时那种唰唰的声音，还是会手心出汗。那是一种敬畏——对材料，对工具，对看不见的精密。

钻头，钻不透的痛——一个机械老炮的经验之谈

钻头材质，这才是命脉

几何角度，那0.1毫米的偏执

实战Q&A，别让钻头在车间吃灰

钻头的数字化与未来？别飘

文章目录

最新文章

热门标签
