干我们这行，手底下没几件称手的抛光工具，真是要了命。有时候一个活儿下来，手麻胳膊酸，表面还划出道子，想骂人。
早些年我刚入行那会儿，师傅丢给我一台老掉牙的角磨机，配了个几块钱的百叶轮，让我去把焊疤打平。结果呢？铁削横飞，工件表面烫得能煎蛋，弧面全啃成多边形。师傅过来瞅一眼，叹了口气，说：‘小子，工具不对，手艺白费。’ 这句话，我记了二十年。
你手上的家伙，真的用对了吗？
市面上抛光工具一堆，气动的、电动的、手工的，各有各的脾气。最常被误用的，就是角磨机。很多人拿它当万能机，装砂轮片、装百叶轮、装羊毛轮，什么活都怼。可角磨机转速高，扭矩蛮，控制不好直接干废活儿。尤其是不锈钢薄板，一秒就烧蓝。❗

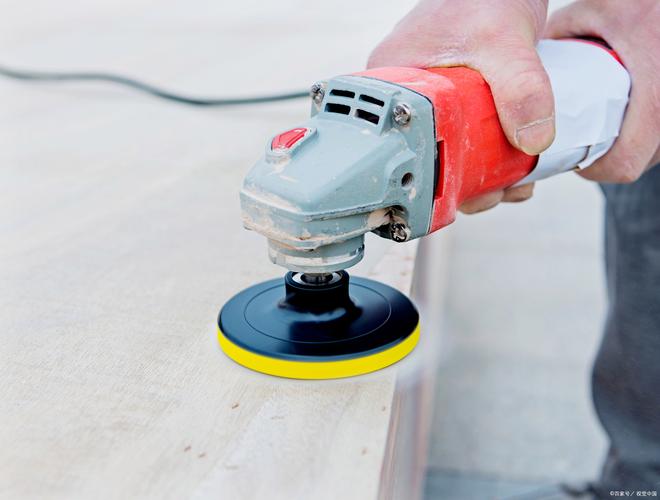

其实，真正的抛光，特别是镜面级，得靠调速角磨机或者定速抛光机。转速控制在1500-3000转，配合好轮子，慢慢‘走’，不是‘磨’。还有直磨机，对付内孔、死角，那才是本行。我见过太多新手拿直磨机加个大轮子抛平面，晃得像在筛糠，结果平面度全毁了。
气动打磨机呢？效率超高，但得配好气源。我车间里那台压机供气，气压一掉，机子就软踏踏，像没吃饭似的，还不如手搓。所以，气动工具加上过滤器和油水分离器，这是硬指标。
轮子、膏、砂纸……这些耗材才是灵魂
工具是骨架，耗材是血肉。说个真事儿，去年有批铝件，要求镜面，车间用普通抛光膏，怎么抛都雾蒙蒙的，查了半天，原来那膏子上写着‘通用型，适于铁钢铝’。扯淡！💡 铝就得用专门的铝抛光蜡，含特殊油脂和微粉，切削力温和。换了专用蜡，几遍就出光。所以针对材质选膏体，别图省事儿。
还有羊毛轮，不是越厚越好。薄布轮适合曲面，空气冷却好；厚毛轮蓄热，适合小面积重切削。有个技巧——新轮子先用钢丝刷刷松，沾上抛光膏，低速空转一会儿，让膏体均匀吃进去，再正式干活。这样出光快，还不容易烧轮。
砂纸也是，很多工友从80目一路打到2000目，累死。其实可以跳过几号，比如120目之后直接上240，再上400，然后用油石过渡，最后上羊毛轮。跳跃式打法，省时省力。但必须注意，每一道痕要盖干净，不然最后一道反光就现原形。
问：抛光不锈钢焊缝总是发黄发蓝，怎么都去不掉，难道只能用酸洗？
答：发黄发蓝是温度过高形成的氧化层。如果用角磨机硬来，温度更高，越抛越蓝。正确做法：先用80目的百叶轮或陶瓷砂轮把焊缝打平，注意轻接触、快移动。然后换120目，用手工拉丝块蘸冷水中和热量。接着用麻轮加白蜡，转速调到2500转左右，快速扫磨，不能让工件烫手。假如已经蓝了，涂点不锈钢清洗钝化膏，等几分钟冲掉，再轻微抛一下就行。关键是控温。
实战中那些让人炸毛的坑
有一次抛一个大曲面，用气动偏心机，配着费斯托的六孔砂纸，结果砂纸总从边缘破，换了几个牌子都一样。后来发现是托盘太软，边缘支撑不住，砂纸一碰工件边沿就撕。换成硬托盘，问题解决。所以托板硬度要和工件轮廓匹配，软板走曲面，硬板走平面，没什么死规矩，全凭手感。
还有个坑——静电。冬天抛光，灰尘粘在布轮上，一开机满天飞，弄得人一身，更糟的是灰尘颗粒会在工件上划出细痕。后来我们用了防静电的毡轮，或者简单点，墙上挂一根铁链接地，布轮工作前在湿海绵上蹭一下，就好很多。这些小招数，书上可不写。
问：最近在抛钛合金零件，表面总是粘糊糊的，抛光膏粘在表面洗不掉，怎么办？
答：钛合金导热性极差，热量散不开，膏里的油脂就烧焦固化。首先，转速务必降低，用1500转以下的直磨机。其次，抛光膏要用专门的钛合金型，膏体润滑剂是水基的更好。每抛一下，立刻用酒精棉擦掉残留，别等它干了。还有个绝招，往抛光区域滴几滴煤油，能带走大量热量，还不影响表面。注意防火就是了。
说到安全，真的不能马虎。角磨机装了布轮不用防护罩，结果缠住手套，直接把手指卷进去的，我亲眼见过。所以抛光工具必须装好防护罩，双手握持，别戴过于宽松的手套。最好使用直驱式的电动抛光机，带过载保护，启动电流平稳不冲。身体也别正对着旋转方向，万一飞出来一块，躲都没法躲。
现在市面上还有一种超声波抛光机，专门针对模具细微纹路，频率高，振幅小，出来的效果均匀。不过那东西贵，对操作要求也高，一般厂子不配，但做精密件真的值得上。
总之，抛光这个活儿，工具是手脚的延伸，选对了，事半功倍；选错了，再好的手艺也难发挥。别迷信价格，也别贪便宜，多试试不同组合，找到自己顺手的配置，比什么都强。毕竟，活儿干得漂亮，下班才能踏实去喝一杯。
