那天下午，车间的小王差点把测头给撞了。就差那么一点点——他的手抖了一下，操纵杆推得太猛，测头擦着工件边儿飞过去。我站旁边冷汗都下来了。一个雷尼绍测头两万多块，真撞坏了，半个月工资都不够赔的。说实话，干三坐标测量这行，谁没经历过这种心跳加速的时刻？

但没办法，这活儿就得细。你想想，测量精度要到微米级，一根头发丝的十分之一都不到，手一抖、温度一变、甚至打个喷嚏都可能影响结果。很多人以为三坐标嘛，不就是编好程序让它自动跑，鼠标一点就完事儿？天真。实际上，测量前的准备工作能烦死你——校准测头、建坐标系、选探针、设定安全平面……稍有疏忽，全盘皆错。

测量不准？别光赖机器

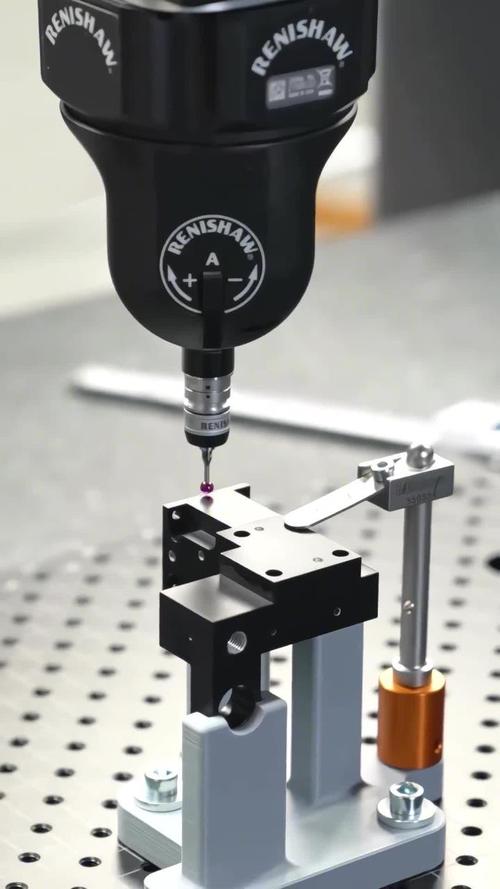

我见过太多人，数据一出问题就嚷嚷：“这破机器又漂了！” 可是，等等，你恒温间温度打到20℃了没？±2℃的波动足够让铝合金件胀缩十几微米。还有，工件清洁你做了吗？ 切削液、毛刺、甚至指纹都能带来几微米的误差，信不信由你。有一次客户送检，我们测出来孔径超差0.03mm，对方死活不认，最后拿酒精擦了三遍再测——尺寸完美。就一层油膜的事儿。问：为什么精密测量对温度这么敏感？答：这是物理常识，几乎所有材料都会热胀冷缩。三坐标测量机虽然床身是花岗岩，膨胀系数低，但被测工件通常是钢或铝合金。一米长的铝件，温度变化1℃，长度就变23微米。所以ISO标准规定计量室温度20±1℃。实际车间里保持稳定更重要，哪怕25℃，只要恒定，也能通过补偿修正。但忽冷忽热就没救了。还有个坑：测头组合没选对。 我想起上个月测一个深孔，直径6mm，深度40mm，我图省事用了标配的测针，结果伸进去测头杆弯了——不是物理弯，是弹性变形，导致触发位置偏移，测出来圆度0.02，实际根本没那么差。后来换了加长测针，调整了测力，圆度立马降到5微米。所以说，细节是魔鬼。

程序编得溜，不如坐标系建得对

三坐标测量最核心的是什么？不是cad导入多炫酷，也不是扫描速度多快。是坐标系。 你连基准都没找对，后面全是瞎扯。我就犯过浑：有一回测一个对称的铸件，毛坯基准选在了分模线上，结果测出来两个孔位置度偏差很大，我折腾了一下午，反复检查程序、复测、清洁工件……最后发现，那个分模线根本不是设计基准！铸件拔模斜度让实际基准面歪了0.1mm。重新用加工面建系，一切正常。所以现在每次建完坐标系，我都会手动验证一下几个关键点的相对关系，凭经验判断合不合逻辑。问：初学者该选用哪种坐标系建立方法？321法还是最佳拟合？答：这得看你的工件和图纸要求。321法适合有明确基准面、基准轴和基准点的零件，比如方块类、板类，简单可靠。但如果零件是自由曲面，或者基准本身就是空间特征，最佳拟合（Best Fit）更合适，它通过多点迭代让理论曲面与实际点云的偏差最小化。不过最佳拟合有风险——可能“平均”掉关键偏差，导致位置度评价失真。我的习惯是，能用321就不用拟合，实在没办法才用拟合，并且一定要观察偏差分布，别让软件自欺欺人。

修不如养，这些坑别踩

三坐标测量机其实挺娇气。气源、导轨、光栅尺都得供着。我们那台机器，有一次气源过滤芯堵了，气浮轴承供气不足，机器走起来嘎嘎响，同轴度一测超差0.02。吓得我以为导轨磨损了，厂家上门拆开，光栅尺上全是油雾——气源里带油！换个滤芯，清理光栅，故障消失。从那以后，我规定每周必须放水，每月换滤芯，再不省那点耗材钱。还有，有些人喜欢在测量机平台上放工具、喝水的杯子——我真想骂人。花岗岩台面怕撞击，一个小坑就会造成局部不平，影响重复定位。我们实验室连对讲机都不让放，磁化风险。虽然听着矫情，但精密仪器就这么脆弱。最后说个反直觉的现象：测量速度并不是越快越好。高速扫描时，测头的动态误差会变大，尤其遇到曲率变化大的部位，跟丢、误触就会出来。我一般对关键特征采用低速扫描，非关键快速掠过，平衡效率和精度。千万别迷信设备标称的最高速度，那是理论值，得像开车一样，路况不好就慢点儿。干这行久了，越来越觉得，三坐标测量不是一个冷冰冰的自动化流程，它更像是工匠手艺的延伸。你得了解你的机器，像了解你的手一样——它的脾气、它的惯量、它每天的零点漂移。只有这样，测出来的数字才有灵魂。不然，那只是一堆空洞的坐标点。
