上周，我的一个做逆变器的朋友半夜打电话给我，声音很绝望：“又烧了！明明仿真显示结温只有120℃，怎么实测飙到150℃？” 我叹了口气，问他是不是又忘了改TIM的热阻——电话那头沉默了三秒，然后他骂了一句脏话。这样的故事，在热设计圈子里简直和一日三餐一样平常。热仿真，看起来就是点几下鼠标，等进度条跑完，出个色彩斑斓的云图。但背后的坑，深不见底。
热仿真不是魔术，是数学游戏
说实话，很多人把热仿真当成黑匣子。输入几何体、材料、热源，按下求解，坐等结果。大错特错。热仿真本质是数值求解偏微分方程——对，就是那套让大学高数挂科无数的纳维-斯托克斯方程和傅里叶导热定律。软件不过是把这些方程离散化，用迭代算法逼近真实解。所以，误差是与生俱来的。网格够不够密？离散格式选对了吗？收敛残差设得合理吗？ 每个选择都在悄悄篡改结果。更别提你输入的边界条件：对流换热系数是估计的？热辐射被忽略了？这些简化看似无害，但积累起来，足够让你的IGBT模块在现实中冒烟。我见过最离谱的一个案例：某产品仿真时忘了考虑PCB铜箔的侧向导热，结果实测温升比模拟高了20℃，设计评审会上，项目经理的脸都绿了。

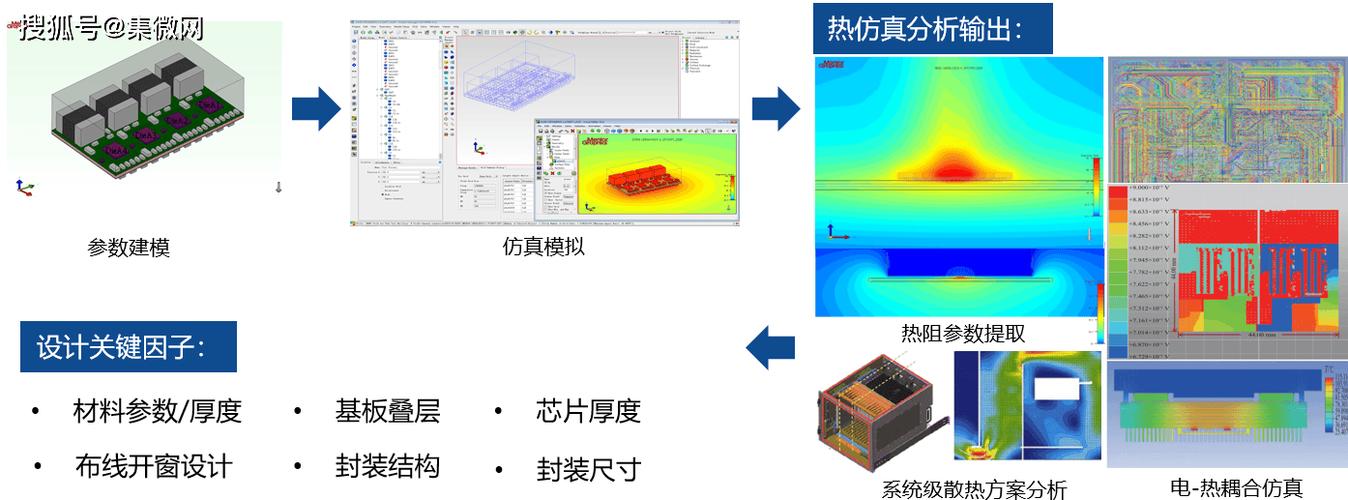

芯片封装热仿真网格剖分细节
建模阶段，一个小疏忽就能让结果烂掉
你大概觉得建模就是导入CAD、设设参数。哼，要是这么简单，散热工程师就失业了。细节，全是细节。
首先，接触热阻。两个金属面压在一起，看上去无缝，但在微观下全是凹凸，实际接触面积可能不到名义面积的5%。这个热阻，哪怕只有0.1℃·cm²/W，对高功率器件也是致命的。很多人直接默认软件里的完美接触，或者随意填个值。❗ 这简直是在赌博。我习惯用实际界面材料测过的热阻，或者查供应商数据，再乘以1.3的安全系数。别嫌麻烦，这是保命操作。
其次，风扇的P-Q曲线。你用仿真软件里的理想风扇模型？那恭喜你，实际风量至少打八折。因为风道的流阻你永远估计不准。正确的做法是，用风洞测试实际系统阻抗，或者至少做CFD仿真时考虑入风口格栅、防尘网、密集元件引起的阻塞效应。💡 一个小技巧：强迫对流仿真时，把系统阻力元件（如蜂窝状通风孔）等效成多孔介质边界，比直接开个大洞准得多。
还有，材料属性的温度依赖性。铜的导热系数在100℃时比25℃低了将近10%！如果你的仿真全部用常温参数，高温场景下的结果就是自欺欺人。很多新人不懂这个，结果东西一上高温箱就原形毕露。

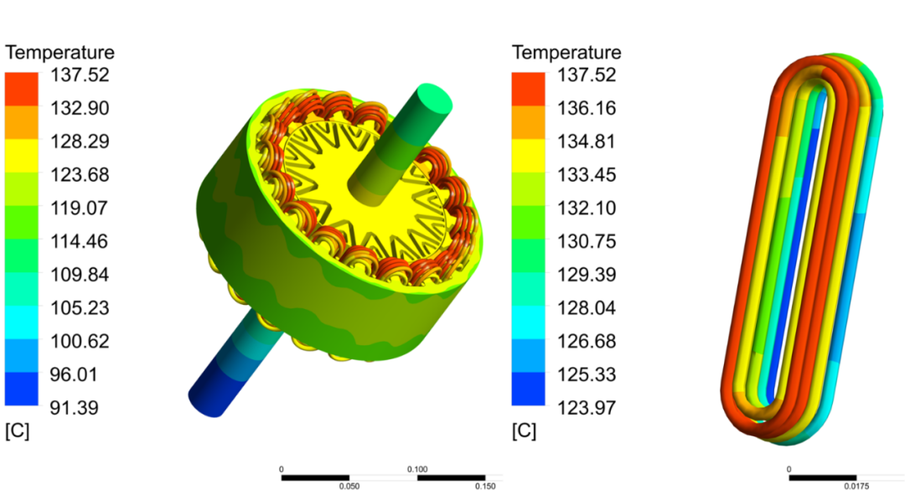

电子设备热仿真温度分布云图对比
说到这里，你可能会问一些具体问题。好，咱们来个快问快答。
问：仿真结果和测试对不上，到底哪里出了错？
答：别慌，按下面顺序排查，成功率90%以上。第一，边界条件。自然对流换热系数，你设的5W/(m²·K)？实际可能只有3，因为你的机箱不是开放空间，热量堆积了。第二，网格独立性。加密一倍网格，结果变化超过5%，说明之前网格太粗，必须继续加密直到稳定。第三，接触热阻——前面说过了，查实际装配压力下的热阻值。第四，功耗。你输入的是额定功耗，但实际芯片可能是动态负载，平均功耗也许更高。第五，辐射。300℃的发热体，辐射散热占比能到30%以上，你关了辐射计算？难怪对不上。✅ 最后，用热像仪拍一下，看看热点是不是跑偏了，那可能是内部导热路径建模错误，比如导热硅脂没涂匀或者散热器安装翘曲。
问：我该用哪种热仿真软件？
答：这取决于你的行业和深度。电子散热，特别是PCB和封装级，Ansys Icepak 和 Siemens FloTHERM 是行业标准，SmartPart库大大简化建模。但如果涉及复杂几何和耦合流动，Fluent 或 CFD++ 更灵活，不过学习曲线陡峭。做建筑暖通，TAITherm 或 EnergyPlus。汽车热管理，STAR-CCM+ 是主流。❗ 别迷信软件，垃圾进垃圾出。一个用Icepak的高手，可能比用Fluent瞎搞的人准十倍。
一个差点让我丢项目的真实案例
一个差点让我丢项目的真实案例
去年接手一个车规级DC-DC模块的热设计。功率密度高得离谱，体积大概一个烟盒大小，要耗散120W，环境温度85℃，壳温不能超105℃。这意味着热阻必须极低。初期我信心满满，用Icepak建了模，加了一堆散热铜块和导热胶，仿真显示壳温101℃，完美。结果打样回来一测，107℃！超标两度。客户当场翻脸。
我连夜复现问题。首先怀疑导热胶的实际厚度，点胶工艺控制不好，实际厚度是仿真的两倍，热阻倍增。拆开一看，果然，胶层里面有气泡。第二个问题是，仿真时我把MOSFET的损耗均匀分布在芯片表面，但实际芯片存在热点，局部热流密度更高。于是马上改设计：取消导热胶，改用直接烧结的氮化铝基板，减薄铜层；同时调整PCB布局，让大电流路径缩短。再仿真，壳温降到100℃，留出5℃余量。第二轮打样测试，真的降到了100.3℃。那一刻，比喝冰可乐还爽。
这个案例告诉我：热仿真是迭代工具，不是一次性的算命。你必须用测试来校准仿真模型，再用校准后的模型去指导优化。没有这个闭环，仿真就是自娱自乐。
所以，下次当你盯着漂亮的温度云图时，不妨问自己：边界条件真的靠谱吗？网格真得独立了吗？材料属性是datasheet给的典型值，还是实测的？——毕竟，实物烧毁的味道可一点都不迷人。
现在，打开你的求解器，仔细检查一遍设置，再点“计算”。别让一个小小的疏忽，毁了你的周末。
