干了二十年机械，我劝你别太迷信有限元分析。真的，这东西用不好，比不用还危险。刚入行那阵子，老师傅拍我肩膀：“小张啊，有限元，那得是‘有限的’分析。” 当时我嗤之以鼻，觉得他老土，后面被现实啪啪打脸。
网格剖分：你的模型“说谎”了吗？
很多人迷信六面体网格，说精度高，可你划分得出来么？复杂铸件到处是尖角、小孔，硬拉六面体网格，单元扭曲得一塌糊涂，算出来的应力能信？❗说实话，对于大多数工程问题，二阶四面体足够用，收敛性还好。但不管哪种，网格无关性验证是底线。我见过一份报告，网格尺寸减半后最大应力飙升30%，呵呵，之前那个结论就是废纸。还有，应力集中区，网格必须局部细化，别指望全局统一尺寸能抓到峰值。

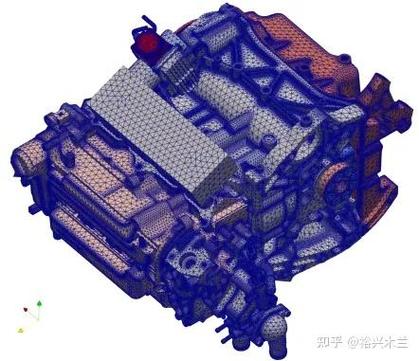

发动机支架有限元网格细化对比
网格质量检查，很多人直接跳过。歪斜度、雅可比、翘曲度，软件给你标红了你都不管？那是在作死。有一次，我接手一个项目，原工程师算出来安全系数1.5，我重新划网格，降到1.0以下，差点出了大事。✅ 记住：没做过收敛性验证的分析，一律当草图看。
问：为什么我的有限元分析结果和实际情况差很多？
答：你网格收敛了吗？材料参数准吗？边界条件对了吗？这三个最基本的问题，十个人里九个没完全搞清楚。大部分时候，不是软件算错，是你喂了它一堆垃圾数据。💡
边界条件这玩意儿，比网格更坑。我一般要求新人去车间蹲几天，亲自看看装配体怎么受力，然后再回来加约束。你坐在办公室一拍脑袋，把螺栓孔完全固定，那真实吗？螺栓连接是有刚度的，预紧力会产生接触非线性，你的固定约束硬生生把应力憋到那个角上，冒出上千兆帕，然后你就尖叫设计不合理？太冤了。

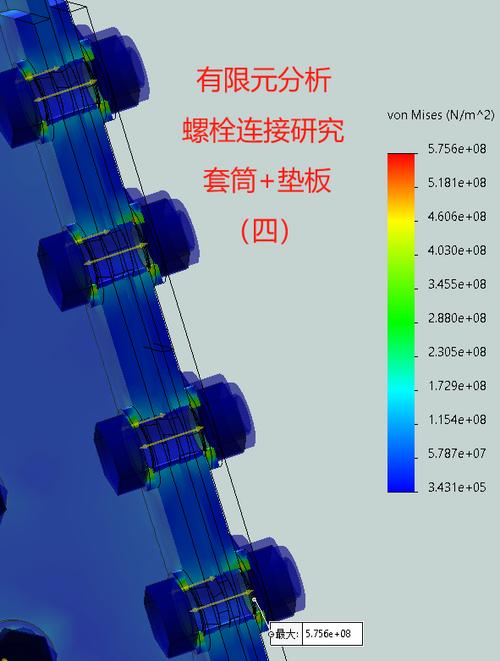

螺栓连接有限元分析接触设置
边界条件：失之毫厘，谬以千里
说实话，当年我也犯过蠢。分析一个焊接吊耳，直接把安装面全约束，结果吊耳根部应力大得吓人，吓的我赶紧加厚。后来做现场试验，那地方根本不坏，倒是离约束远的焊缝裂了。怎么回事？实际约束是柔性的，允许轻微转动，我那“完全固定”人为制造了应力奇异点。后来改用弹簧单元模拟基座刚度，结果才吻合。❗ 约束附近的应力，除非你确信实际也是死的，否则要打折扣看。
力的加载同样讲究。集中力直接加在节点上，那节点简直成奇点，网格不同应力能差十倍。应该小面积分布，或者耦合控制。特别是热-结构耦合，温度场映射不准，热应力错到离谱。这些细节，文献不会写，全靠经验积累。
还有材料参数，你拿手册上的屈服强度直接算？出厂批次不同、热处理差一点，能差10%以上。而你的分析几何模型还是名义尺寸呢，加工公差、磨损呢？这些不确定性，才是真实世界。
问：分析软件里那么多接触类型，到底选哪个？
答：新手最爱用Bonded，简单嘛。但现实中有多少是粘死的？螺栓预紧的滑移、轴承的间隙，都要用非线性接触。算一次要半天？那也得算。算进死胡同才知道痛，对吧。✅ 小技巧：先用Bonded快速跑个线性，验证模型没大毛病，再上非线性。
结果解读：别让花哨云图迷了眼
彩色云图一出来，外行看热闹，内行看门道。15.0这个最大应力值你敢直接采信？看比例尺！很可能那是个零距离的应力奇异点，一两个单元畸变拉高的，稍作平均就掉了。我一般看区域应力分布，不看单一峰值。非平均应力云图更有参考价值，它能暴露应力梯度变化。还有，安全系数并非数值游戏。有人说“我算出来最小安全系数1.2，够了”，可那是基于理想材料、理想载荷。你敢保证生产中没有0.1mm的气孔？❓ 很多时候，仿真结果要乘个经验安全因子，这才是工程。

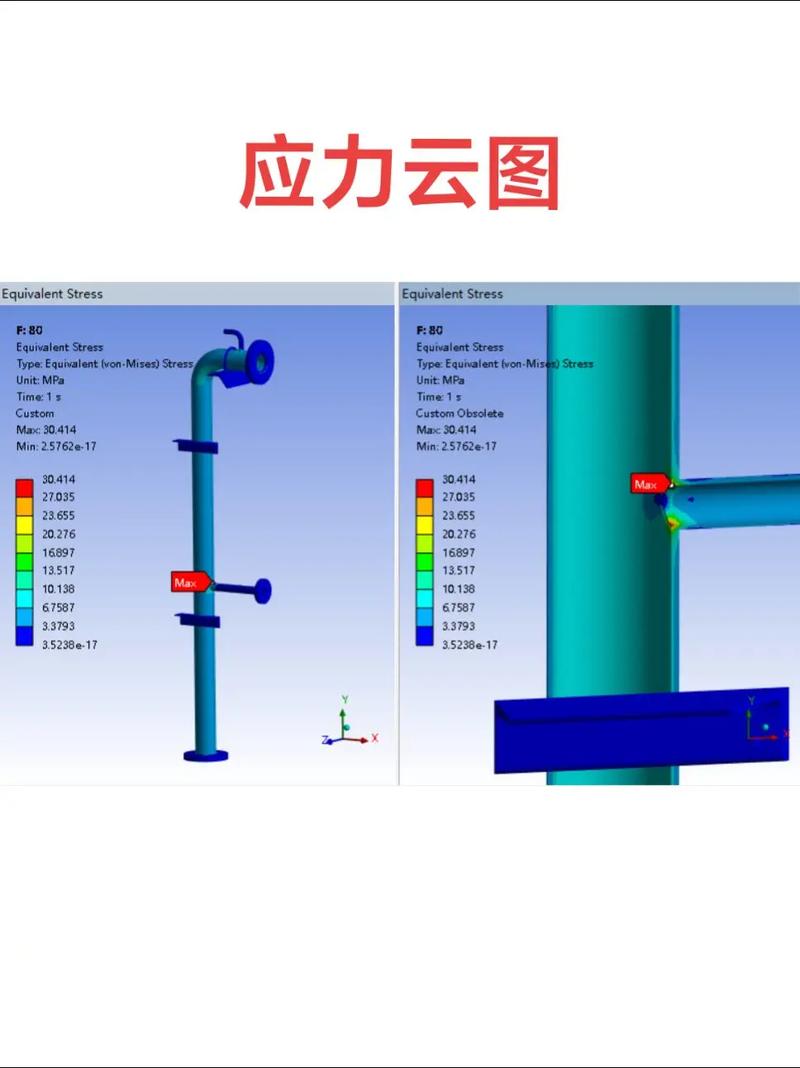

压力容器有限元分析应力分类线
最要命的是不看变形动画。我会一遍遍放慢，看结构怎么弯、怎么扭，想象实物会不会这样。有一次一个支架，分析应力不高，但变形动画里居然出现局部屈曲形态。重新做非线性稳定分析，临界载荷只有设计值的80%！所以，别只盯着标尺，全身感官都用上。
问：做有限元分析，到底需不需要实验验证？
答：废话！没验证的分析，一文不值。✅ 哪怕贴几个应变片，测几个关键点，收益无穷。我经常和测试同事一起贴片，然后校准模型，直到仿真和实验误差在10%以内。这个过程你会发现材料实际性能、边界真实情况，绝对是书本学不到的。💡
说到底，有限元分析就是个工具，成精还是成魔，全在用它的人。别迷信，多怀疑，常去现场，跟老师傅聊聊天。他们的直觉，有时候比你那八核工作站还准。共勉。
