表面纹路像年轮蛋糕，精度差得离谱，装不进卡槽。
那一刻我脑子里只有一个念头——这玩意儿也叫工业原型？❗
后来慢慢才明白，原型制造根本就不是一种技术包打天下，你得懂材料、懂工艺、懂设计意图，更得懂——你手上这个零件，到底是用来验证结构，还是拿给客户做外观评审，或是直接装机跑测试。
从图纸到实物：原型制造到底难在哪？
很多工程师画图的时候信心满满，等第一个手板报价回来，傻了。
CNC加工一个铝合金件要两千，3D打印只要三百。但你能省这个钱吗？不能！
因为——原型不是玩具，是工程样机。它得承受载荷、得耐温、得模拟最终的装配关系。去年做一套新能源汽车的冷却管道原型，选了便宜的SLA打印，结果通液后树脂软化，整个测试台架差点废了。🐶 血的教训。
原型制造的难点不在制造本身，而在如何用最低成本最短时间，拿到最能揭示问题、规避风险的实物。这需要你对各种工艺的物理极限烂熟于心，并且能根据项目阶段灵活组合——有时候一个零件要分拆成三四种工艺来做。
CNC还是3D打印？选型时的糟心事
选型选择困难症，是从业者的日常。
客户通常就一句话：“我要做一个和量产件一模一样的东西，要快，要便宜。”你听完只想翻白眼。
一模一样？量产是注塑的，你原型用CNC做，壁厚均匀性、内应力、分型线痕迹这些能一样？可你不做出来，客户不信。
💡 我的经验是：功能性原型的首选永远是CNC，尤其是铝合金和不锈钢件。为什么？因为材料就是最终材料，螺纹强度、导热性能、阳极氧化效果，全都能测。去年有个军工项目，要验证镁合金壳体的电磁屏蔽，你敢用3D打印？粉末冶金的缺陷率能让你崩溃。
但话说回来，3D打印也有它不可替代的地方。那些异形流道、点阵结构、一体成型的内腔——CNC刀进不去，你就只能靠激光烧结或光固化。尼龙SLS打印的功能铰链，我掰了几千次都没断，这件事让我对3D打印彻底改观。不过，层间结合力依然是阿喀琉斯之踵，Z向受力你得做好心理准备。
问：手板模型和开模件到底有什么区别？我看外观挺像的。
答：这个问题几乎每周都被问。外观像不代表性能像！手板模型的本质是单件或小批量的复制，工艺逻辑和量产完全不同。比如真空复模出来的ABS件，密度、收缩率、耐热性都低于注塑件——因为它是用硅胶模具在常压下浇注的，没有保压冷却过程。你拿去做高温测试，变形量差一个数量级很正常。所以，如果原型需要模拟最终量产性能，务必跟供应商交代清楚：我要的是工艺验证级原型，不是外观模型。
问：为什么我的3D打印原型精度总是不如CNC？
答：我猜你大概率用的是FDM或普通SLA。即使是高精度的工业级SLA，光斑直径和层厚摆在那里，Z轴方向的台阶纹不可能消失。CNC是减材制造，刀具半径补偿、主轴跳动控制这些你只要肯花钱，能做到μ级。而3D打印是增材，材料凝固时的收缩、热累积变形，都是难以建模的非线性问题。所以精度要求高于±0.1mm的关键配合面，我一定会选择CNC或者后期机加工修整，这是底线。别指望打印完就能直接装配，除非你的间隙设计放大了好几倍。

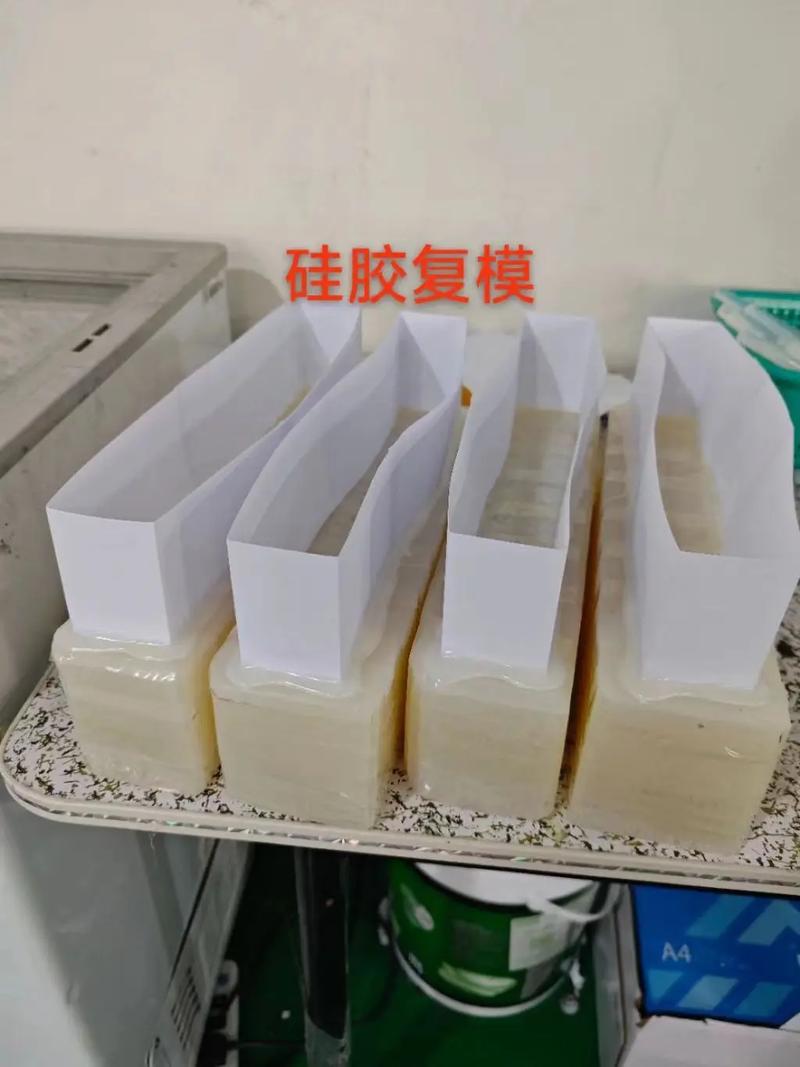

真空复模：被低估的小批量救星
如果说CNC是啃硬骨头的，3D打印是绣花的，那真空复模就是——搞批发的。
当你要做20套外壳去参加展会，或者给客户提供小样测试，直接CNC或者打印20套成本上天。这时候真空复模的价值就凸显出来了。一套硅胶模可以翻20-30个聚氨酯件，色彩、软硬度还能调。
不过坑也不少。硅胶模寿命你不盯着，供应商用到50模还给你出货，飞边和缩水能让你疯掉。另外聚氨酯材料的固化收缩和吸湿性，在南方梅雨季简直是个噩梦，尺寸漂移完全没规律。💧
有一次着急要一批半透明外壳做灯光均匀度测试，结果复模出来全是气泡，整批报废。后来逼得我驻厂盯着真空脱泡过程才搞定。所以，找复模供应商绝对不能只看报价。
问：小批量生产直接3D打印不行吗？为什么还要复模？
答：成本和时间！工业级SLS打印一个拳头大的件，起步价可能就百来块；20个就是两千，加上后处理，一周能拿货。但是复模的话，首件成本摊进去，20个的单件成本能压到打印的三分之一，而且表面质量更接近注塑，可以喷油、丝印。当然，如果数量超过200件，那就该考虑快速注塑模具了。选择永远是基于数量、速度和表面要求的平衡。
最后再说一点，也是我最想吐槽的：不要轻视原型阶段的文档记录。很多人做完测试，原型一扔，问题点全凭脑子记。等到迭代下一版，同一个坑再踩一次。一定要拍照、编号、标注异常，和3D数据对应起来。我见过太多项目因为缺乏可追溯性，重复试错，浪费几个月。
工业原型制造，从来就不是一个按部就班的活。它是技术、经验、甚至直觉的融合。
别迷信单一工艺，也别被低价诱惑。想清楚你到底要验证什么，然后——选对武器，上战场。
