手绘时代的基本功，现在想想都是泪
手绘工业绘图，基本功就是线条和字体。线条要粗细分明，可见轮廓线、尺寸线、中心线各有各的宽度。仿宋字要练，横平竖直，撇捺到位。我练了整整三个月才敢在正式图纸上下笔。但是！手绘有个好处——你对每个尺寸、每处结构都理解得特别深。不像现在用CAD，很多时候就是调用图块，拖拖拉拉，脑子里反倒没图纸了。
投影关系是很多人过不去的坎。主视、俯视、左视，看起来简单，遇到复杂形体就抓瞎。我师傅教我一招：把零件想象成一个豆腐块，一刀一刀切，剖面的形状就出来了。❗这招真的很灵。不过话说回来，现在有些年轻设计师，三维建模玩得飞起，二维投影却搞不清楚——因为软件都自动生成了，对吧？但基础不牢，早晚要吃亏。
CAD来了，解放生产力还是制造新麻烦？

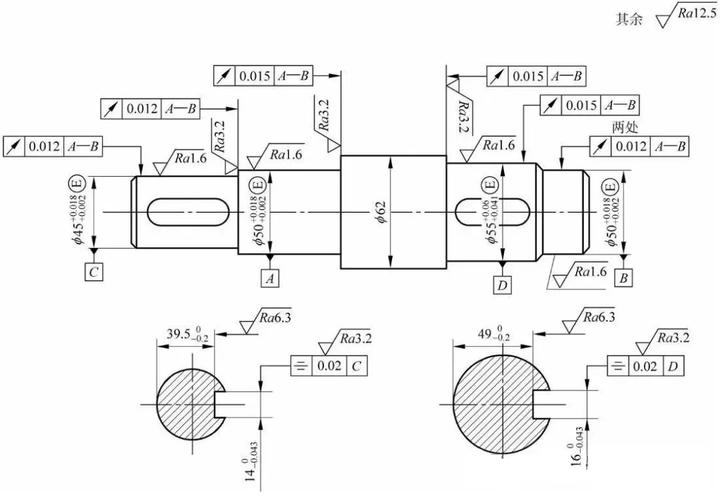

九十年代末，厂里开始上AutoCAD。第一版还是DOS系统，敲命令画图。Line、Circle、Trim……记了几十页的命令表。但说实话，看到第一张用绘图仪输出的图纸时，那种精细和整洁，手绘根本没法比。✅线条均匀，字体标准，修改也方便。一个设计改动了，不再需要全盘重画，那感觉就像从步行直接跳到开汽车。
问：”现在刚毕业的学生还有必要学手绘吗？”

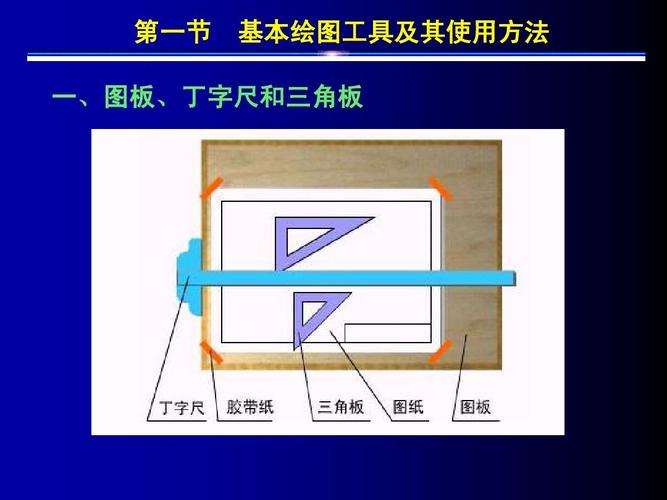

答：”我可以很负责任地告诉你，手绘原理必须懂，但不一定要用三角板和丁字尺去画生产图纸。你至少得会画草图——讨论方案的时候，手上能快速勾勒出结构，标注关键尺寸，这比任何口头描述都管用。我见过太多人，离开了电脑就啥也说不清。所以，基础投影关系、剖面标注国家标准，这些得烂熟于心。至于铅笔描图那种苦功夫，除非你去修古董，否则真的不用了。”
不过CAD也带来一些毛病。图层管理混乱就是最常见的。一个文件里几百个图层，0层画到底，颜色随心所欲。我审图的时候碰到这种，真想顺着网线过去揍人。还有块属性定义，做好了事半功倍，做不好就是埋雷。另外，参数化设计在三维软件里已经很成熟，但二维CAD其实也有约束功能，很多人根本不用，还在用偏移、拉伸这种原始方式改图。效率啊，唉。

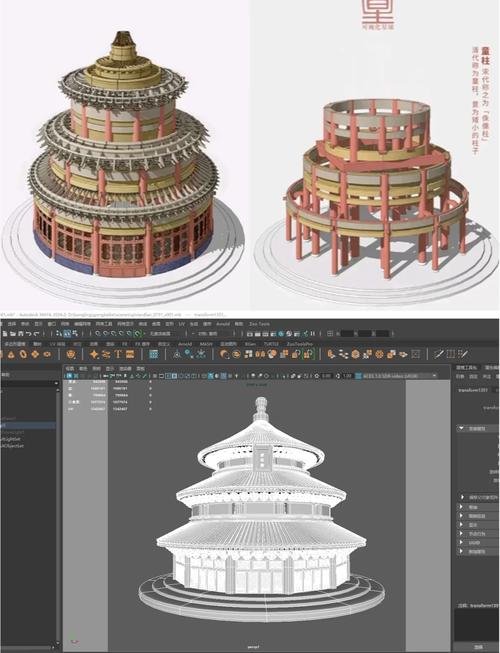

三维建模统治时代，二维图纸会消失吗？
现在进车间，处处都提MBD（基于模型的定义），说要把二维图纸彻底干掉。三维模型直接下车间，工人用平板看图。理论很美好，但现实呢？大部分中小企业，二维图该打印还是打印。为什么？因为三维模型里有些信息反而不如二维图直观，尤其是公差和表面粗糙度。你让一个车工在三维模型里找形位公差，他得点半天，远不如图纸上框格来得清楚。所以，二维图纸还会存在很久，但它会更聚焦于工艺信息，而不是表达形状。
问：”想做工业绘图，从哪个软件入手比较好？”
答：”看你想往哪个方向发展。如果是通用机械，AutoCAD是基本功，然后SolidWorks或Inventor学一个。做汽车覆盖件或者外观设计的，CATIA、NX得精通。建筑和管道有Revit、PDMS。但别贪多，先把一个吃透。我建议从SolidWorks开始，因为上手快，教程多，而且能顺便理解参数化建模的核心思想。另外，千万别忽视二维出图模块，很多人建模一流，出图一塌糊涂，尺寸链都不会弄。软件只是工具，绘图者的工程素养才是核心。”
近些年，云CAD、在线协同绘图也开始冒头，Onshape、Fusion 360这类。我试用过，确实方便，尤其适合分布式团队。但网络一卡，你就想砸电脑。而且数据安全问题，很多传统制造企业还是很保守。不过这是趋势，挡不住的。
最后说句掏心窝的话：工业绘图，不管是手描还是鼠标点，本质都是在制造信息。图纸上多一根线，车间里可能就多废一个料。精准、清晰、符合标准——这三点，永远不变。至于工具怎么变，适应就好了。💡
