做气动设计十几年，最烦的就是看到那种把气动元件当积木搭的图纸。选个气缸，拉个阀，完事。结果呢？现场一跑，抖得跟筛糠似的，动不动就趴窝。你说气不气？
气动这个东西，门槛低，精通难。它不像液压那么‘娇贵’，所以很多人不重视。但真要玩好，你得服它——牵扯到的流体力学、控制逻辑、甚至机械结构耦合，简直是一门玄学。今天不聊考试题，聊点实在的。那些我亲自踩过的泥坑，和后来才悟出的门道。
系统匹配：别让你的气缸‘饿肚子’

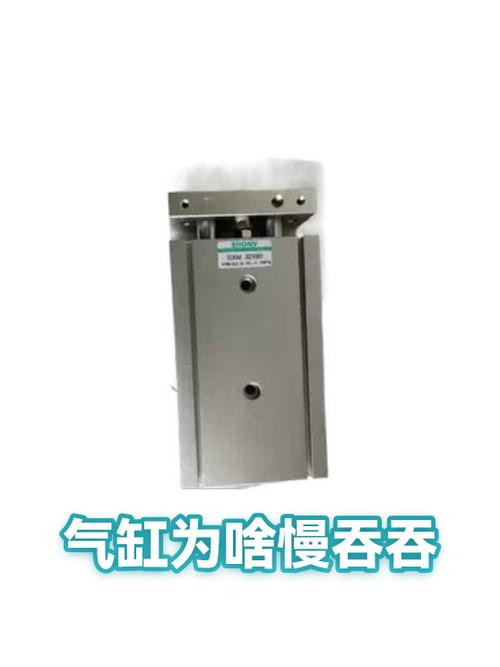

选气缸的时候，销售最喜欢跟你聊‘理论出力’。表上一查，多少bar多少公斤，漂漂亮亮。可一到实际——慢了，卡了，推不动了。为什么？因为没人告诉你，阀的流量够不够？管子的压降大不大？气源是不是稳定？
举个血淋淋的例子。几年前设计一个高速分拣推板，气缸频率做到每分钟80次。照理说缸径够了，安全系数1.5都没问题。结果调试时最多跑到60次，再高动作就乱了。查了整整两天，才发现是阀岛的汇流板通径小了，高频排气时背压飙上去，排不干净。说白了，气缸‘消化不良’。
所以设计的第一步，不是看缸径表，而是先算整个回路的 Cv值 或者 有效截面积S。阀、接头、管路、消音器，每个元件都是瓶颈。特别是那个不起眼的消音器，堵了或者选小了，排气侧压力剧增，气缸能给你罢工。✅ 记住：流量是憋出来的，光加压力没用。
问：如何简单判断气缸缸径是否选得合理？
答：有个土办法。在最大工作频率下，测一下气缸进气口前端的压力跌落。如果压力跌落超过气源压力的15%，说明供气不足，要么放大管径，要么换个流量更大的阀。别光盯着负重算出力，很多时候是‘气短’。
问：执行元件动作到行程末端时出现反弹或摆动，是什么原因？
答：八成是终点缓冲没调好，或者缓冲能力不够。带缓冲气缸必须根据负载速度和重量调整缓冲针阀。负载太重时，必须外加液压缓冲器。别信那种‘自适应缓冲’的鬼话，实际调试时还是得手动拧。另外，如果回路里用了单向节流阀，要确保它装在正确的排气管路上，否则缓冲效果大打折扣。
管路与布局：看不见的压降，最要命
气动管路的设计，画出来都是一根线，里面藏着大学问。说实话，大部分工厂的气管走线，简直没法看。快插接头一拧了事，弯折扭曲，还有的为了美观全扎一起。知道吗？一个90度快插弯头，等效长度相当于0.5米直管；一个直角过板接头，能吃掉你0.1bar的压力。管道长、弯头多，压降累积起来，末端压力惨不忍睹。
有个印象特深的项目。设备调试时，动作时序没问题，可总有几个远端气缸出力不足。量压力，气源出来6bar，到进气口只剩4.8bar。一路倒查，发现主管用了PU管，长度超过10米，中途还经过四个穿板接头。后来把主管换成铝合金硬管，直接从储气罐引气，压力立刻跳回5.8bar。那种瞬间的疏通，爽！

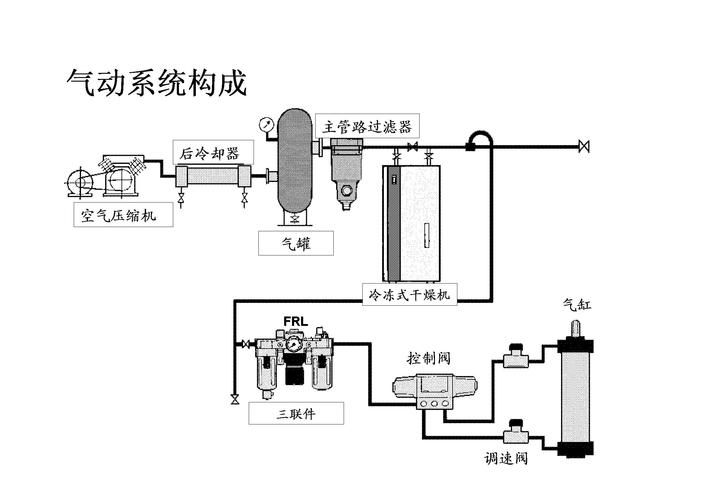

还得说说 冷凝水。空压机出来的气，哪怕经过冷干机，管线长了一样析出水。我见过最夸张的，一根垂直上升的立管，水堵在底部，气缸一冬天换了十几个密封圈。💡 所以管路末端一定要装自动排水器，而且管路向末端要有1～2%的坡度。宁可布局丑点儿，别让水回灌。
另外，消音器的安装位置，很多人随手一拧。可如果多个阀的排气汇到一根管，那叫“合流排气”，背压波动会导致动作互相干扰。尤其是PLC控制多气缸顺序动作时，一定要分路排气，甚至用快速排气阀。别小看这一点，它能让你的节拍稳定提升至少10ms。时序紧的时候，10ms就是生与死。
可靠性与节能：它们本不是对立面
气动系统最大的运行成本，根本不是买元件，而是漏气。据我统计，一个中等规模的工厂，气路泄漏率普遍在20%～30%。简直是往空中撒钱。那些‘嘶嘶’声，听着烦，算着惊。一个3mm的小孔，在6bar压力下，一年泄漏的空气折合电费，足够请个工程师了。
漏点大多发生在管接头、阀的排气口、气缸活塞杆密封。定期用超声波检漏仪扫一遍，比什么节能改造都直接。❗ 但检漏只是亡羊补牢，设计时就得想好：全用快插接头？还是关键部位用卡套式？快插虽然方便，时间久了、振动大了，就容易松。我现在习惯在运动部件上用金属接头，贵，但踏实。

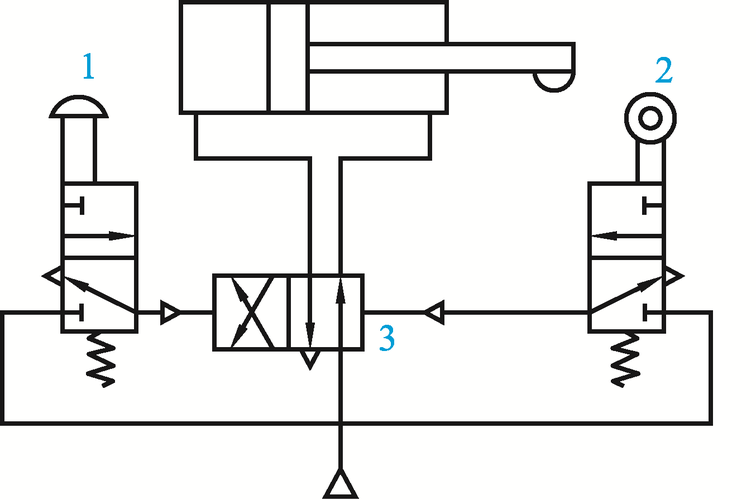

节能的另一大块是 压力匹配。很多系统全程供着6bar，可实际气缸动作只需要4bar。多余的2bar全转化成热和噪音了。聪明的设计会用双压控制：高压用于重载动作，低压用于保持或回程。甚至引入气罐+增压器，对特殊工位‘专气专供’。别怕复杂，那点增加的元件成本，半年电费就回来了。
再有就是 电磁阀 的长期通电发热。常闭功能需要阀一直得电？能不能改用常开阀或者带锁阀芯？降低线圈温升，不仅省电，还能延长阀的寿命。我改过一条线，把保持型夹紧缸的阀改成双线圈自锁阀，能耗降了三分之二，而且意外断电时夹紧力还在，安全性反而提高了。那叫一个得意。
问：气动系统漏气严重，除了定期更换密封件，还有什么设计上的预防措施？
答：在设计阶段就考虑泄露的易检性和模块化。比如，把气动阀岛分成多个独立回路，每个回路加一个流量开关或压力开关。一旦某支路泄露超限，立刻报警停车，而不是整条线瘫掉。另外，对于长时间不用但必须保压的气缸，设置小容量的蓄能器和单向阀，避免空压机频繁启动。这些都是真金白银换来的经验。
说到底，气动设计是个细致活。你尊重它，它就给你稳定；你糊弄它，现场分分钟教做人。这些年我最大的感触就是：别迷信计算软件，它给的是理想值；多下车间，摸一摸管子的温度，听一听排气的节奏，那些活生生的反馈，才最养人。
好了，就扯这么多。该去现场拧阀了——又一条产线在喊‘气不够用’，习惯啦。
