压力设定：别总想着越高越好
先讲个真实案例。某年给一台小型压力机做配套，甲方工程师张口就要35MPa，问他理由，说「压力大劲儿大，干起活来利索」。我差点一口气没上来。高压力意味着什么？油液微泄漏直接变成喷射，密封件寿命成倍缩短，连带着液压泵排量需求看似降了，但容积效率跌得妈都不认识。最要命的是，系统发热量你算过没？ 后来我强行把主压降到28MPa，加大缸径，成本没增多少，温升立马从70℃掉到55℃以下。❗ 记住：液压系统设计里，压力配合流量才是王道，单纯堆压力就是给自己埋雷。 问：那什么时候该用高压，什么时候该用低压方案？ 答：说实话，没有固定答案。但有个经验——如果你发现选型时泵的排量小于5ml/r还得用高压，赶紧换方案。因为这么小的泵在高压下根本没法稳定供油，脉动大到你怀疑人生。反过来，如果执行元件尺寸受限必须做小，那只能走高压，但得在冷却和过滤上多花银子。💡 算一下功率密度：功率重量比超过2kW/kg的，基本就得和高压死磕了。
油液清洁度：看不见的杀手

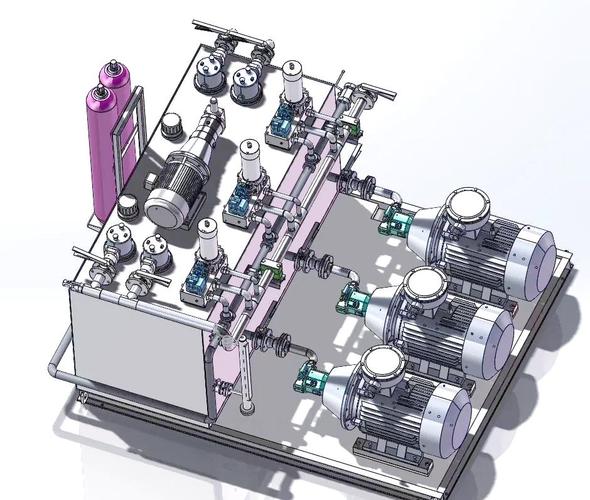

这绝对是液压设计中最被低估的环节。我见过太多设计师，管路、阀块画得漂漂亮亮，过滤就随便丢个网式滤器了事。结果呢？新系统调试三天，比例阀卡死，拆开一看，铁屑糊了一片。 油液的NAS等级不是摆设！⛔ 特别是带比例伺服的系统，我要求出厂前必须打到NAS 7级以上，否则不准上电。有人问冲洗管路那么费时，值不值？太值了。你想想，一个比例阀好几万，省那两天冲洗时间，后面换阀加停机，老板不找你麻烦才怪。 还有个小细节：油箱设计时，回油区和吸油区隔板高度要足够，别让气泡直接被泵吸进去。气泡爆裂产生的局部高温，能把油品直接烤变质，这招是跟一个老师傅学的，书里不讲。 问：系统运行一段时间后，清洁度下降了怎么办？ 答：先别急着换油。查查油温，高于60℃油液氧化会加速，颗粒物猛增。其次是检查空气滤清器，是不是该换了？有时候一个几块钱的呼吸阀，能毁掉一整套液压系统。如果这两样没问题，再上旁路过滤小车，循环过滤48小时，能救回来一大半。千万别直接补新油，混合后添加剂反应，反而更容易起泡沫。阀块集成：你以为省空间，其实在造迷宫

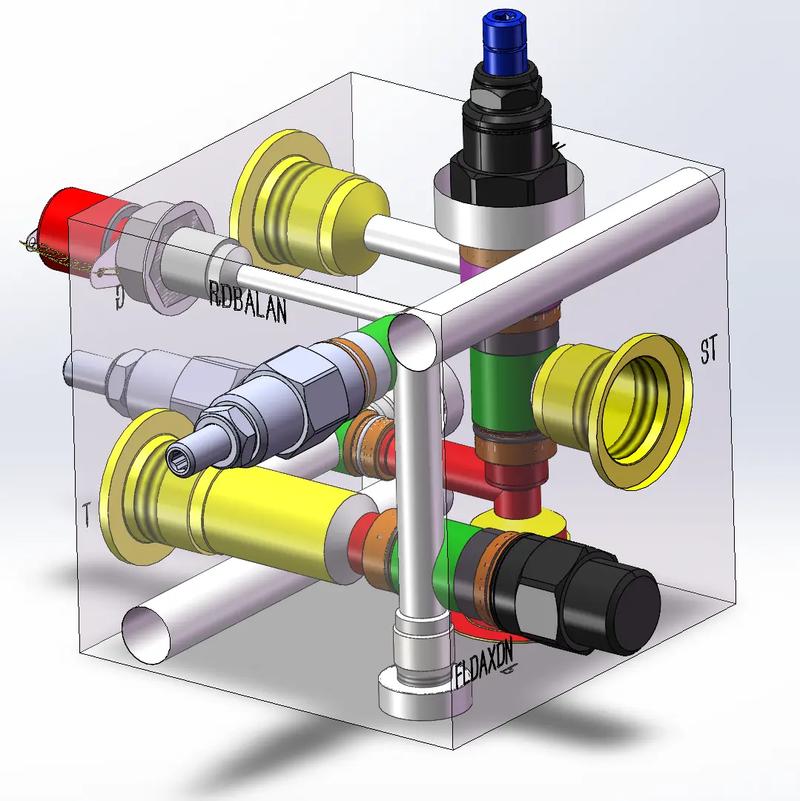

集成阀块简直是液压设计里的照妖镜。设计得好，管路简洁如艺术品；设计得烂，就是个内部泄漏、串扰不断的大疙瘩。我见过一个集成块，为了把六个阀摞起来，孔道钻得七拐八绕，结果油液流过时压降大得离谱，局部还有涡流，噪声堪比拖拉机。 规规矩矩做阀块设计，千万别为了省那块料强行把孔道搞得太细、转弯太急。加工孔道相贯线处的毛刺处理更是关键，高压时毛刺脱落就是灾难。现在有条件最好上三维软件做流道CFD分析，看一眼速度流线，哪里旋涡明显一目了然。✅ 个人忠告：阀块内部孔道流速控制在6m/s以内，否则发热和噪声会让你欲哭无泪。 问：多路阀和集成块，到底选哪个？ 答：看工况。移动设备上多路阀是绝对主流，因为抗污染能力更强，维修也方便。固定工业设备，集成块能节省不少接管空间。不过话说回来，现在多路阀也是插装化、集成化了，两者的界限越来越模糊。我的看法：如果执行器超过5路，优先考虑片式多路阀，灵活；少于3路，用集成块简洁。4到5路？那就看心情吧，哈哈。
管路布局：别把小管子不当回事
