刚入行那会儿，带我的师父扔给我一沓图纸，说：“把线号对清楚，别TM搞错了。” 这话粗理不粗。 电气设计这活儿，表面看是画图、算负荷、选断路器，实际上呢？ 是跟脑子里的沟沟壑壑较劲。 一个不留神，现场就能让你下不来台——烧接触器、跳闸、信号乱窜，甚至整个柜子冒烟。 我都见过。
💡 先甩个结论： 八成以上的电气故障，根源在设计阶段。 别怪电工不调，也别怨设备烂，大部分是图纸上埋的雷。 那为什么还老犯这些低级错误？ 因为学校里不教，规范是死的，可现场是活的啊。 得，今天不整虚的，直击痛点，聊几条血泪换来的经验。
元件选型：别只看样本，样本都是骗人的
说实话，我发现很多设计师——尤其是年轻的——特别喜欢抱着施耐德、西门子的选型样本当圣经。 样本上说接触器AC-3下能带7.5kW，你就真敢在频繁点动的起重机上用？ 不出三月，触头粘连没商量。 ❗ 样本参数都是理想阻性负载，可现场电机启停冲击、电缆分布电容、谐波……哪个不给你埋坑？

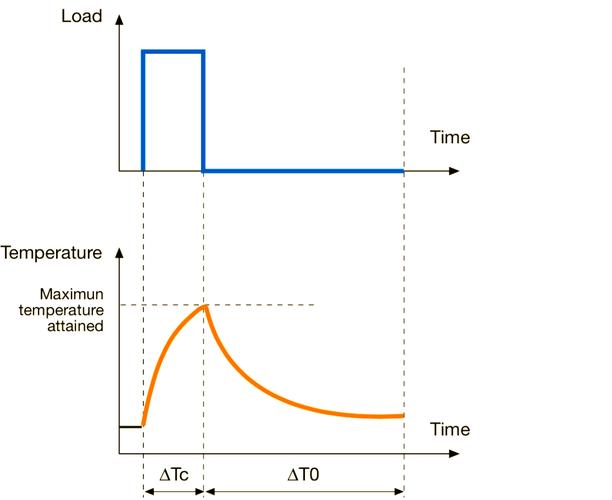

问： 那选型该怎么选？ 照着样本放大一档总行了吧？ 答： 要看你用在哪儿。 举个我栽过的跟头：一个液压站，主泵电机22kW，按样本选了个38A的热继。 一启动就跳，一启动就跳，电工急得拿螺丝刀顶着接触器强制运行——结果电机烧了。 后来才发现，那台电机是深井泵，启动转矩大，启动时间长达12秒，热继整定值要躲过启动电流尖峰，还得考虑环境温度。 后来换了个电子式的、具有宽范围电流设定和启动延时功能的，才老实。 所以说，选元件不光看功率，得吃透负载特性。 看看启动曲线，问问现场师傅实际工况，比什么都强。

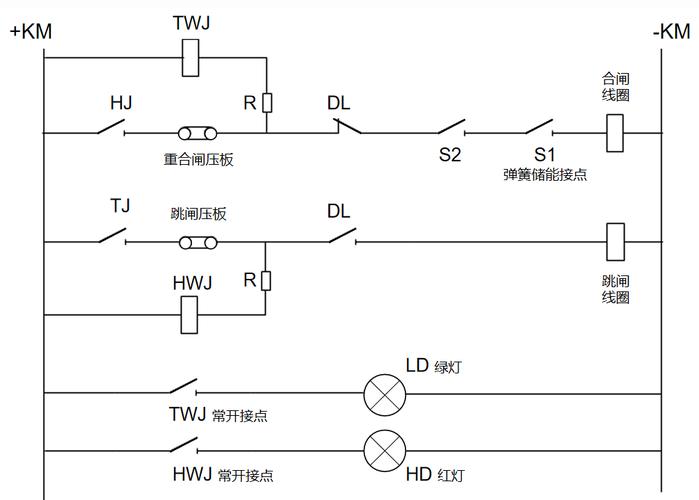

控制回路：那根“忘了画”的线，能让你半夜爬起来改图
控制回路设计，最容易出奇葩事。 你以为逻辑通了就行？ 忘了考虑断电保持、忘了急停复位自锁，甚至一个继电器的线圈感应电压，都能让PLC输入点误动作。 有次我设计的一套包装机，调试一切正常，结果一到夏天，传送带就莫名频繁停机。 查了两天，差点把PLC换了——最后发现是控制柜里的一根未屏蔽的信号线，与动力线靠得太近，变频器一上高频，干扰就串进去。 没办法，连夜重新布线，加磁环！ 教训啊，强弱电分离不是一句空话。
问： 干扰问题真的那么玄乎？ 有时候根本想不到。 答： 玄乎？ 哈哈，那是你没被折磨过。 告诉你个绝招：模拟量信号线，务必用双绞屏蔽，屏蔽层单端接地。 千万别两端接地，那样会形成地环路，引入更大的干扰。 还有，在继电器线圈并联续流二极管，交流接触器线圈并联RC吸收回路——这都是血泪换来的规矩。 设计时在图纸里标清楚，别指望现场电工帮你加。 他们只会剪断那根“没用”的线。 😠
制图标准与协同：你以为画的是图，其实是在写合同
电气图纸不只是给自己看的，更是给盘厂、给安装队、给未来维护工程师看的。 我见过太多图纸，端子号不统一，元件标注混乱，线色不标，甚至一个项目里三种画法。 等到查线的时候，电工拿着图一脸茫然，然后电话打爆你。 说白了，图纸就是法律文件。

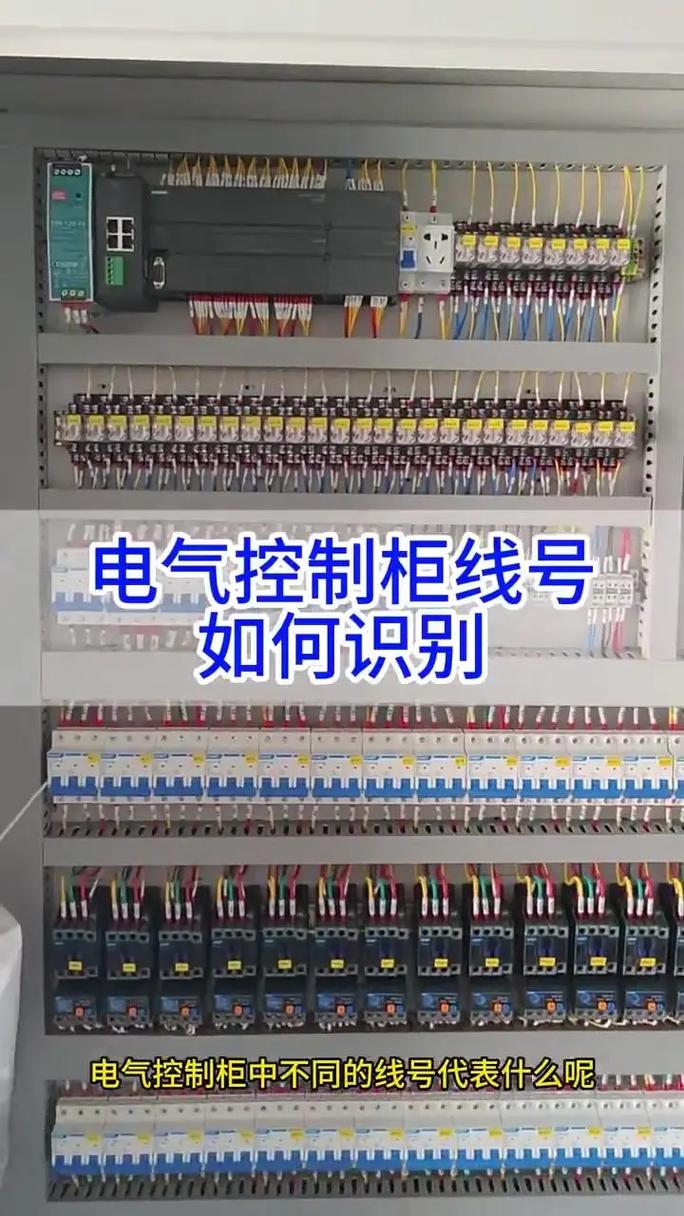

问： 那应该怎么规范图纸？ 有没有硬性标准？ 答： 有，IEC 81346、GB/T 5094 这些标准好好看看。 但关键是执行。 比方说，页间连接符用箭头加图纸编号，线号采用“功能+序号”方式，而不是随意12345。 还有，一个柜子的元器件标签，必须和图纸丝印一致。 我曾在验收时，因为盘厂私自改了端子排布局，导致所有线号对不上，硬是让安装队拆了重做。 所以，设计阶段就把安装方式、线径、颜色明确写入技术要求，别嫌麻烦。 这能省去后期无数的争吵。
再说句不好听的，协同设计现在很多都用Eplan、SolidWorks Electrical，但库的维护一团糟。 有的公司宏文件建得乱七八糟，一个接触器线圈符号，居然能从不同库里拖出五种样式。 这不出事才怪。 工具是好东西，可规范得靠人来守。 定期清理库，建立严格的符号命名规则，比什么都重要。
安全回路：别等到出事了才想起来
这一条，放在最后，但最要命。 安全继电器、急停按钮、安全门锁，这些回路设计，容不得一点马虎。 我见过一套老设备改造，设计师觉得PLC可以直接处理急停信号，省了安全继电器。 结果某天PLC死机，急停按钮按下去毫无反应，幸亏操作工反应快，拉了总闸。 安全回路必须硬接线，独立于任何软件逻辑。 这是死线，跨过去就是事故。
💡 现在很多地方要求达到SIL等级或PL等级，那就得老老实实做计算，双通道、监控、冗余……一样不能少。 千万别自作主张“简化优化”，出了事，你图纸上签的字，就是铁证。 不信？ 去搜搜那些判责案例。
说实话，电气设计干久了，会越来越胆小。 一个节点，一个线圈，甚至一根线的颜色，都会反复掂量。 因为你知道，这些线条会变成真金白银的柜子，会通上电，会直接影响设备和人的安全。 这行当，经验靠积累，但敬畏心必须从一开始就有。 不然，学费会非常昂贵。
行了，吐槽这么多，其实也是给自己提个醒。 每次画图前，默念三遍：“别偷懒，别想当然，别信样本。” 能少踩点坑，就少踩点吧。
