2026-07-27 01:18:49 作者：网编
分类：文章
那天在车间，看着焊工老李头戴面罩，手把焊枪，滋滋啦啦地焊着钢结构，弧光刺眼。我突然问他，“用的纯CO2？”他点点头，一脸理所当然。说实话，那一瞬间我有点感慨——这玩意儿，多少人环保会议上恨不得把它掐死，结果在我们工业人手里，它就是个廉价好用的伙计。说它是“缝合怪”真不过分。
二氧化碳气体保护焊焊接过程弧光飞溅
纯CO2焊接，专业点叫二氧化碳气体保护焊，算是熔化极气体保护焊（GMAW）的一种变体。它便宜啊！一瓶40L的钢瓶，几十块钱。混气？一瓶要贵好几倍。对于很多做钢结构、船舶、重型机械的厂家，成本就是竞争力。但是——便宜没好货，这话有道理吗？有点。纯CO2焊接气孔多、飞溅大，焊缝成形不够漂亮。可是呢，我们工程师就是喜欢这种挑战。通过调节电感、改变焊接参数，飞溅能小很多。有些老师傅的绝活儿，焊出来的鱼鳞纹不比氩弧焊差。

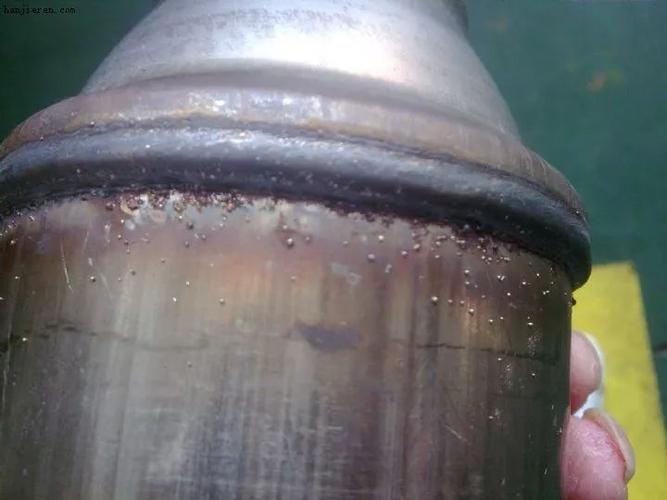

为什么纯CO2焊接飞溅那么大？
为什么纯CO2焊接飞溅那么大？
这事儿得从原理上掰扯。CO2在电弧高温下会分解成一氧化碳和氧，这个氧就跟熔池里的铁、碳、硅、锰反应，生成气体，气体往外冲，就把熔滴给炸碎了，飞溅四溅。所以纯CO2焊丝里必须加脱氧剂，硅锰含量高，不然焊缝全是气孔。听着挺烦人的吧？但人类就是有办法治它。采用波形控制的逆变焊机，短路过渡控制得好，飞溅能降下来一大截。我见过最牛的是某厂调试的一款数字化焊机，用纯CO2焊6mm厚板，飞溅比混气还少。啧，技术这东西，不服不行。
用纯CO2，电压通常得比混气高1-2V，电流偏大一点，否则电弧不稳。新手最容易犯的错是按混气的参数去调，结果焊缝一塌糊涂，还怪机器不好。老李教过我一个口诀：“听声辨位”，纯CO2焊接时应该是均匀的“嘶嘶”声，带点轻微的爆裂，如果是“啪啪”的连续爆响，电压太高了。这招特别管用。
CO2保护气的降本增效实践
CO2保护气的降本增效实践
我们车间去年做了一个对比试验。同样的焊工，同样的板厚，一组用80%Ar+20%CO2富氩混合气，另一组用100%CO2。结果呢？混合气焊缝美观，但气体成本高了三倍。纯CO2焊缝需要稍加清理，但焊接速度没慢多少，综合算下来，单件成本降了18%。✅这对于批量生产的诱惑力太大了。所以别一上来就嫌CO2土，账要细算。当然，如果你焊的是汽车薄板或者铝合金，那别用纯CO2，那是自讨苦吃。这里有个适用边界的问题。
说实话，除了焊接，二氧化碳在工业里另一个让我惊艳的身份是——干冰。对，就是那种一倒出来冒白烟的颗粒。干冰清洗现在在机械行业用得越来越多。❗️模具上的积碳、脱模剂残留，喷砂太粗暴，化学溶剂又污染环境，干冰一喷，污垢瞬间冷冻变脆，然后被气流冲走，干干净净，没有二次废物。去年我们给注塑机做保养，用干冰洗螺杆，别提多爽了。💡
问：干冰清洗会不会把精密零件冻裂？
答：还真不会，只要操作得当。干冰颗粒硬度很低，莫氏硬度大概1-2，比手指甲还软，所以不会磨损基材。它纯粹靠热冲击和微爆效应除污。不过有个坑，清洗时必须注意零件温度不能太低，否则容易结露生锈。所以我们一般都会加热零件或者使用干燥压缩空气。
干冰清洗，压力一般要调到5-10 bar，太低去污不行，太高浪费干冰。喷嘴的距离也得掌握好，10-30厘米，角度30-60度，不然效果打折。这些实操细节，手册上很少写，都是经验。
二氧化碳激光切割：那个被忽视的高效冷刀
说到CO2，不能漏了它在激光器里的角色。CO2激光器，波长10.6微米，切割非金属那是一把好手。有机玻璃、木板、皮革，切出来边缘光滑，没有毛刺。我有一回打样一块25mm亚克力，用光纤激光怎么也切不好，泛黄还粘渣，换上CO2激光，速度飞快，边缘透亮。✅所以工具没有好坏，只有对不对口。现在很多人盲目上光纤激光，其实错过了CO2激光的最佳应用场景。不过CO2激光器维护比光纤繁琐，光路调节需要耐心，有时候调得满头汗，但也得接受，对吧？
问：CO2激光器为什么更适合切非金属？
答：因为波长长，非金属对10.6微米吸收率高，而金属反而反射率高。这就像用菜刀切肉，用水果刀切菜，得匹配。光纤激光波长1.06微米，金属吸收好。所以别纠结谁先进，看活下菜碟。
原本还想写写超临界CO2发电，但觉得离咱们机械加工有点远。就这样吧，洋洋洒洒一千多字，想到哪说到哪。工业的乐趣就在于，一些看似不搭界的东西，换个地方就是宝。二氧化碳，不就是最好的例子吗？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：二氧化碳的工业逆袭：从温室气体到焊接车间的“缝合怪”
文章链接：https://www.zystgy.cn/a/55738
