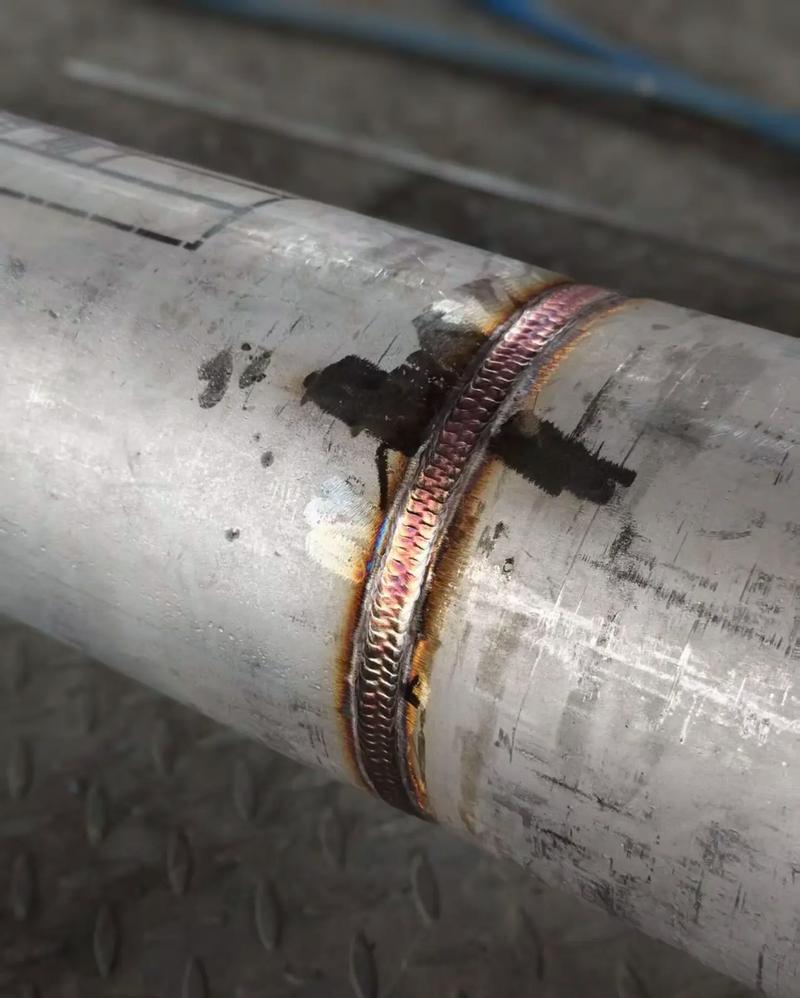

干了快二十年焊接，跟氩气打交道的时间比跟老婆都长。说句不好听的，这玩意儿无色无味，吸进去也没感觉，但要是没它，我手里这把氩弧焊枪就是个废铁。真的。你去看那些焊缝，亮得跟镜子似的，没气孔，没夹渣——靠的就是那层看不见的保护气流。
但很多人不懂。以为随便接个气瓶，流量一开就焊。拜托，那是拿活儿开玩笑！二氧化碳便宜吧？你用二氧化碳焊不锈钢试试？钨极烧得比蜡烛还快，焊缝黑得跟煤球一样。氩气不活泼，是惰性气体，它才不跟熔池反应，就这么稳稳当当地把空气挤走。这不就是天生的保护神么？
纯度这事儿，差零点几个点就是天壤之别
我印象最深的一次，零几年在一个做压力容器的厂里。老板图省钱，非要用99.9%的普氩焊换热器。我说不行，至少得99.99%，他不听。结果呢？焊缝拍片全是蜂窝。返修返到哭。最后还不是老老实实换高纯氩？99.999%的液氩，贵是贵了那么一截，但值啊！不光焊缝漂亮，钨极寿命都长一倍。有些钱不能省，焊重要结构件，高纯是底线。不然万一漏了炸了，坐牢的可不是卖气的。
不过咱们也得承认，普通氩在不少场合完全够用。比如焊铝，如果表面处理干净，99.9%的也能出好活儿。但你要是焊钛合金、镍基合金，没高纯氩就等着哭吧。钛在高温下吸氢吸氧，跟海绵似的。氩气里那点水分、氧气，瞬间就把焊缝搞脆。所以你看航天、核电那些地方，氩气纯度要求高到变态，还得有露点仪在线监测。啧，一分钱一分货。
问：高纯氩和普氩到底怎么区分？别光看瓶子颜色，有时候小厂乱刷漆。最靠谱的是看质保书上的纯度数字，以及露点值。高纯氩通常露点低于-70℃，普氩可能-50℃就算好了。还有，高纯氩瓶阀一般是不锈钢的，普氩是铜的——但这也不绝对，只能参考。最好自己备个微水分析仪，一测便知。
答：别笑，我还真见过用氮气冒充氩气的。氮气瓶刷个灰漆就当氩气卖。怎么分辨？氩气密度大，同样的40升瓶子，氩气重得多，称重就能发现。另外，用氩弧焊一试，氮气焊出来飞溅大，电弧不稳，焊缝发黄，老焊工一摸就知道。
流量不是越大越好，听我给你算笔账
现在很多年轻焊工把流量开得呼呼响，生怕保护不到位。其实啊，氩气流量过大，反而会卷入空气，产生紊流，保护效果更差。这就是典型的“花钱买罪受”。电流大小、喷嘴直径、环境风速，都跟流量有关系。一般喷嘴内径8mm左右，焊不锈钢薄板，6-8升/分钟足够了。你要是在户外有风的地方焊，那得先搭防风棚，而不是傻开大流量。
说到成本，一瓶40升的液氩，压力15MPa，大概有6000升气体。按10升/分钟流量，能焊10个小时。一瓶气好几百块，你呼呼开到20升，那就是烧钱。而且，用混合气有时候比纯氩更划算。比如焊碳钢，氩气加二氧化碳的混合气既改善熔深，又减少飞溅，一瓶气还能多焊20%的焊缝。当然，这是针对熔化极气体保护焊，氩弧焊还得是纯氩。
问：氩弧焊能不能用混合气？比如氩氢混合？ 答：可以，但得看材料。焊不锈钢可以加少量氢气（2%-5%），能提高热输入，增加熔深，焊接速度能快不少。但绝对不能用于焊碳钢或铝，会产生气孔或氢脆。焊铝别加氢，那是作死。焊铜可以加氮或氦，增加热导率。不过这些都属于特殊工艺，新手先玩好纯氩再说。纯氩走天下，先练好基本功比啥都强。
这行水有多深？我踩过的坑你们别踩
说个真事儿。有回接了个不锈钢栏杆的活，在沿海。焊完没半年，焊缝全锈了。客户骂我们是骗子。我一查，氩气没问题，焊材也没问题，问题出在供气管道上。那个老化的橡胶管，水汽透进去，氩气露点飙升。从此以后，我定下规矩：关键件焊接，供气系统必须用不锈钢管或高品质聚氨酯管，接头要密封，定期吹扫。
还有一次，工人贪便宜买了回收气瓶。瓶里有残留的氧气，差点没把我魂吓飞。一瓶混合了氧气的氩气，一打弧，钨极瞬间烧成烟花。从那以后，气瓶来源必须可靠，新瓶一定放空置换。这些教训，都是拿钱、拿安全换来的。
聊了这么多，其实就是想跟同行们说：氩气这玩意儿，看着简单，门道深着呢。别老盯着价格，要看总成本。一瓶高纯氩可能贵几十块，但能让你少返工、省砂轮片、省钨极，还能让客户满意。这笔账，聪明人都算得过来。
最后啰嗦一句：不管怎么省，安全不能省。氩气虽然无毒，但会窒息。密闭空间焊接，必须强制通风，携带氧含量检测仪。每年都有因为这个出事儿的，千万别马虎。
