说实话，干了二十年设备维护，最怕听见的一句话就是——“又漏了”。
真的，半夜电话一响，一准是哪个釜的机械密封呲了，或者换热器垫片冲了。你说它是个小零件？可不小。密封这玩意儿，平时你根本想不起它，一旦它刷存在感，那成本就不是换个圈儿的事儿了。停产、清洗、安全风险……想想都头大。但偏偏，很多人对工业密封的认知，还停留在“拧紧点儿就行”的水平。
今天不扯虚的，就聊聊那些年我踩过的坑，还有车间里口口相传的野路子经验。
选型时的想当然，是泄漏的第一颗扣子
有次拆一个泵，O型圈拿出来都扁了，跟个面条似的。操作工还挺委屈：“我照着原来的尺寸买的啊！”我一看——丁腈橡胶。介质里有少量苯。好家伙，丁腈耐油不错，但耐芳香烃？那是找溶胀呢。橡胶一溶胀，尺寸变大，挤进间隙里，一开机不就切了？
选密封材料，不是背参数表。你得看介质里到底有什么。哪怕是微量杂质，日积月累就是灾难。比如氢氟酸，很多人知道氟橡胶好，但不知道普通氟橡胶不耐湿的氢氟酸，得用过氧化物硫化的才行。❕再说高温。有人说：“我这工况300度，查手册用石墨垫片总没错吧？”是，石墨耐温，但你没考虑氧化气氛的话，普通石墨在500度以上氧化失重很快，必须用抗氧化处理过的。更别说那万恶的氯离子——不锈钢配石墨，再有点潮气，缝隙腐蚀说来就来。简直坑死。
我见过最离谱的，是用聚四氟乙烯垫片去密封高温蒸汽。聚四氟乙烯的冷流懂吗？温度一高，它变软，慢慢就被挤薄了，螺栓扭矩一松，漏。所以选型这事儿，得把工况拆开揉碎了：温度峰值、压力波动、介质相容性、甚至清洗剂的成分。不然就是花大钱买堵漏剂的下场。
对了，别忘了运动方式。旋转密封和静密封，选型思路两码事。旋转的机械密封，端面比压算不好，要么干磨烧了，要么膜太厚漏。而静密封，像容器法兰，往往就照顾垫片的压缩回弹曲线就够了。但话说回来，哪怕一个简单的O型圈静密封，沟槽设计不对，压缩率不在15%~30%，神仙难救。
安装细节：拧螺丝也有大学问

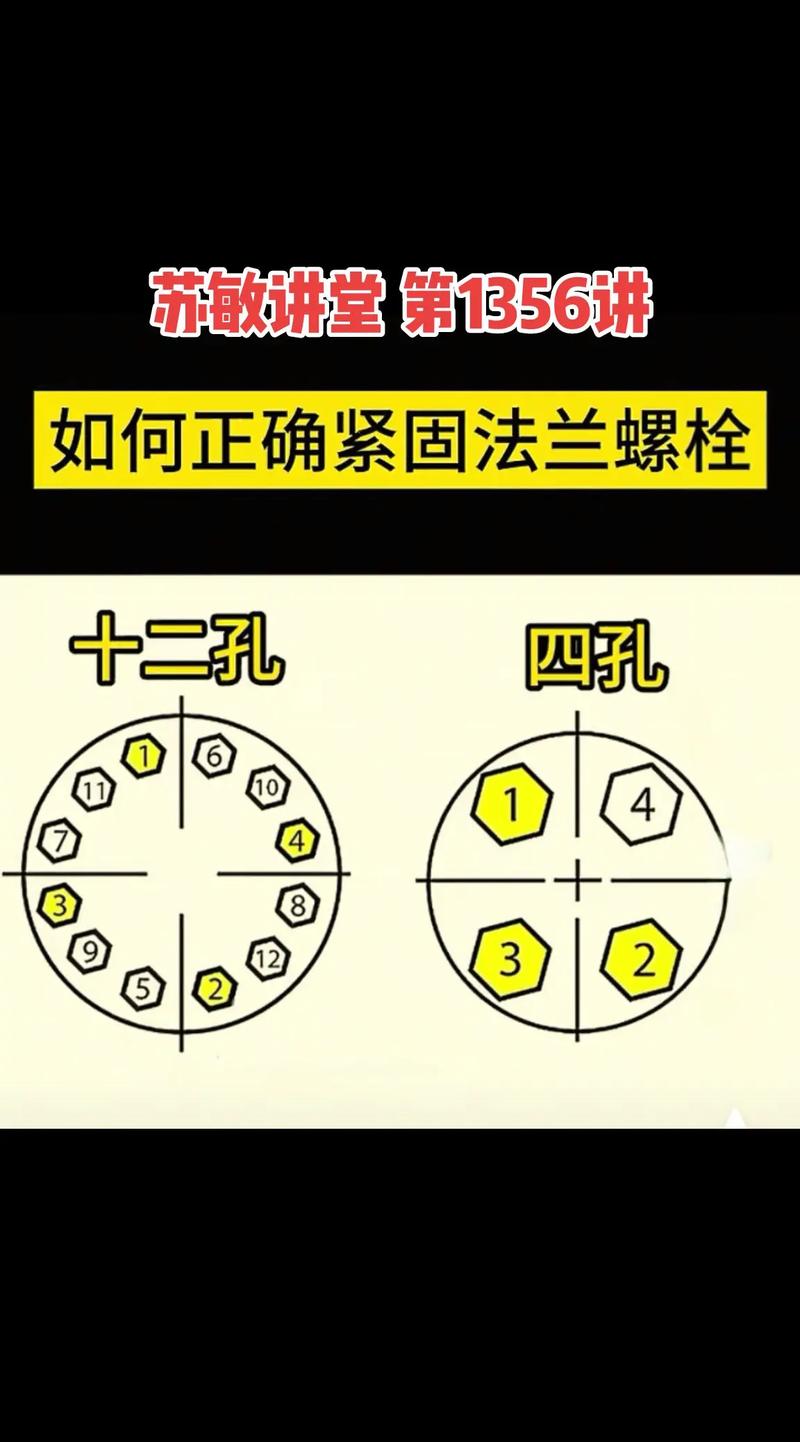

聊完选型，再说安装。不是我吐槽，有些小伙子拧螺栓，那真是——大力出奇迹。对角线预紧？不存在的。扭矩扳手？嫌麻烦。结果呢？垫片受力不均，一头压死一头翘缝，泄漏是早晚的事。特别是大直径法兰，螺栓越多越得讲究顺序，至少分三遍对称拧紧，最后还得用扭力扳手按交叉方向复紧。💡有个窍门：高温设备，开车升到一定温度后，必须热紧！因为螺栓和法兰热膨胀不一样，垫片会应力松弛。不热紧，等着漏吧。
还有件特容易忽略的事——密封面的洁净度。一道浅划痕，微观上看就是一条运河。高真空或高压氢场合，这点划痕能让泄漏率直接超标。我习惯用油石轻轻打磨法兰面，再用丙酮擦净，连棉纱的纤维都不许留。有一次发现微漏，查了三天，最后在密封面找到一根头发丝……你说玄不玄？
问：密封垫片安装时涂黄油行不行？
答：这问题太典型了。很多工人爱涂黄油，觉得好定位、下次好拆。可大部分时候是多余的。黄油不耐温，高温下碳化，反而污染密封面；它还可能跟介质起反应。除非垫片本身需要润滑（比如某些缠绕垫片怕粘），否则干装最可靠。实在要涂，涂薄薄一层二硫化钼或专用防咬合剂。
问：机械密封动静环磨得挺好，为什么还是漏？
答：十有八九是辅助密封圈的问题。动环下的小O型圈或波纹管，如果弹性失效或者材质不对，就会跟着轴窜，形成微小泄漏。还有，轴套的轴向窜量检查过吗？轴承游隙大了，动静环对不准，泄漏没商量。所以别光盯着端面，辅助密封、弹簧、轴系精度都要查。
材料匹配的冷知识，书本上不教
你可能不知道，密封泄漏有时不是密封件本身，而是被密封的介质成了帮凶。举个例子：热水泵的机械密封，用碳化钨对石墨，挺好吧？可水温超过100度，水中的暂时硬度会结垢，沉积在摩擦副间，起研磨膏作用，加速磨损。这时选硬对硬（碳化硅对碳化硅）反而更耐用，因为能碾碎垢层。
还有个容易被忽悠的概念：耐油橡胶。NBR丁腈橡胶耐润滑油，但耐不耐含添加剂的齿轮油？有些极压添加剂含硫磷，对普通丁腈有腐蚀，得用氢化丁腈HNBR。再比如，硅橡胶柔软耐高低温，但透气性大，不能用于真空密封；而且硅橡胶强度低，动态密封根本扛不住。这些细节，都是真金白银换来的教训。
✅ 再补充个：聚氨酯密封圈，耐磨性一流，但怕水——长期泡热水会水解。所以用在液压缸里，得确保油液中含水极低。有时候厂家宣传“高性能”，你得追问：什么工况下的高性能？
说实话，密封行业里，没有万能王。全是权衡。追求低价，可能在寿命和可靠性上吃亏；全买进口高端货，也可能性能过剩。最要紧的是懂自家设备的脾气，然后量体裁衣。每次拆下来的密封件，别着急扔，看看磨损形态：是偏磨？是腐蚀坑？是热龟裂？那都是设备给你写的诊断书。
最后留句话：泄漏就是隐患，别等喷了再想办法。平时多花点心思在密封上，比什么紧急预案都好使。
