从业二十年，我眼中的压力容器：不止是“铁罐子”那么简单-中远盛泰工业

从业二十年，我眼中的压力容器：不止是“铁罐子”那么简单

一个铁罐子？没你想得那么简单

压力容器这玩意儿，说实话，外行看着就是个铁疙瘩——圆的、方的、大的、小的，有啥稀奇？可你要是真在化工厂、电厂待过，就知道这“铁罐子”脾气大得很。它肚子里装着高温高压的介质，有些还是易燃易爆甚至剧毒的。稍有不慎……砰！那可就不是吓一跳的事儿了。我记得刚入行那会儿，师父带我去现场，指着一个巨大的球罐说：“小子，你离它远点，这东西要是炸了，咱们连灰都找不到。”当时觉得他在吓我，直到后来亲眼见过一次事故模拟——一个巴掌大的小容器，泄压阀故障，瞬间把测试间炸得稀烂。我手心全是汗。从那以后，我对每一份图纸、每一次焊接、每一个检验点，都苛刻得像个神经病。 压力容器的本质，就是能量的容器。它储存的压力能，一旦失控，释放的威力惊人。所以设计它，不是画个圈圈那么简单，得从材料、结构、制造工艺、安全附件全方位死磕。

材料选不对，全都白费

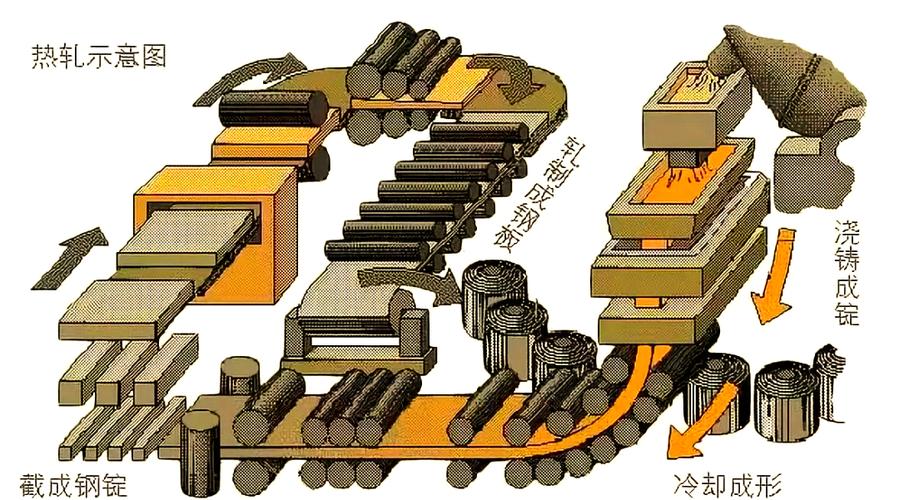

很多人问我，设计压力容器第一步看什么？我说，看材料，看工况。你甭管它多复杂，材料是爹。高温下蠕变，低温下脆断，腐蚀介质下开裂——这些事儿没少出。

举个例子，液氨储罐，绝对不能用含铜量高的钢材，为啥？氨对铜有应力腐蚀倾向，时间长了，焊缝附近可能就裂了。我见过一个案例，某小厂图便宜，用了杂牌钢板，结果投用不到两年，接管焊缝处出现裂纹，幸好巡检发现得早，不然后果不敢想。选材还得考虑厚度，厚板容易有各向异性，Z向性能差的钢，层状撕裂能让你怀疑人生。所以，重要设备，Z向性能钢那是标配。还有，别忘了低温冲击韧性——冬天北方户外，零下三四十度，你的罐要是韧性不够，就是一颗定时炸弹。

焊接：容器的灵魂，也是最容易出鬼的地方

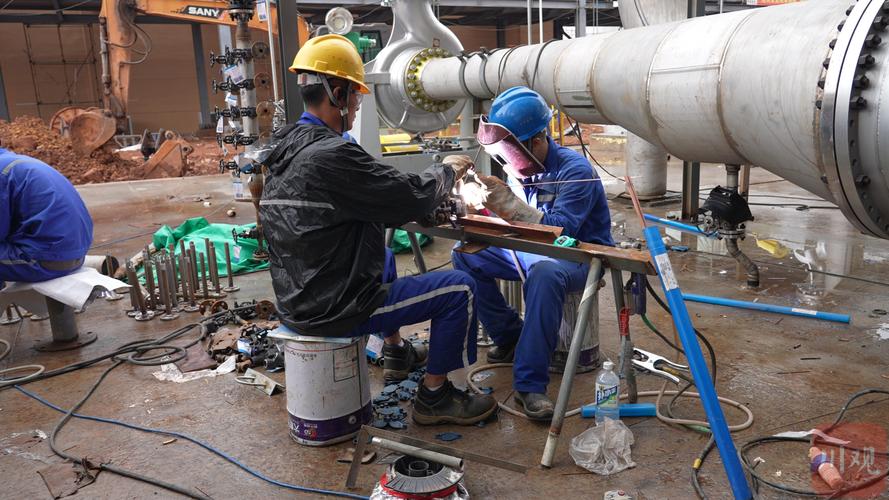

压力容器是焊出来的。这句话，焊工师傅们爱听。但焊接，真的是让人又爱又恨。焊得好，天衣无缝；焊不好，全是隐患。我监造过一台加氢反应器，壁厚200多毫米，Cr-Mo钢，焊前预热，层间温度控制，焊后消氢处理，光是焊接工艺评定就做了十几块试板。焊工都是精挑细选的，持证项目要对，手法要稳。有一道环缝，在X光底片上发现几个毫米的夹渣，怎么办？返修！刨开重焊，再探伤，直到干干净净。

说实话，现在的自动焊技术已经很牛了，埋弧焊、钨极氩弧焊、甚至窄间隙焊，效率高，质量也稳定。但有些特殊部位，比如接管的内角焊，还得靠优秀的手工焊。机器人？还差点火候。不过话说回来，咱们也不能总凭手艺吃饭，智能化是趋势，对吧？只是那套设备，贵得肉疼。

问：压力容器焊缝检测那么多，到底哪种最靠谱？

答：没有“最靠谱”，只有“最适合”。常规四大件：RT（射线）、UT（超声）、MT（磁粉）、PT（渗透）。射线看得直观，底片可存，但对裂纹不敏感，尤其是垂直表面的。超声对内部缺陷灵，但没底片，靠人判断。所以重要焊缝，往往是RT+UT联合用。表面检测，MT和PT各有优劣，铁磁性材料用MT，非铁磁用PT。现在还有TOFD、相控阵等新技术，灵敏度更高。但老实讲，再先进的检测，不认真做都是摆设。我见过有些厂，探伤就是划水，片子摆得挺好看，实际焊缝一塌糊涂——这种事儿，就靠良心。

问：为什么压力容器要有安全阀和爆破片？哪个更可靠？

答：安全附件是最后一道防线。安全阀，弹簧式或先导式，超压起跳，泄压后回座，可重复使用。爆破片呢，一次性，达到爆破压力直接破裂，泄放速度快。没有哪个更可靠，它们经常串联或并联用。比如，介质腐蚀性强，安全阀容易卡涩，就前面加个爆破片隔离；或者紧急情况泄放量巨大，爆破片先破，安全阀辅助。别忘了，这些附件必须定期校验，安全阀一年至少一次，爆破片到期就得换。❗️曾经有企业安全阀锈死，锅炉超压了愣是不跳，差点酿大祸。维护不当，神仙也救不了。

定期检验：别等出事了再拍大腿

压力容器不是一劳永逸的东西。它跟人一样，会老化，会生病。所以必须体检——定期检验。按照法规，不同等级，检验周期不一样，一般是一两年一次外部检查，三六年一次全面检验。检验时，重点看什么？测厚，看腐蚀情况；焊缝和热影响区查裂纹；安全附件完好性；支座和连接管道有没有异常应力。 最怕的是保温层下的腐蚀，外表看着光鲜，扒开全是坑。我碰到过一台使用了15年的蒸汽分气缸，外表保温棉有点湿，拆开一看，局部腐蚀减薄了快一半，吓得我当场喊停。用肉眼检查那是最基本的，现在手段多了：磁记忆检测可以找应力集中区，声发射能在线监控活性缺陷。但再好的技术，也替代不了人的责任心。💡我的经验：检验报告上的每一个数据，都得在心里多问几个为什么。说实话，压力容器这行，干久了，胆子越来越小。因为你知道，每一台设备背后，都可能牵连着一群人的命。所以，从设计到制造，从使用到检验，每个环节都得较真儿。别怕麻烦，麻烦是安全的代价。最后放一句我师父的话：“对待压力容器，要像对待猛兽，尊敬它，管好它，它才能为你所用。” 好了，今儿就聊这么多。有啥疑问，评论区见。
