说实话，换热器这玩意，选型那一刻就决定了你未来十年是省心还是糟心。可偏偏有人只看换热面积，就像买车只看排量，结果拉着一车货物爬不了坡，回头骂车不行。唉。
选型：不是光看换热面积那么简单
还有个选型的大坑：污垢系数。都爱取个0.00018，看着挺保守，可实际呢？换热介质带点油泥，半年后实测污垢热阻直接翻倍。到时候换热能力下降20%，工艺温度不达标，又开始怪设备。真该把操作工拉来一起选型！

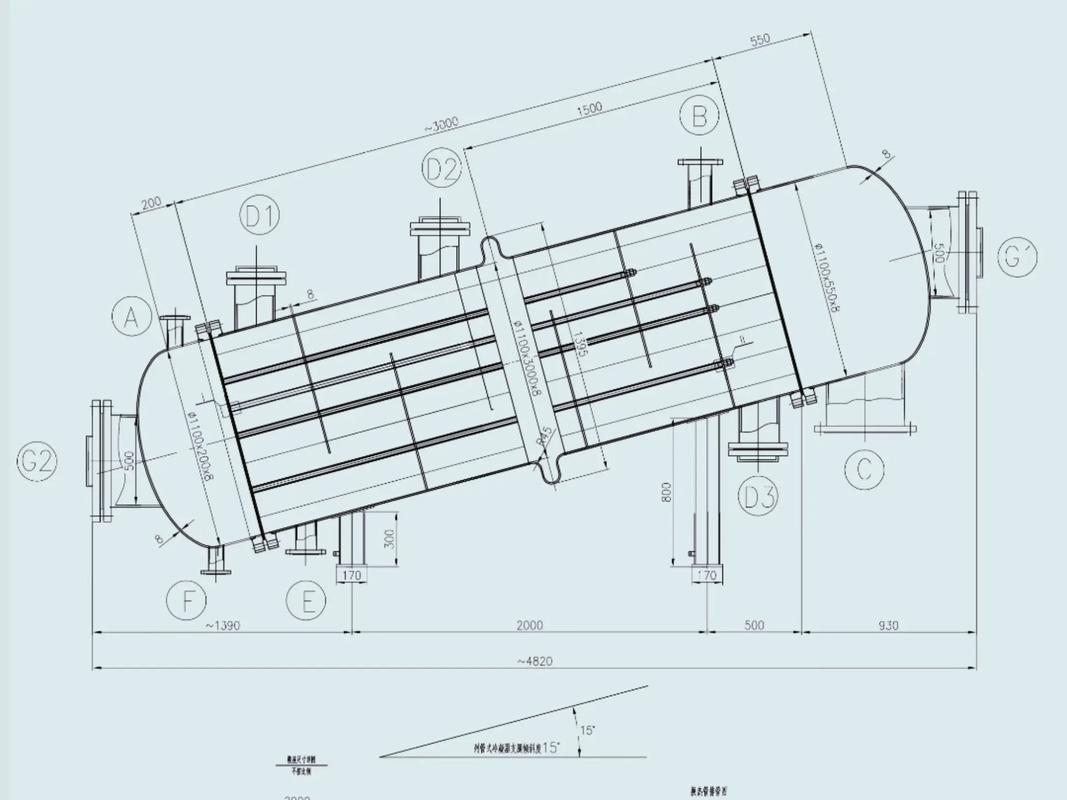

折流板间距也是个学问。间距小了，壳程流速高、传热好，但压降大，泵的电费你算过没？间距大了，又容易产生振动——列管哗啦啦响，焊缝开裂那是迟早的事。我前年处理一台DN1000的换热器，管子与管板连接处漏了七八根，振动分析一查，折流板间距卡在临界值，正好引发卡门涡街。换个不等距布置，立马安静了。❗教训：别指望标准间距表能保你平安。
问：不锈钢换热器一定比碳钢的好吗？
答：不一定。很多人迷信不锈钢，防腐是强，但导热系数只有碳钢的三分之一左右！为了达到同样换热量，你得加大面积，重量、成本都上去了。而且不锈钢对氯离子敏感，要是冷却水里氯含量高，应力腐蚀开裂比碳钢快得多。我遇到一个案例：氯离子浓度才50ppm，用了304，三个月就裂了，换316L撑了一年也漏。最后干脆用双相钢，成本翻倍，但实际上源头控制氯离子才是根本。所以材质选择要看介质、温度、压力全貌，不要一刀切。✅
维修：为什么你的换热器总在漏？

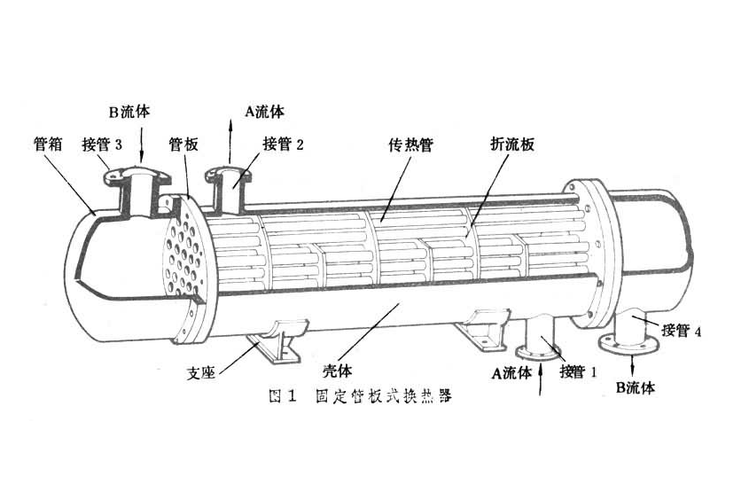

管子与管板的连接，胀接还是焊接？胀接便宜，但耐不住温度波动——反复热胀冷缩，胀口就松了。焊接可靠，可如果焊材不匹配，或者焊接工艺控制不好，热影响区硬化，裂纹从这里开始。我见过一台换热器，管板堆焊了不锈钢，管子是钛的，直接焊接，结果钛与不锈钢的线膨胀系数差异大，开车停车几次就撕裂了。后来加了爆炸复合的过渡层才解决。💡所以连接方式得看操作条件，不能图省事。垫片失效也是大头。有的工厂，换热器垫片一漏就紧螺栓，越紧越漏，压溃了。石墨缠绕垫不错，可遇到有机溶剂，石墨会被溶胀；聚四氟乙烯垫耐腐蚀，但易冷流，高温下螺栓力下降，得定期热紧。这些细节，没人告诉你，全是花钱买的教训。
问：换热器多久清洗一次合理？
答：这个真没固定答案。我的原则——监控压降和传热系数变化。壳程压降比初始增加20%，或者总传热系数下降15%，就该安排清洗了。千万别等工艺温度完全不行了再修，那时候垢层硬得像石头，高压水枪都打不动。化学清洗要注意材质兼容性，有些不锈钢的换热器，酸洗浓度一高，晶间腐蚀就来了。我们曾经用氨基磺酸加缓蚀剂清洗一台304的换热器，温度没控好，超过60度，结果点蚀一堆。所以清洗方案必须由专业公司出，别让操作工自己乱加药。❗
节能：被忽视的旁路挡板

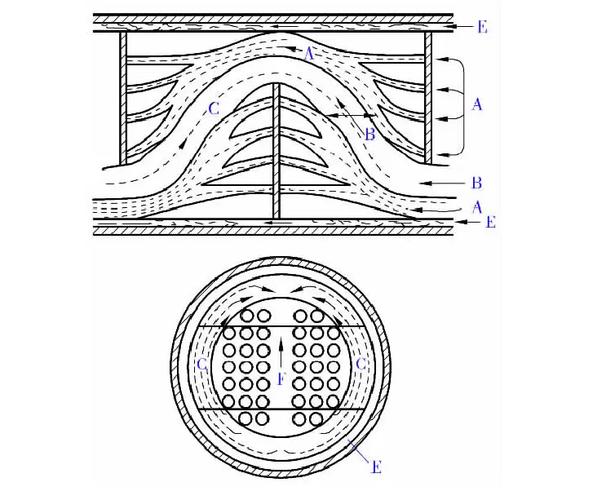

老换热器想提高效率？不一定换设备。看看你的壳程是否有旁路挡板。很多老设计，折流板与壳体间隙大，流体走近路，有效换热面积打折扣。加几块纵向挡板或者密封条，花费不到设备价格的5%，传热效率能提升10%以上！我改造过一台芳烃换热器，加装旁路挡板和管束支撑板后，出口温度提高了8度，一年省下的蒸汽钱就收回了改造成本。可这事儿，设计院嫌麻烦，制造厂没利润，没人愿意主动提。所以你得自己上心。还有一点——不凝气排放。很多立式换热器顶部没有放气阀，存着空气，传热系数急剧下降。简单加个阀门，定期排一下，效果立竿见影。这些看似不起眼的小改动，才是老师傅的经验值钱的地方。
好了，絮叨这么多。总之，换热器这行，书本上的公式是死的，现场的问题才是活的。别迷信标准，多看看实际工况，多问问操作人员的痛点。毕竟，设备是为人服务的，不是用来交学费的。
