说真的，上周去个选矿厂，看到他们那个球磨机——我差点当场背过气去。

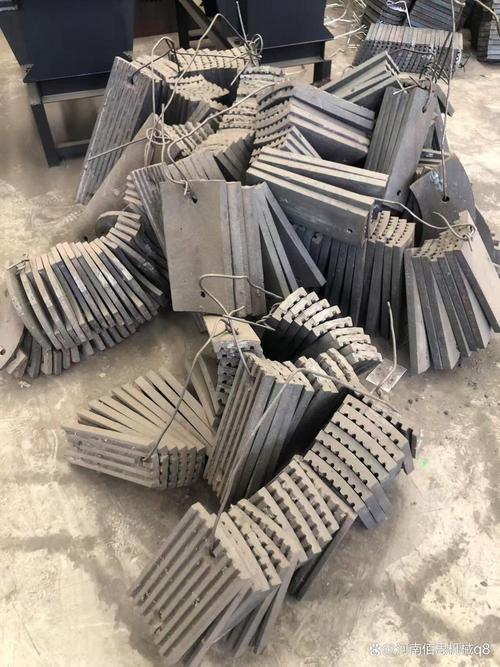

筒体衬板磨得跟纸一样薄，钢球级配乱得一团糟，问他们填充率多少，操作工一脸懵。填充率？啥是填充率？我那个血压啊，蹭就上来了。
可别觉得这是个例。干我们这行的都知道，十个球磨机有八个都在“亚健康”状态下硬撑。厂家吹得天花乱坠的节能参数、处理量，到了现场连七成都达不到。为啥？关键参数根本没人看，或者看不懂。
那些年，我们被“理论处理量”坑得有多惨
设备采购时，销售最爱拿“最大处理量”说事。听好了，那个数——基本只能在实验室条件下实现。矿石硬度稍微硬那么一丁点，磨矿细度要求再细那么一丁点，数就直接腰斩。
更气人的是，有些厂家连邦德功指数都不做，拿个经验公式就给你算。算出来倒是挺好看，结果一投产，电机电流猛蹿，磨机直打颤，出料粒度粗得没法用。
这时候你再找他？他两手一摊：“你们矿石性质变了，不能赖我。”靠！
所以啊，选型时下面这几个参数，自己心里得有本账：
- 磨矿浓度：湿式球磨机的话，这个值直接决定钢球能不能有效砸碎矿石。一般控制在65%-82%之间，太高了矿浆黏稠，钢球浮着不干活；太低了钢球直接砸衬板，磨损吓死人。

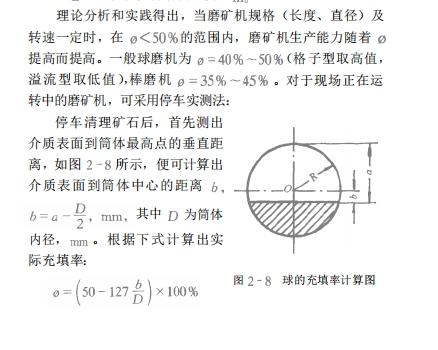

- 钢球填充率：我见过最夸张的，填充率只有15%！别说磨矿了，筒体都快空转了。正常应在30%-45%之间，粗磨往高了调，细磨适当降低。
- 临界转速率：不是转速越高越好。超过临界转速的85%，钢球全贴筒壁，相当于离心运动，磨啥？一般控制在75%-82%，具体得看衬板形状和磨矿阶段。
说到临界转速，有次调试一台3.6×6.0m的湿式格子型球磨机，按公式算得好好的75%，结果一运转，声音不对，电流波动巨大。查了半天，发现厂家把衬板厚度算错了，实际有效内径变小，导致实际转速率偏高。一个细节，差点整出大事故。
问答时间：憋了很久的心里话
问：我这台老球磨机，处理量慢慢降下来了，但没换矿种，可能是什么原因？
答：先别急着找厂家背锅。去查三样东西：衬板磨损状态、钢球级配、排料端筛板是否堵塞。十有八九，衬板凸筋磨平了，带球能力变差，钢球和物料之间的相对冲击减弱；或者小钢球太多、大球太少，冲击力不够；再或者筛板缝隙被碎球和杂物堵住，排料不畅，矿浆都积在筒体里了。这三样搞完还没好转，再考虑是不是电机或传动系统效率问题，但那个概率低多了。
问：干式球磨机和湿式球磨机，到底哪个省事？我这环保要求严。
答：省事？哈，你想得美。干式磨矿效率普遍偏低，而且粉尘控制让你想哭——哪怕上了负压布袋除尘，车间地面照样一层灰。湿式虽然煤耗、泵送、分级系统复杂，但环保上只要水处理做好，车间环境清爽得多。不过你要是缺水地区，那没得选，咬牙上干式，再配高效除尘。但说句大实话，干式球磨机的衬板和钢球消耗，比湿式高20%-30%是常事。后期投入，你核算过吗？
操控玩得溜，真是门手艺
现在满世界鼓吹自动化，什么矿浆流量计、在线粒度仪、变频调速……
有用吗？当然有用。但别以为上了这些就能撒手不管。
钢球补加时机，全靠听声音。老操作工趴耳朵一贴筒体，“嚓嚓”声里带点沉闷，就是缺大球了；“哗哗”声太清脆，可能是球少了或者磨机过空。自动系统能替这个？难。
还有装载量，补加钢球不能一批次全倒进去，得根据台时处理量和产品细度，分批补加点试凑。上次去个金矿，操作班长硬是把磨矿产品细度合格率从88%提到95%，没靠什么高大上的AI，就是每天记钢球消耗、听声、看排矿细度，三个月摸出自己那台老破磨机的脾气。
❗ 千万别迷信“一键启停”云控制。停电后，磨机必须慢转防筒体变形；再启动前，得人工盘车检查，这些保命步骤，机器替不了。
💡 一个小经验：如果磨机排料端经常吐碎钢球，检查下格子板孔是否已磨大，或者反螺旋挡环是不是掉了。别光换球，治标不治本。
最后唠叨一句：买球磨机，别只看价格。算算十年期的衬板、钢球、电耗，甚至停机损失。一台靠谱的磨机，多花20万，可能两年就从生产连续性上省回来了。
这行当，细节全是魔鬼。
