干了十几年机械加工，我这手上磨掉的皮比砂轮还糙——开个玩笑。但说到工业研磨，真是一把辛酸泪。上个月车间新来的小徒弟，拿起一片白刚玉砂轮就往淬火钢上怼，火花四溅，工件表面烧得跟蓝宝石似的……我差点没背过气去。赶紧喊停！这要是高速重负荷，砂轮崩了可不是闹着玩的。
说实话，工业研磨这活儿，看起来粗，里面的门道细得很。同一台磨床，有人磨出来光洁度能当镜子，有人磨出来跟狗啃的一样。差别在哪？很多时候就栽在砂轮选型上。不是越贵越好，也不是越硬越好——甚至你捧着供应商的样本册，都能看出一肚子火。那些参数，什么磨料、粒度、结合剂、硬度、组织……看懂了是工具，看不懂就是天书。
砂轮的坑，踩过才懂疼

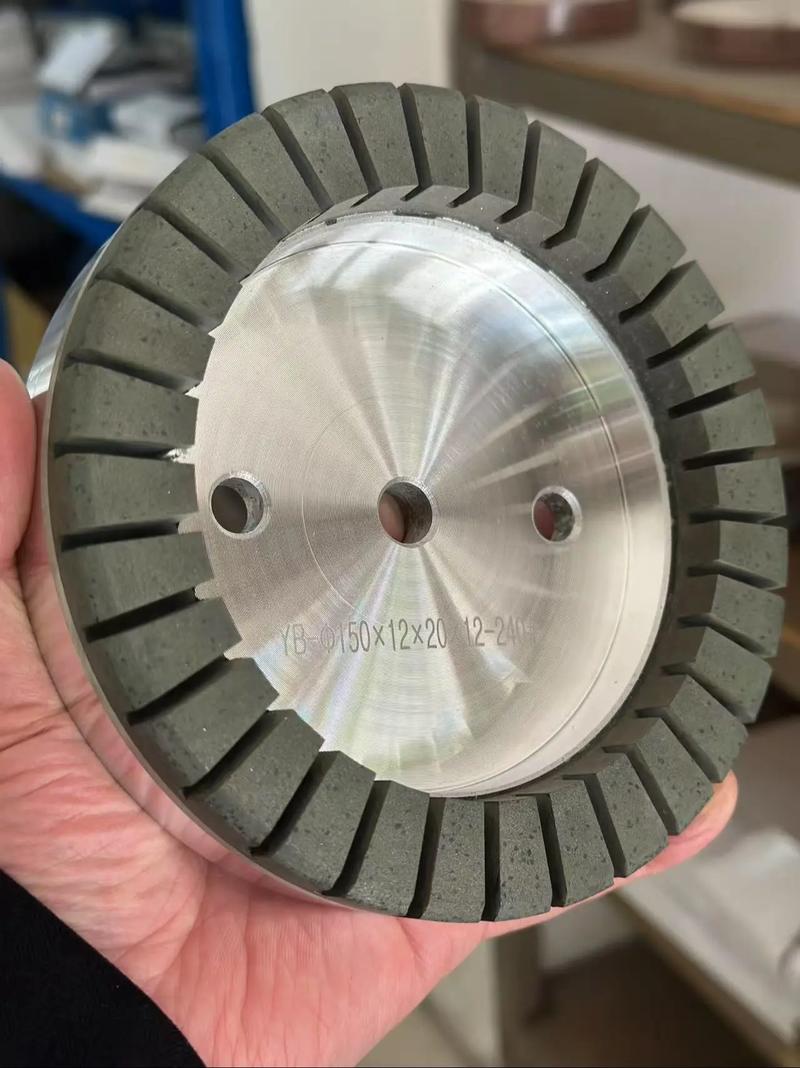

先说说最常吃的亏：粒度选择。很多人觉得，想要粗糙度低，直接上细粒度，80#起步，120#不嫌细。结果呢？磨不动，工件发烫，砂轮堵塞，效率低到老板想骂娘。有个汽配厂的朋友，磨液压阀芯，非要用240#的碳化硅砂轮，说是光洁度要求高。我过去一看，磨削液都快冒烟了。其实他们那余量还有0.2毫米，完全应该先用46#粗磨，留0.03毫米再精磨。他倒好，一步到位，磨一个件比人家粗精分段还慢三倍。
✅ 这里给个经验数据：余量大于0.1毫米，粒度建议36#~60#；0.05~0.1毫米，60#~80#；小于0.05毫米再用100#以上。别瞎追求细，那是和自己过不去。
然后是硬度。此硬度非彼硬度，砂轮的硬度是指结合剂把持磨粒的强度，不是磨粒本身的硬度。新手最爱犯的错：工件硬，我就选硬砂轮，觉得耐磨。大错特错！工件硬，砂轮反而要选软的，让磨粒钝了能及时脱落，露出新刃口，这才是自锐性。反之，工件软，用硬砂轮，磨粒钝了还不掉，硬挤硬磨，不是烧伤就是震纹。❗ 记住口诀：硬材用软轮，软材用硬轮。说起来反直觉，但这是无数划伤的肩膀换来的教训。
问：为什么我的砂轮磨损特别快，半天就小了一圈？
答：常见三个原因。第一，检查一下磨料种类对不对。比如磨硬质合金，你用白刚玉，那不得磨秃了？得上金刚石或者CBN。第二，硬度选太软了，结合剂把持不住，磨粒还没钝就掉了，浪费极大。第三，修整频率和进给量，修得太深太勤，砂轮被打薄了。可以试磨一下，看脱落的颗粒形态，正常应该是半钝状态脱落，如果全是完整尖锐的颗粒掉下来，那肯定软了。
再唠叨一句组织。砂轮的组织号越大，孔隙越多。粗磨、大切深、怕烧伤的，选大气孔，散热排屑好。像我们对付不锈钢、铝合金这种粘性大的，砂轮组织至少要8号以上，不然糊住砂轮分分钟的事。但精磨、硬脆材料，组织要密，不然工件表面让气孔划出印子，得不偿失。
实战经验：差点被砂轮“送走”那回
说到安全，我自己的魂差点没吓飞。早些年调试一台外圆磨，砂轮装上去了，哐哐哐准备干活。我站侧面先低速空转试一下，结果刚启动就听“呜”的一声怪叫，整片砂轮炸开，碎片把护罩打得跟敲鼓一样。幸亏我习惯站侧边，要是正对着，脑袋早开花了。事后查原因，砂轮内孔与法兰盘间隙太大，没有用纸垫圈调整，硬套上去，加上有一点暗伤，离心力一扯，瞬间解体。
💡 所以啊，装砂轮之前一定要做音响检查，用木锤敲击侧面，听声音清脆不发闷，没有裂纹才行。法兰盘两边必须加弹性垫片，比如厚牛皮纸或橡胶垫，锁紧螺母扭矩均匀，不能一个螺栓拧死再拧另一个。这些细节，教科书不会跟你瞪眼强调，但我告诉你，每一条都是用人命换来的。
问：精密研磨和普通粗磨，砂轮能通用吗？换磨料是不是更省事？
答：绝对不行！精密研磨对砂轮的平衡、粒度分布、结合剂稳固性要求极高。你拿普通棕刚玉砂轮去磨高精度的轴承滚道，光跳动就能超差好几丝。而且精密磨削往往需要超硬磨料，如立方氮化硼（CBN）或金刚石，因为它们的形状保持性好，修整间隔长。换磨料？除非你准备把磨床主轴精度和刚性同时升级，否则还是老老实实按工艺卡选专用砂轮吧。记住，一块好砂轮省下的修整时间和废品率，比你省那点砂轮钱划算多了。
所谓高效研磨，得这么玩
现在工厂都讲降本增效，研磨这块尤其有潜力。我去过一家做曲轴磨削的企业，原来用普通刚玉砂轮，磨一根主轴要15分钟。后来换上陶瓷结合剂CBN砂轮，转速提到120m/s，磨削时间直接压到4分钟，而且Ra值稳定在0.2以下。光这一项，一年省下多少工时和废品？不过话说回来，高速磨削对机床的刚性、冷却系统、安全防护要求陡增，不是换个砂轮就完事。他们光是改造冷却喷嘴，就试了七八种方案，最后换成高压喷射，对准磨削弧区，才算把烧伤压住。
另外，工业研磨不只是砂轮的事。磨削液、过滤系统、修整工具，缺一不可。尤其修整，很多人用金刚石笔随便划拉两下，砂轮表面根本没打开，全是钝刃，等于用一块光滑石头在蹭工件。用旋转金刚石滚轮修整，开刃效果完全不一样，磨削力能降30%。别舍不得那点修整成本——磨快了，整体算下来绝对是赚的。
最后啰嗦几句：研磨这行，越干越觉得水深。不同材质、不同工序、不同设备，砂轮配方都能不一样。有条件的话，最好让供应商到现场做磨削试验，调出最合适的配方。别自己捧着样本瞎琢磨，那是坑自己的时间。多跟老师傅聊，他们的土办法往往藏着课本上没有的智慧。比如听磨削声音判断钝化程度，看火花辨温度，这些手艺，机器永远替代不了。
行了，今天就侃到这儿。下次谁要是再拿着白刚玉砂轮去干硬质合金，小心我踹他一脚——当然，开玩笑的。安全生产，从尊重一颗砂轮开始。
