干了十几年设备维护，最烦的就是——线束出问题。不是这儿接触不良，就是那儿绝缘层破皮，有时候查半天，发现是压接端子松脱……简直抓狂❗
端子压接，绝不是“夹紧就行”
很多人以为，压接嘛，无非就是把端子往线上一夹。 错！大错特错。 压接高度、压接宽度、导体压接区、绝缘压接区，每一项参数都得精准控制。 差个0.1毫米？等着吧，迟早给你来一次偶发性断电。 说实话，我以前也这么干过——为了赶工期，调完模具就批量干，结果三个月后客户设备返修，一查全是端子松动。 赔钱不说，脸都丢光了。

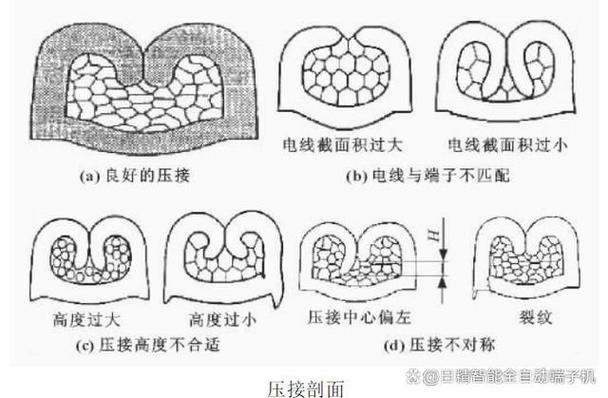

线束端子压接截面金相分析图
所以后来我学乖了，买了截面分析仪回来，定期抽检。 千万别信手感，数据不会骗人。 拉拔力测试、高度规测量，一样不能少。 现在有的厂还在用千斤顶改的手动压接钳，那玩意儿一致性差得离谱，我劝你趁早扔了。 💡强烈推荐半自动端子机，至少压力稳定。 当然，如果你量大，直接上全自动线束加工机，剥线、压接、穿号码管一气呵成，省心。
问：手工压接和机器压接到底差多少？
答：比如常见的1.5平方导线配DJ431端子，手工钳压出来，拉拔力可能从80N到180N波动； 好一点的静音端子机，设定好参数，基本上能稳在150N±10N。 更关键的是——振动环境下的可靠性，手工压的有微裂纹风险，机器压的截面更致密。 你说这能一样？
剥线那点事，细了不行粗了更惨
导线剥皮，看起简单，实则处处是坑。 剥短了，压接时线芯进不到底；剥长了，绝缘皮可能卡进压接区，导致接触不良。 特别是硅胶线，那玩意儿软，自动剥皮机稍微刀片钝一点，直接拉断铜丝。 我见过最离谱的，有人用美工刀手工剥，还觉得挺快——结果每根线芯都伤了，没过几个月就齐根断在端子根部。

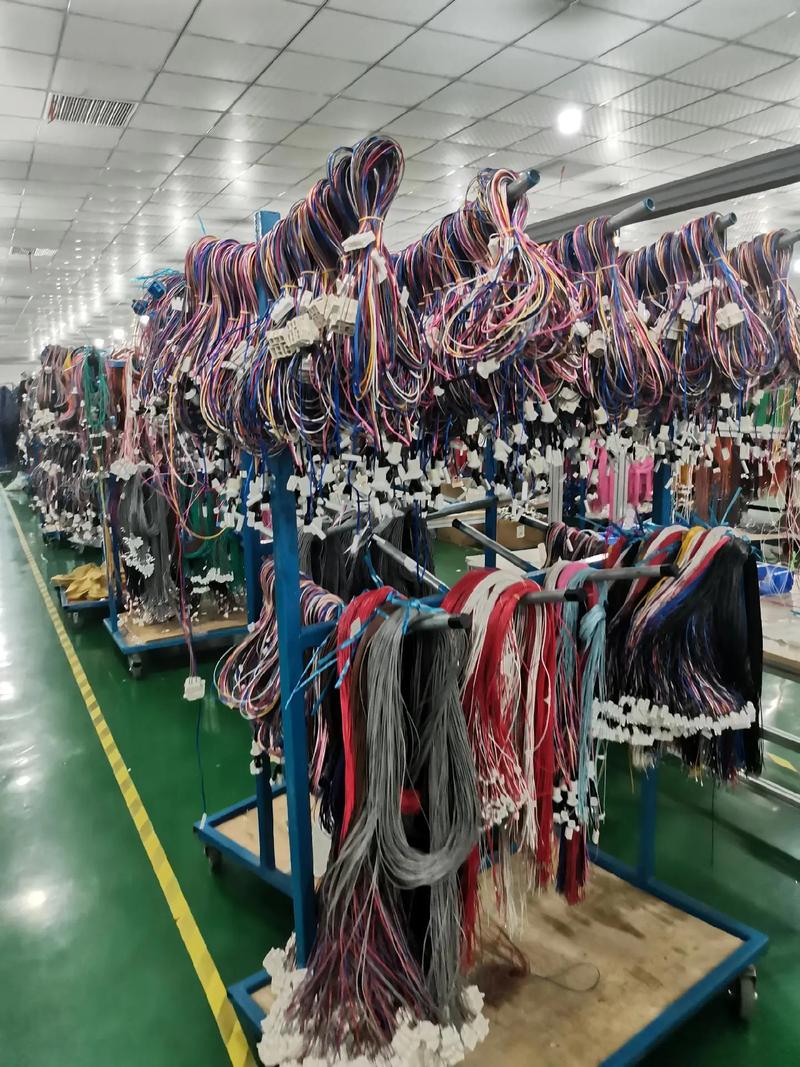

自动化线束加工生产线实拍
现在我们车间全部用激光剥线机，贵是贵，但精度摆在那儿。 尤其对特氟龙、同轴电缆这类娇贵材料，机械式冷剥根本没法保证一致性。 不过话说回来，普通线束用热剥机性价比最高，记得定期清理刀口积碳就行。 ❗有个细节：多股导线一旦剥开， 必须立即扭紧线芯再上端子，否则散开的单丝容易被压断一半，载流能力直接打折。 别问我怎么知道的，都是泪。
问：如何判断线束加工厂是否靠谱？
答：直接现场看三样东西——压接段的剖面是否密实无空隙；绝缘层切口是否齐整无烫伤；拉拔力测试仪是不是每天在用。 如果对方支支吾吾，或者跟你说“我们一直这么干没问题”，转身就走，别犹豫。 靠谱的厂，一定会主动给你看首件检验记录和全自动线束检测仪的导通测试结果。

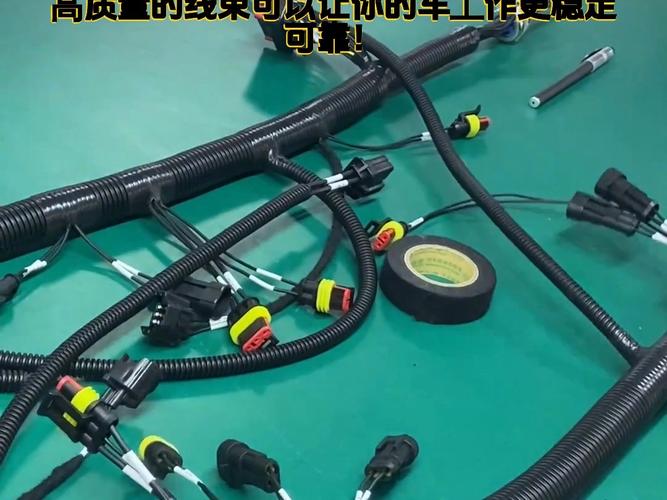

线束检测，别等装车了再冒烟
线束检测，别等装车了再冒烟
别以为线束加工完就万事大吉。 组装到整机上才发现端子错位、错线，那拆装成本能让你哭。 现在稍微正规点的线束厂，都用线束导通测试仪批量扫描，短路、断路、误配线，几秒钟全报出来。 有些设备还能测耐压、绝缘电阻，甚至模拟加载电流测压降。 说实话，这套东西真不贵，一套国产导通仪才万把块，比返工代价小太多了。
我特别怀念以前在一家德国汽车线束供应商看到的场景：每根线束下线前，都要过一遍机器视觉检测系统，直接跟CAD图对比，错一个线色都能自动标记。 当时觉得他们浪费，后来自己吃亏多了，才明白—— 质量控制，从来都不是成本，是保险。 💡推荐所有做线束的朋友，哪怕手动测试台，也要把100%检测这关焊死。
线束加工这个行当，说大不大，说小不小，但它是设备的“神经”。 神经乱了，再牛的机械结构也是坨废铁。 所以，别再图便宜用劣质物料了， 也别再迷信老师傅手感， 把工艺参数标准化，把检测手段用起来， 你会发现，省下的维修时间和客户投诉，比什么都值。 ✅
