干了十几年注塑，最怕听到的就是“模具又坏了”。真的，那种感觉就像刚修好车又爆胎——烦躁，特别烦躁。我记得有次夜班，操作工慌慌张张跑来说产品粘在定模上，顶针都顶不出来。我过去一看，好家伙，整个制品死死粘在型腔里，像用502焊上去似的。后来拿铜棒敲了半小时，还牺牲一根顶针，才弄出来。那件模具修了三天，生产全乱套。
说实话，注塑模具这东西，结构说复杂也复杂，说简单就那么几个部件。但偏偏就是各种小毛病不断，折磨人。最可恨的是，很多故障不是模具本身的问题，而是跟工艺、原料、保养搅在一起，让你查半天找不到根儿。今天我想聊几个最让人头疼的故障，都是我亲身踩过的坑，有些是血泪教训，有些是悟出来的门道——不一定全对，但管用。

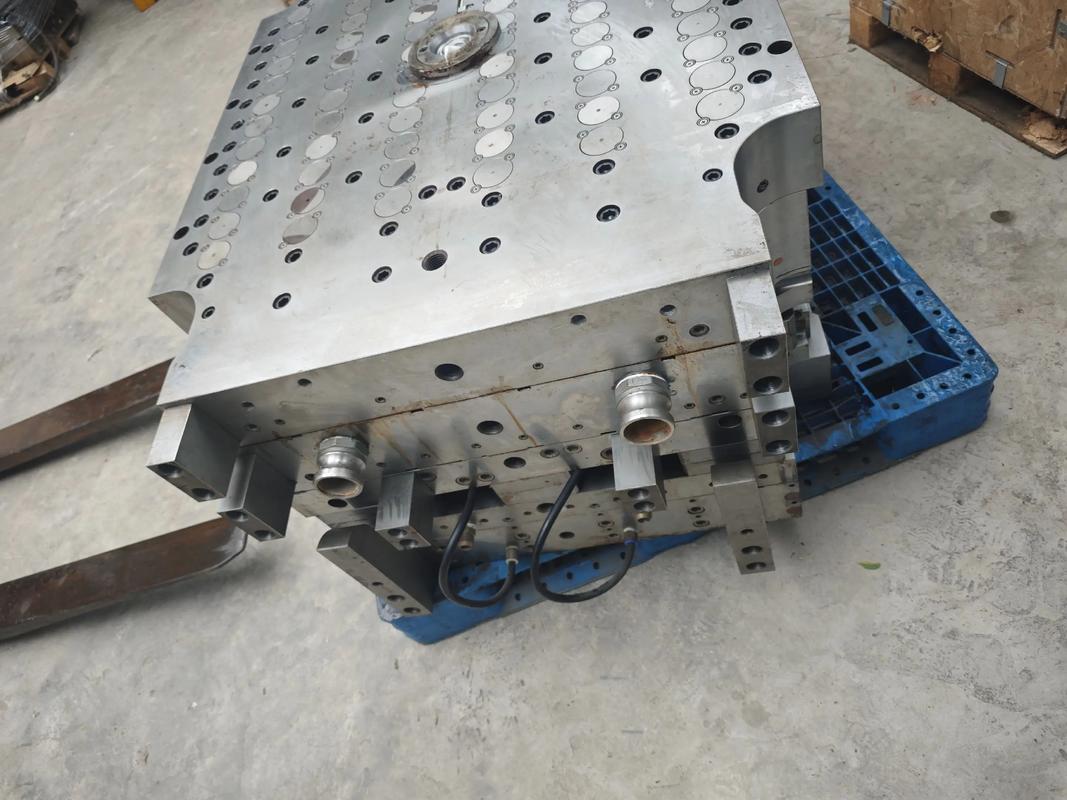

粘模：那个让你想砸模具的故障
粘模是最常见的，也是最危险的。轻微粘模还能敲出来，严重起来能把型腔拉伤，整副模具报废。为啥会粘模？原因太多了：脱模斜度不够、抛光不到位、顶出不平衡、冷却时间太短、注射压力太大、材料收缩率不对……但根据我的经验，八成是脱模斜度的问题！很多设计新手为了产品尺寸，把斜度搞得极小，甚至零度，简直是埋雷。特别是深腔件，斜度不够就像把楔子钉进去，顶出时摩擦阻力巨大，不粘才怪。
还有一个容易被忽略的——型腔表面粗糙度。你以为镜面抛光了就好了？错！有些材料，比如PC、PMMA，反而会“吸”在高光面上；而PP、PE这些软料，适当做点火花纹或者皮纹，脱模更顺。有一次我们做透明亚克力灯罩，模具抛光到一万目，结果粘得不行。后来老师傅建议，在非外观面喷一层薄薄的脱模剂，问题立马解决——但后来改成了纳米涂层，一劳永逸。
❗ 记住：粘模后千万别用铁器硬撬！见过太多把分型面砸出坑的惨案。要用铜棒对称敲，或者用专用脱模工具。实在紧急，加热模具让材料软一点，也很有效。
问：刚开机模具冷，容易粘模怎么办？
答：这太常见了。冷模时塑料流动性差、收缩不均，粘模风险剧增。对策：模温机先开起来，升到工艺温度再射胶；前几模可以手动微调顶出速度和压力，或者喷微量脱模剂。稳下来就好了。如果一直存在，那得查冷却水路是否堵塞，或者模具设计本身有问题。

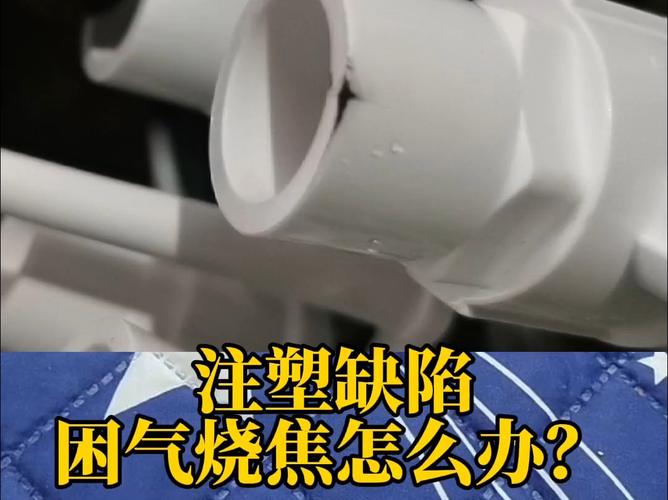

困气：看不见的暗流，最阴险
困气这个故障，新手往往摸不着头脑，老手也经常栽跟头。它的表现很多样：产品有气泡、烧焦痕迹、缺料、熔接痕明显……有时候你在工艺上折腾半天锁模力、速度、压力，结果只是排气不良！模具的排气系统真是“隐形英雄”，平时不注意，一出问题全赖它。
最经典的困气场景：深筋位、远角处、熔体最后汇合的地方。气体被压缩、升温，直接把材料烧黄甚至碳化。去年一套汽车内饰件模具，老是局部烧焦，怎么调都不行。后来我们怀疑困气，在模具上加了个排气镶件——问题瞬间消失。成本？加工个镶件就几百块，但之前废品损失都上万了。所以啊，模具评审时一定要重视排气槽，深度、宽度、位置，得根据材料粘度算，不能随手画。
问：怎么快速判断是不是困气引起的烧焦？
答：看位置。如果烧焦点固定在一个地方，而且那个地方刚好是最后充填的角落，十有八九是排气问题。另外，可以试一下低压慢速注射，如果烧焦减轻或消失，基本能确认。终极办法是喷脱模剂或WD-40在疑似困气位置，若改善，就是它了。
顶白和拉伤：细节的魔鬼
顶白——产品顶出时有白印或者发白，尤其是在顶针位置。拉伤则是侧壁或筋位被刮出痕迹。这两种往往相伴出现。根源就是顶出不平衡，或者脱模力太大。但有时候，底子里是模具抛光不良、伤痕，甚至是顶针孔配合间隙有问题。顶针孔磨损后，熔体钻进去，产生飞边，顶出时就把产品勾住，一拉一道痕。这类问题不解决，后道还得人工打磨，成本蹭蹭涨。
我见过最搞笑的一次：新模试模，产品顶出后总是有一圈印子，以为是模温不均。调了三天，最后发现是顶针板没有限位，顶出时顶针轻微偏斜，擦到旁边了。加个导向柱就好了。所以说，试模时别光看产品尺寸，仔细检查表面，哪怕一丝划痕都可能是故障前兆。
问：产品拉伤严重，怎么从模具上改进？
答：先检查脱模斜度，特别是筋位侧面。斜度要足够大，通常至少1度。然后抛光到镜面或指定粗糙度，注意抛光方向要与脱模方向一致。顶针布置要均匀，必要时增加顶针或换成扁顶、司筒。模具上的尖角倒圆角也能极大降低应力集中。一句话，让产品顺滑出来，别较劲。
说实话，注塑模具的故障远不止这些，什么变形、飞边、尺寸超差，每个都能单独写一篇文章。但核心逻辑是一样的：模具是死的，人是活的，出了问题别光骂模具，多观察、多记录、多思考工艺和设计的衔接。现在的模具越来越精密，但很多老套路依然有效。比如我师傅以前就常说：“试模是模具的成人礼”。一套模具不经调试，永远不知道会有什么妖蛾子。
最后啰嗦一句，日常保养太重要了。润滑、防锈、清水道、检查顶出复位，做足这些，模具能少给你惹事。别等到出了大毛病再着急——生产等不起。
