你问我压铸模具这行水有多深？我只能说——深到能淹死个不太灵光的老师傅。别听那些卖设备的吹得天花乱坠，什么人均提效30%，模具寿命翻倍。真到了车间，那副花了二十万开的模具，可能刚上机就给你脸上来一道铝水。
说实话，刚入行那会儿，我盯着模具设计图，觉得它就是块钢疙瘩，开几个洞，铝水进去，一压，一顶，完事。幼稚！一套压铸模具，从浇口位置到排气槽宽窄，每一个细节都能让你交足学费。记得有次，型芯就差了0.1毫米的脱模斜度，结果呢？件件拉伤，老板那眼神……不提了。
所以今天这篇，不算教程，也不算总结，就是随便扯扯——那些压铸人最容易栽的跟头，和一些我花了真金白银换来的经验。里面穿插回答两个车间里高频出现的问题，希望能让你们少走点弯路。
一、模具钢选材，别光看硬度

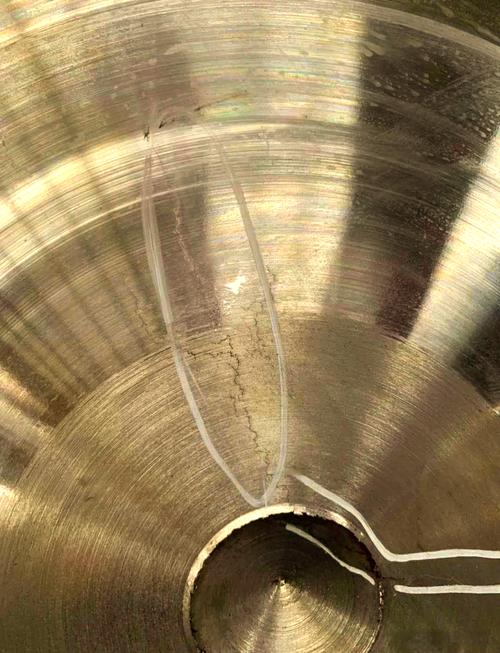

一聊到模具材料，很多人的第一反应是：“给我上最好的！硬度越高越耐磨！” 这话对不对？对一半。有一次我们接了个汽车结构件的单子，量大，交期紧。我脑袋一热，选了款硬度HRC 52的进口热作钢——结果呢？用了不到三千模次，模仁裂得跟蜘蛛网似的。开裂！不是磨损！
为什么？因为这个件壁厚变化剧烈，热冲击极大。硬度是够了，可材料的韧性、热疲劳抗力跟不上。铝合金在660度冲进来，模温才两百多，一冷一热，硬脆的表面根本扛不住。后来换成韧性更好的钢种，硬度降了几个点，寿命反而上了八千模。
所以选材得看这几点：导热性、回火稳定性、以及最重要的——跟你做的产品匹配不匹配。做薄壁通讯件和做厚壁发动机支架，那是两个世界。还有个容易被忽视的点：材料的纯净度。夹杂物多，你就是请神仙来热处理也白搭。
二、随形水路——是真香还是鸡肋？

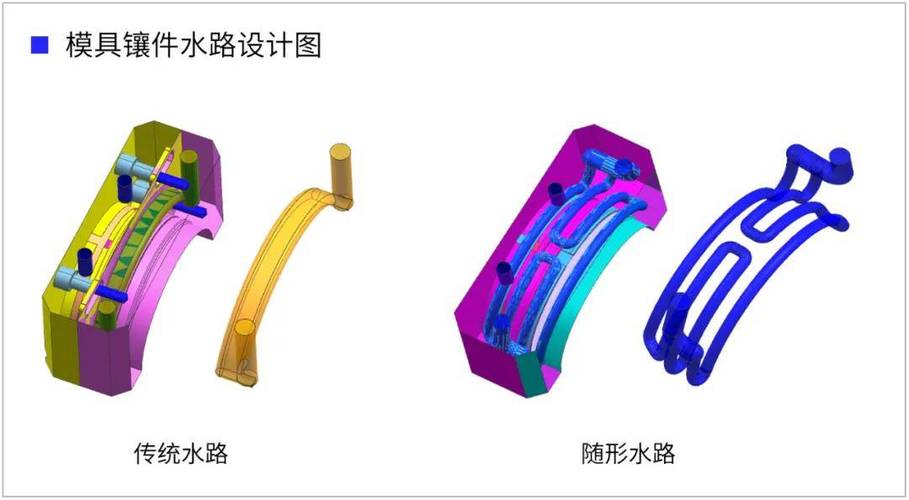

这几年3D打印随形水路被吹上了天。确实，传统机加工钻水道，拐不过去的死角太多了。热点一集中，模具龟裂、粘模就找上门。我去年狠心花了八万块，在一副大滑块里植入了随形水路——效果？生产效率提了15%以上！以前开模要等120秒降到180度，现在95秒搞定，而且温差均匀，做出来的件内部质量稳多了。
但别急着下单！这东西不是万能药。如果你的件本身结构简单，传统水路完全够用，那花这钱就是烧得慌。而且随形水路对水质要求极高，容易堵。我们专门加了一道过滤和软化装置，每个月还得捅一次。另外，3D打印的粉末成本、后期扩散焊工艺，水也深得很。找供应商得多留个心眼，有些打印的致密度不够，用着用着就渗水——直接给你炸模！
问：我的模具总是从型腔尖角处开裂，除了加大圆角还有别的办法吗？
答：当然有！圆角是最直接的，但往往会牺牲产品设计。如果产品不允许改，第一，试试在尖角对应的背部水道刻意增加冷却点，降低热集中；第二，表面强化可以做局部激光熔覆或TD处理，把那个尖角的抗拉强度硬提上去。记住，开裂是拉应力主导，你从材料和温度两头去怼，比单纯倒角更有效。
三、真空排气，到底值不值？
打深腔件或者要求气密性的活儿，真空压铸几乎是必选项。我们有个液冷板模具，之前不用真空，焊补率高达30%！一上真空辅助，焊补直接降到5%以下。省的钱不是一星半点。
但维持这套真空系统，操心事儿也不少。密封圈三天两头换，阀芯卡滞更是家常便饭。最怕的是真空通道堵了，你监控不到，还在那儿傻开合。结果模具内瞬间反压，铝液乱窜，搞坏滑块。现在我规定死：每班首尾两件必须切开看剖面气孔，真空度传感器勤校验。别懒，懒就是报废。
问：浇口速度到底多大合适？书上写的范围太宽了，车间怎么把握？
答：书上那个经验值：铝合金30-60m/s，就是个安全框。实际你得看：第一，充填形态！用模流分析模拟个大概，然后在试模时调慢速，一点点加速，直到冷隔消失。关键不是速度，是让金属液有序地“充满”，别乱喷。第二，听声音。高速压射如果发出尖锐呼啸，多半是浇口截面积太小或射速太快，这很危险。找几个人贴在模具边上听，跟医生听诊一样，经验就来了。
四、模具寿命的账，你会算吗？
很多厂算模具成本，就是采购价除以预期模次。太粗了！模具寿命不是简单的数字游戏。一副模，就算钢料没裂，随时可能因为型芯弯、顶杆断、导向磨损而下线。我们做过统计：因为日常保养不到位（比如忘涂耐热润滑脂、顶出板不及时清灰）导致的非正常停机，占了模具总失效的40%！
所以我现在搞了本“出生证”，每出一副模，记录材质炉号、热处理曲线、每次维护做了什么、模次到了哪个节点该换易损件。特别是氮化处理，很多人只知道做，不知道记录氮化层厚度消耗。一副模氮化两三次后，基体就疲了，再强撑就是大爆裂。提前做降级处理——打些要求不高的件，还能再挣半年钱。这叫精细化榨取剩余价值，远比死盯着新模省钱。
最后啰嗦一句：压铸模具这行，没个止境。新材料、新工艺层出不穷，但核心离不开对温度、应力、金属流动这三者的敬畏。少信点神话，多看点裂纹，比什么都强。
